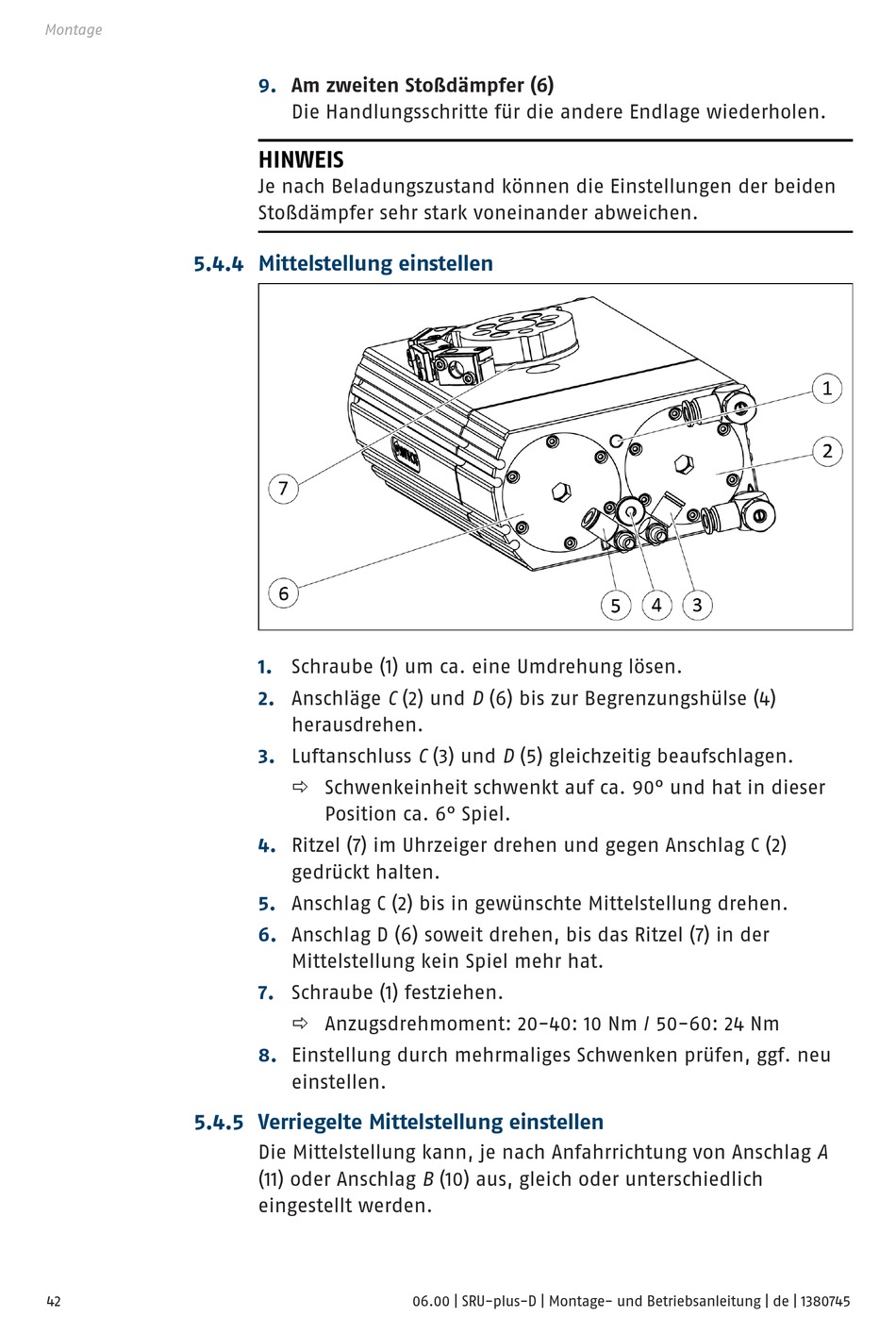

5.4.4 Mittelstellung einstellen
5.4.5 Verriegelte Mittelstellung einstellen
42
9.
Am zweiten Stoßdämpfer (6)
Die Handlungsschritte für die andere Endlage wiederholen.
HINWEIS
Je nach Beladungszustand können die Einstellungen der beiden
Stoßdämpfer sehr stark voneinander abweichen.
1.
Schraube (1) um ca. eine Umdrehung lösen.
2.
Anschläge C (2) und D (6) bis zur Begrenzungshülse (4)
herausdrehen.
3.
Luftanschluss C (3) und D (5) gleichzeitig beaufschlagen.
ð Schwenkeinheit schwenkt auf ca. 90° und hat in dieser
Position ca. 6° Spiel.
4.
Ritzel (7) im Uhrzeiger drehen und gegen Anschlag C (2)
gedrückt halten.
5.
Anschlag C (2) bis in gewünschte Mittelstellung drehen.
6.
Anschlag D (6) soweit drehen, bis das Ritzel (7) in der
Mittelstellung kein Spiel mehr hat.
7.
Schraube (1) festziehen.
ð Anzugsdrehmoment: 20-40: 10 Nm / 50-60: 24 Nm
8.
Einstellung durch mehrmaliges Schwenken prüfen, ggf. neu
einstellen.
Die Mittelstellung kann, je nach Anfahrrichtung von Anschlag A
(11) oder Anschlag B (10) aus, gleich oder unterschiedlich
eingestellt werden.
