Wartung

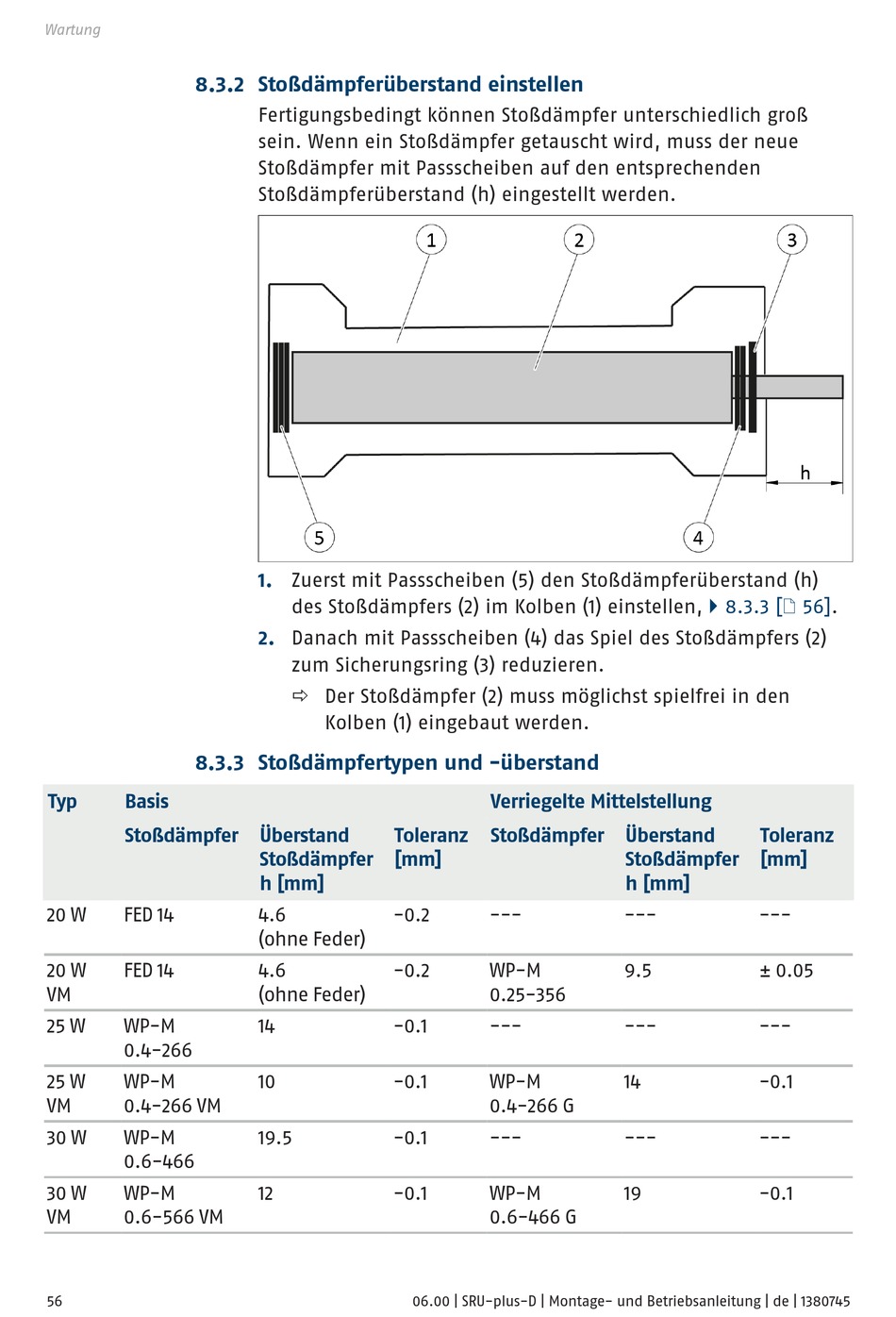

8.3.2 Stoßdämpferüberstand einstellen
8.3.3 Stoßdämpfertypen und -überstand
Typ
Basis
Stoßdämpfer Überstand
20 W
FED 14
20 W
FED 14
VM
25 W
WP-M
0.4-266
25 W
WP-M
VM
0.4-266 VM
30 W
WP-M
0.6-466
30 W
WP-M
VM
0.6-566 VM
56
Fertigungsbedingt können Stoßdämpfer unterschiedlich groß
sein. Wenn ein Stoßdämpfer getauscht wird, muss der neue
Stoßdämpfer mit Passscheiben auf den entsprechenden
Stoßdämpferüberstand (h) eingestellt werden.
1.
Zuerst mit Passscheiben (5) den Stoßdämpferüberstand (h)
des Stoßdämpfers (2) im Kolben (1) einstellen,
2.
Danach mit Passscheiben (4) das Spiel des Stoßdämpfers (2)
zum Sicherungsring (3) reduzieren.
ð Der Stoßdämpfer (2) muss möglichst spielfrei in den
Kolben (1) eingebaut werden.
Toleranz
Stoßdämpfer
[mm]
h [mm]
4.6
-0.2
(ohne Feder)
4.6
-0.2
(ohne Feder)
14
-0.1
10
-0.1
19.5
-0.1
12
-0.1
06.00 | SRU-plus-D | Montage- und Betriebsanleitung | de | 1380745
Verriegelte Mittelstellung
Stoßdämpfer Überstand
Stoßdämpfer
h [mm]
---
---
WP-M
9.5
0.25-356
---
---
WP-M
14
0.4-266 G
---
---
WP-M
19
0.6-466 G
} 8.3.3
[/ 56].
Toleranz
[mm]
---
± 0.05
---
-0.1
---
-0.1
