Montage
44

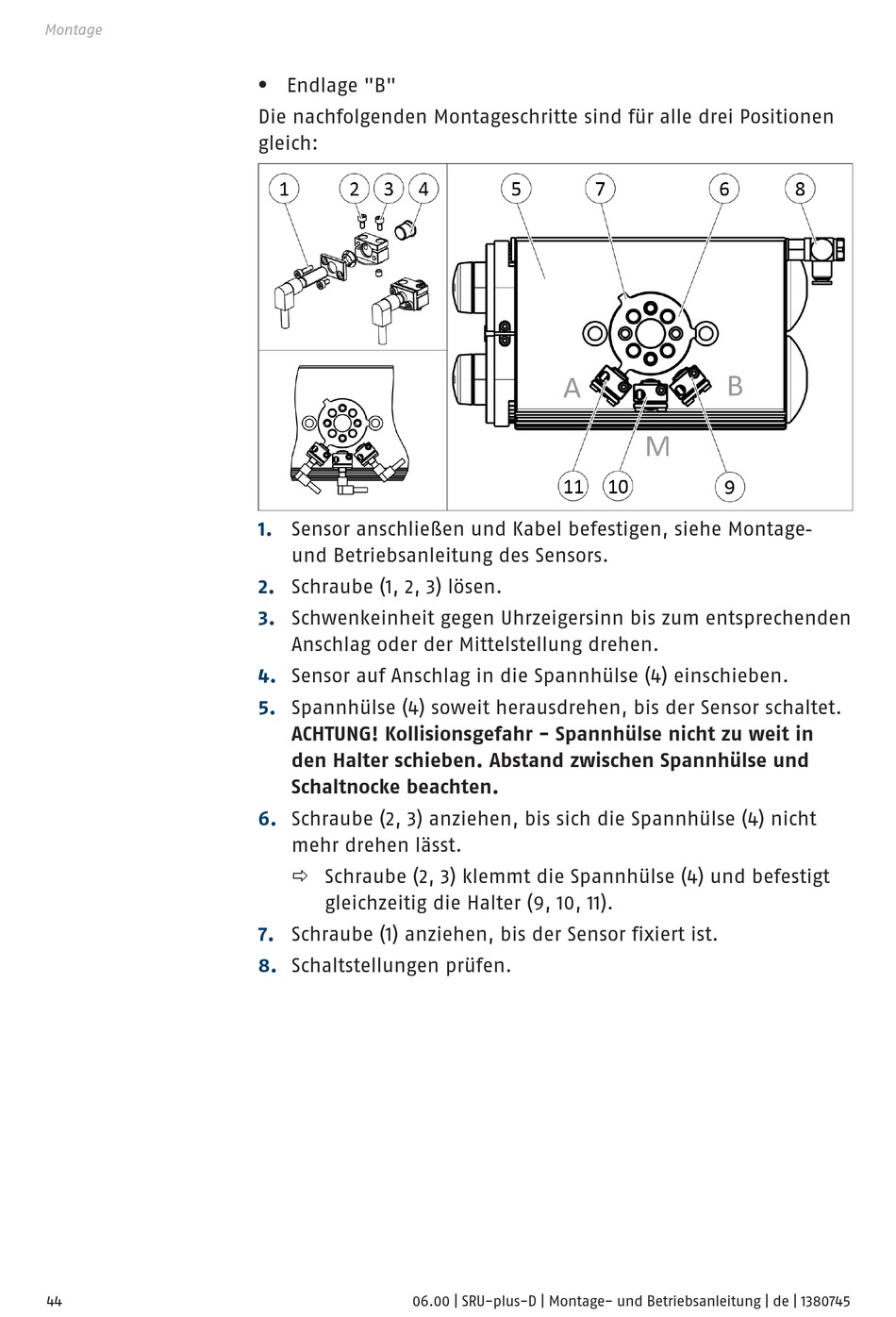

Endlage "B"
l
Die nachfolgenden Montageschritte sind für alle drei Positionen
gleich:
1.
Sensor anschließen und Kabel befestigen, siehe Montage‐
und Betriebsanleitung des Sensors.
2.
Schraube (1, 2, 3) lösen.
3.
Schwenkeinheit gegen Uhrzeigersinn bis zum entsprechenden
Anschlag oder der Mittelstellung drehen.
4.
Sensor auf Anschlag in die Spannhülse (4) einschieben.
5.
Spannhülse (4) soweit herausdrehen, bis der Sensor schaltet.
ACHTUNG! Kollisionsgefahr - Spannhülse nicht zu weit in
den Halter schieben. Abstand zwischen Spannhülse und
Schaltnocke beachten.
6.
Schraube (2, 3) anziehen, bis sich die Spannhülse (4) nicht
mehr drehen lässt.
ð Schraube (2, 3) klemmt die Spannhülse (4) und befestigt
gleichzeitig die Halter (9, 10, 11).
7.
Schraube (1) anziehen, bis der Sensor fixiert ist.
8.
Schaltstellungen prüfen.
06.00 | SRU-plus-D | Montage- und Betriebsanleitung | de | 1380745
