24 von 64

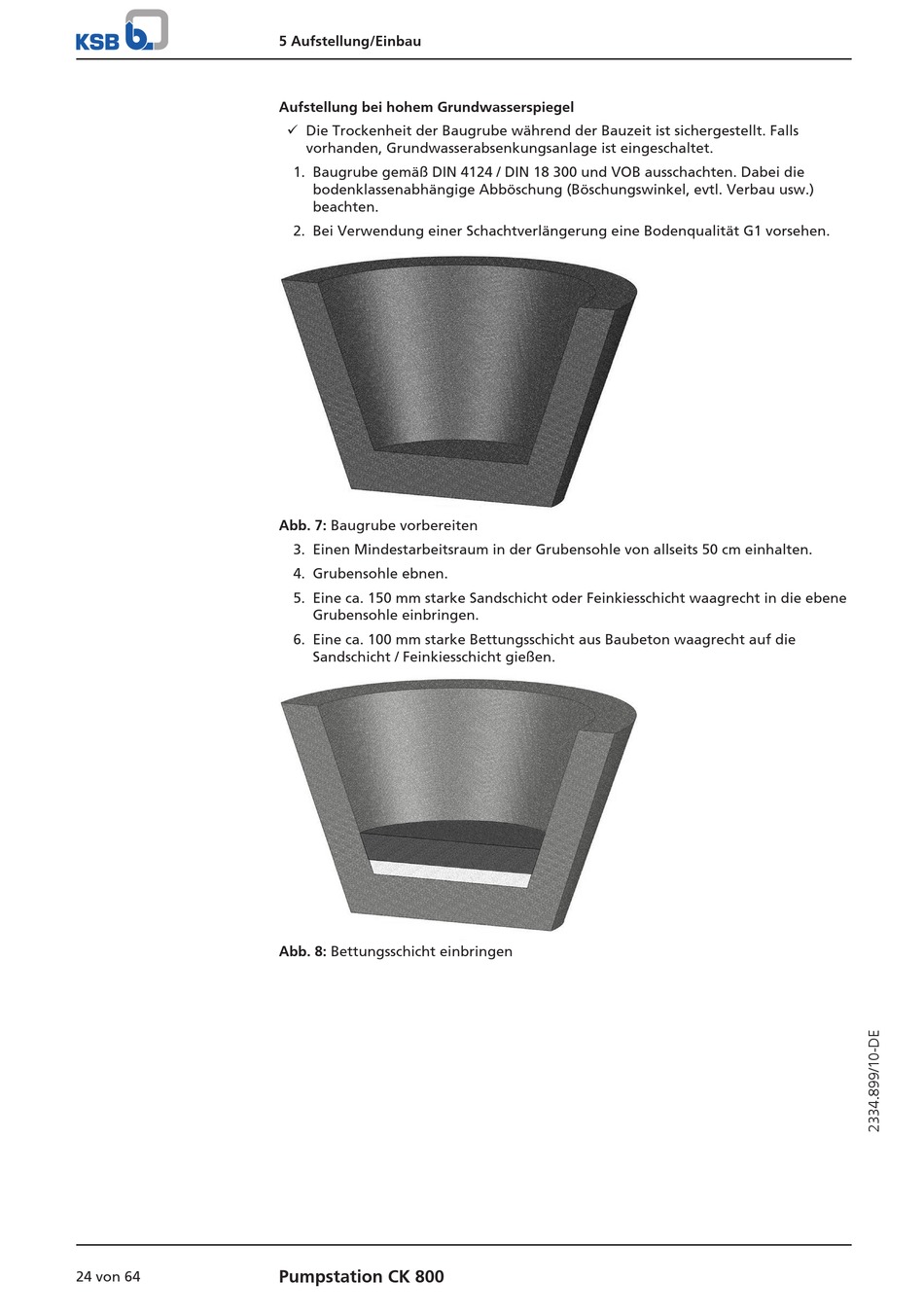

5 Aufstellung/Einbau
Aufstellung bei hohem Grundwasserspiegel
ü Die Trockenheit der Baugrube während der Bauzeit ist sichergestellt. Falls
vorhanden, Grundwasserabsenkungsanlage ist eingeschaltet.
1. Baugrube gemäß DIN 4124 / DIN 18 300 und VOB ausschachten. Dabei die
bodenklassenabhängige Abböschung (Böschungswinkel, evtl. Verbau usw.)
beachten.
2. Bei Verwendung einer Schachtverlängerung eine Bodenqualität G1 vorsehen.
Abb. 7: Baugrube vorbereiten
3. Einen Mindestarbeitsraum in der Grubensohle von allseits 50 cm einhalten.
4. Grubensohle ebnen.
5. Eine ca. 150 mm starke Sandschicht oder Feinkiesschicht waagrecht in die ebene
Grubensohle einbringen.
6. Eine ca. 100 mm starke Bettungsschicht aus Baubeton waagrecht auf die
Sandschicht / Feinkiesschicht gießen.
Abb. 8: Bettungsschicht einbringen
Pumpstation CK 800
