Schacht
Steuerung Zur Sicherstellung einer einwandfreien Funktion der CK-Pumpstation empfehlen wir
20 von 64

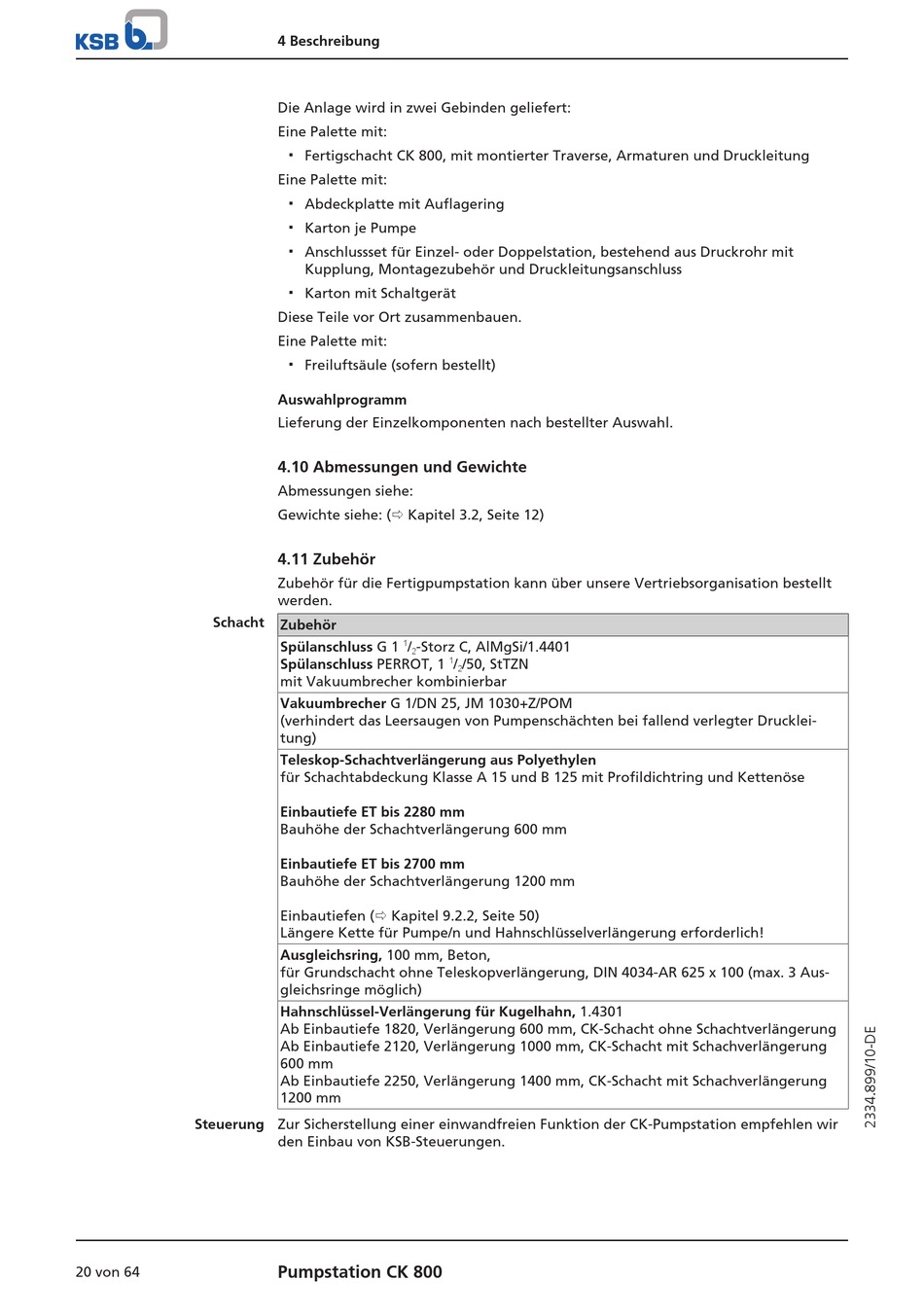

4 Beschreibung
Die Anlage wird in zwei Gebinden geliefert:
Eine Palette mit:
▪ Fertigschacht CK 800, mit montierter Traverse, Armaturen und Druckleitung
Eine Palette mit:
▪ Abdeckplatte mit Auflagering
▪ Karton je Pumpe
▪ Anschlussset für Einzel- oder Doppelstation, bestehend aus Druckrohr mit
Kupplung, Montagezubehör und Druckleitungsanschluss
▪ Karton mit Schaltgerät
Diese Teile vor Ort zusammenbauen.
Eine Palette mit:
▪ Freiluftsäule (sofern bestellt)
Auswahlprogramm
Lieferung der Einzelkomponenten nach bestellter Auswahl.
4.10 Abmessungen und Gewichte
Abmessungen siehe:
Gewichte siehe: (ð Kapitel 3.2, Seite 12)
4.11 Zubehör
Zubehör für die Fertigpumpstation kann über unsere Vertriebsorganisation bestellt
werden.
Zubehör
1
Spülanschluss G 1
/
-Storz C, AlMgSi/1.4401
2
1
Spülanschluss PERROT, 1
mit Vakuumbrecher kombinierbar
Vakuumbrecher G 1/DN 25, JM 1030+Z/POM
(verhindert das Leersaugen von Pumpenschächten bei fallend verlegter Drucklei-
tung)
Teleskop-Schachtverlängerung aus Polyethylen
für Schachtabdeckung Klasse A 15 und B 125 mit Profildichtring und Kettenöse
Einbautiefe ET bis 2280 mm
Bauhöhe der Schachtverlängerung 600 mm
Einbautiefe ET bis 2700 mm
Bauhöhe der Schachtverlängerung 1200 mm
Einbautiefen (ð Kapitel 9.2.2, Seite 50)
Längere Kette für Pumpe/n und Hahnschlüsselverlängerung erforderlich!
Ausgleichsring, 100 mm, Beton,
für Grundschacht ohne Teleskopverlängerung, DIN 4034-AR 625 x 100 (max. 3 Aus-
gleichsringe möglich)
Hahnschlüssel-Verlängerung für Kugelhahn, 1.4301
Ab Einbautiefe 1820, Verlängerung 600 mm, CK-Schacht ohne Schachtverlängerung
Ab Einbautiefe 2120, Verlängerung 1000 mm, CK-Schacht mit Schachverlängerung
600 mm
Ab Einbautiefe 2250, Verlängerung 1400 mm, CK-Schacht mit Schachverlängerung
1200 mm
den Einbau von KSB-Steuerungen.
Pumpstation CK 800
/
/50, StTZN
2
