Funktion
Lageabgleich (Nullpunkt-Korrektur)
Messanfang und Messende einstellen - Referenzdruck liegt am Gerät an 
Geräte-Reset
Messwert relevante Parameter verriegeln und entriegeln
Anzeige der Werteübernahme durch grüne LED
Dämpfung ein- und ausschalten
42
Bestellinformation: Produktkonfigurator Bestellmerkmal "Ausgang, Bedienung"
Funktion
Lageabgleich (Nullpunkt-Korrektur)
Messanfang und Messende einstellen - Referenzdruck liegt
am Gerät an
Geräte-Reset
Messwert relevante Parameter verriegeln und entriegeln
Anzeige der Werteübernahme durch grüne LED
Dämpfung ein- und ausschalten

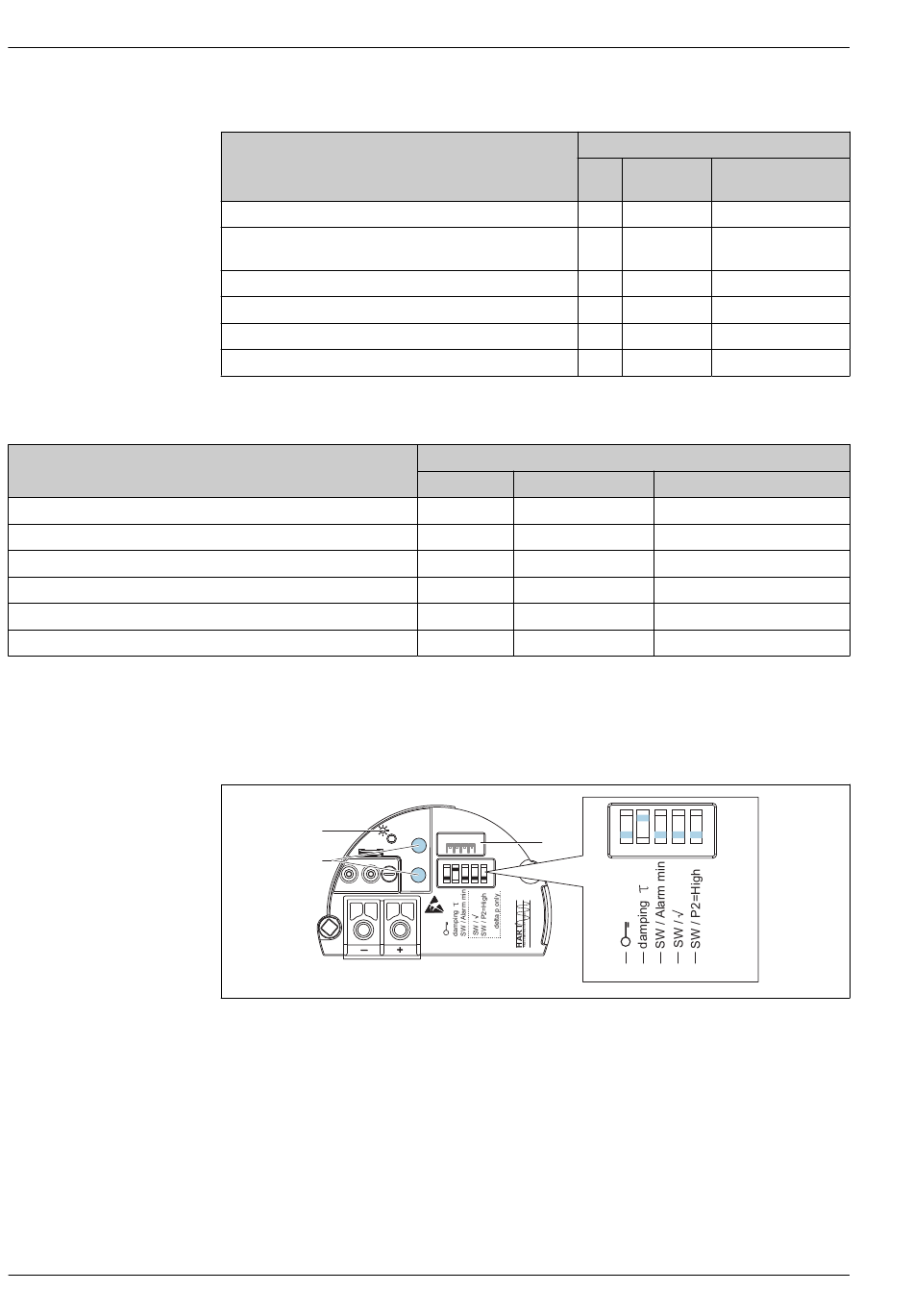

Bedientasten und -elemente innen auf dem Elektronikeinsatz
Bestellinformation:
Produktkonfigurator Bestellmerkmal "Ausgang, Bedienung"
HART
2
1
1 Bedientasten für Messanfang (Zero) und Messende (Span)
2 Grüne LED zur Anzeige einer erfolgreichen Bedienung
3 Steckplatz für optionale Vor-Ort-Anzeige
4 "SW/P2-High" DIP-Schalter für Zuordnung der Hochdruckseite
5 "SW/Quadratwurzel" DIP-Schalter für Betriebsart und Ausgangscharakteristik
6 DIP- Schalter für Alarmstrom SW / Alarm Min (3,6 mA)
7 DIP-Schalter für Dämpfung ein/aus
8 DIP-Schalter, um messwertrelevante Parameter zu verriegeln/entriegeln
Bedienung mit Bedientasten und -elementen auf dem Elektronikeinsatz
HART PROFIBUS PA
 
―
 
 
 
 
Display
Zero
3
Span
on
off
Deltabar M PMD55
Bedienung mit Display
HART PROFIBUS PA FOUNDATION Field-
bus
  
  
  
  
― ― ―
  
FOUNDATION Fieldbus

―




on
off
2 3 4 5
1
8 7 6 5 4
