Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

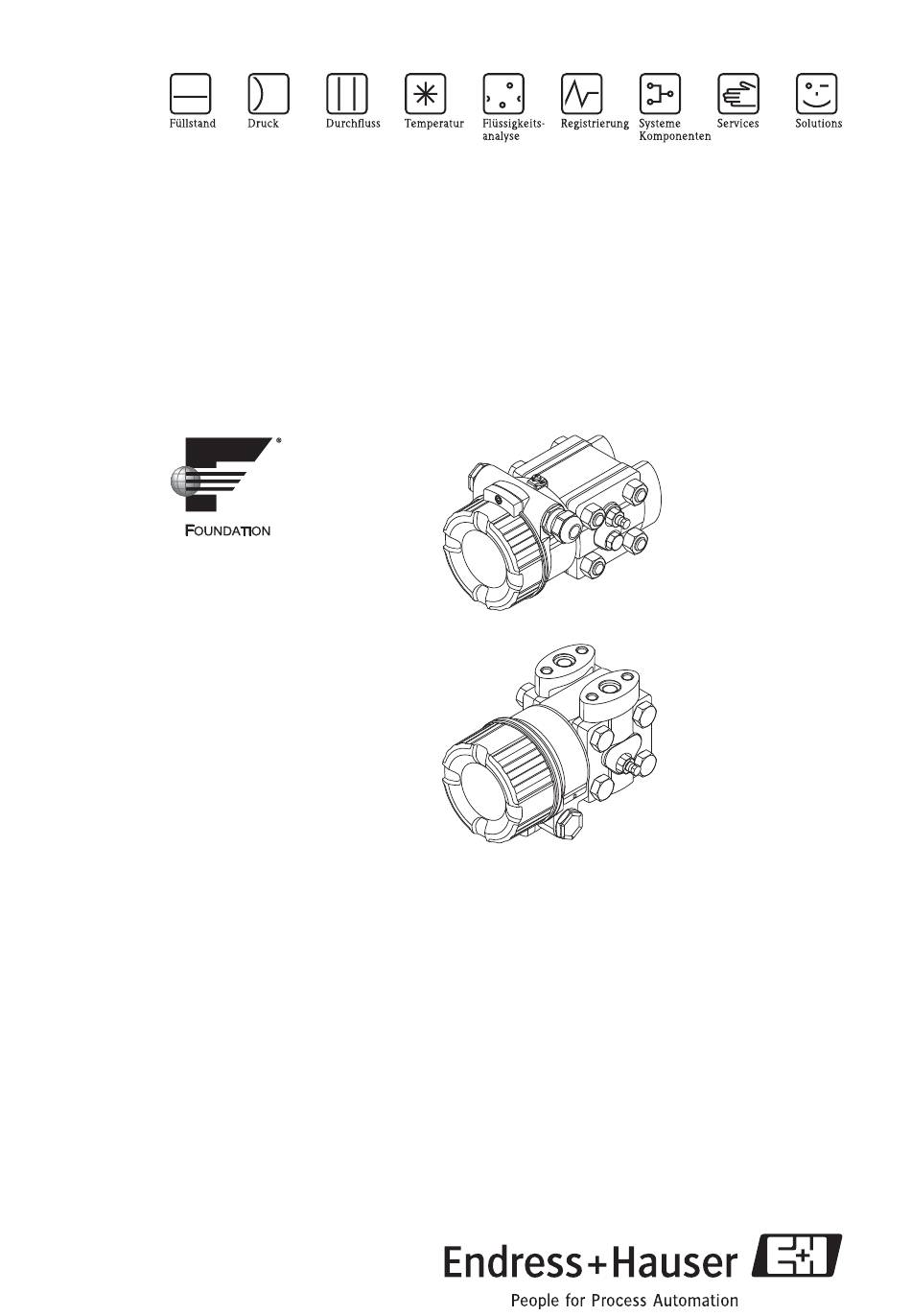

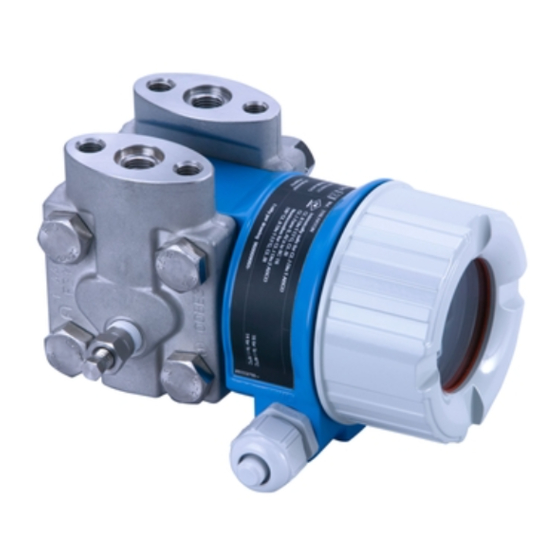

Kurzanleitung
Deltabar M
PMD55
Differenzdruckmessung
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der
weiteren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs-
anleitung.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• einer CD-ROM mit:
– den Betriebsanleitungen
– der Technischen Information
KA01029P/00/DE/01.11
71064493
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Deltabar M PMD55

Inhaltszusammenfassung für Endress+Hauser Deltabar M PMD55

  • Seite 1 Kurzanleitung Deltabar M PMD55 Differenzdruckmessung Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...

  • Seite 2: Inhaltsverzeichnis

    7.3 Parameter OUT skalieren ..............43 Endress+Hauser...

  • Seite 3: Sicherheitshinweise

    Normen einzuhalten. Dem Gerät liegt eine separate Ex-Dokumentation bei, die ein fester Bestandteil dieser Dokumentation ist. Die in den Ex-Dokumentationen aufgeführ- ten Installationsvorschriften, Anschlusswerte und Sicherheitshinweise sind zu beachten. Die Dokumentationsnummer dieser Anleitung ist ebenfalls auf dem zusätzlichen Typenschild angegeben. Endress+Hauser...

  • Seite 4: Rücksendung

    • Bei Verlegung der Wirkdruckleitungen im Freien auf geeigneten Frostschutz achten, z. B. durch Einsatz von Rohrbegleitheizungen. • Wirkdruckleitungen mit einem monotonen Gefälle von mindestens 10 % verlegen. • Für die Montage an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an (siehe Betriebsanleitung BA00384P). Endress+Hauser...

  • Seite 5: Einbaulage Bei Durchflussmessung

    Flüssigkeit gefüllt sind. • Niederdruckseite immer oberhalb des maximalen Füllstands anschließen. • Bei Messungen in Medien mit Feststoffanteilen wie z. B. schmutzigen Flüssigkeiten ist die Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und entfer- nen zu können. Endress+Hauser...

  • Seite 6: Einbaulage Bei Differenzdruckmessung

    Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und entfer- nen zu können. Einbaukontrolle Nach dem Einbau des Gerätes folgende Kontrollen durchführen: • Sind alle Schrauben fest angezogen? • Ist der Gehäusedeckel zugeschraubt? • Sind Verschlussschrauben und Entlüftungsventile fest angezogen? Endress+Hauser...

  • Seite 7: Verdrahtung

    Prüfen, ob die Versorgungsspannung mit der am Typenschild angegebenen Versorgungs- spannung übereinstimmt. Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. Gehäusedeckel entfernen. Kabel durch die Verschraubung einführen. Verwenden Sie vorzugsweise verdrilltes, abge- schirmtes Zweiaderkabel. Gerät gemäß folgender Abbildung anschließen. Gehäusedeckel zuschrauben. Versorgungsspannung einschalten. Endress+Hauser...

  • Seite 8: Anschluss Messeinheit

    Erdungsklemme Versorgungsspannung: 9...32 VDC (Power conditioner) Externe Erdungsklemme Anschluss Messeinheit 3.2.1 Versorgungsspannung Hinweis! • Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre- chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings einzuhalten. Endress+Hauser...

  • Seite 9: Potentialausgleich

    Variante für Ex-freien Bereich 3.2.2 Stromaufnahme 16 mA ±1 mA, Einschaltstrom entspricht der IEC 61158-2, Clause 21. 3.2.3 Kabelspezifikation • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5...2,5 mm (20...14 AWG) • Kabelaußendurchmesser: 5...9 mm (0,2...0,35 in) Hinweis! Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S...

  • Seite 10: Anschlusskontrolle

    Zero ➅ ➇ OUNDATION ➀ ➁ ➂ ➃➄ P01-Mxxxxxxx-19-xx-xx-xx-001 Abb. 1: Elektronikeinsatz FOUNDATION Fieldbus DIP-Schalter, um messwertrelevante Parameter zu verriegeln/entriegeln DIP-Schalter für Dämpfung ein/aus DIP-Schalter für Simulation "SW/Quadratwurzel" zur Festlegung der Ausgangscharakteristik Schalter 5: "SW/P2-High" zur Festlegung der Hochdruckseite Endress+Hauser...

  • Seite 11: Funktion Der Dip-Schalter

    Druck für den Lageabgleich übernommen wurde. Siehe auch folgenden Abschnitt "Lageabgleich Vor-Ort durchführen". "Zero" Reset mindestens 12 Sekunden Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. gedrückt Lageabgleich Vor-Ort durchführen Hinweis! • Die Bedienung muss entriegelt sein.  ä 20, Kap. 4.2.4 "Bedienung verriegeln/entriegeln". Endress+Hauser...

  • Seite 12: Bedienung Verriegeln/Entriegeln

    Prozesswerten, entweder am Gerät direkt oder in einer Leitwarte. Geht die Arbeit mit den Geräten über das Ablesen hinaus, handelt es sich um einfache, applikationsspezifische Funktionen, die im Betrieb verwendet wer- den. Im Fehlerfall greifen diese Nutzer nicht ein, sondern geben lediglich die Informationen über Fehler weiter. Endress+Hauser...

  • Seite 13: Aufbau Des Bedienmenüs

    10 aktuell anstehende Fehlermeldungen. • Ereignis-Logbuch enthält die 10 letzten (nicht mehr anstehenden) Fehlermeldungen. • Geräteinfo enthält Informationen zur Identifizierung des Gerätes. • Messwerte enthält alle aktuellen Messwerte • Simulation dient zur Simulation von Druck, Füllstand, Durchfluss und Alarm/Warnung. • Rücksetzen Endress+Hauser...

  • Seite 14: Bedienung Mit Gerätedisplay (Optional)

    3). Es ist über ein 90 mm (3,54 in) langes Kabel mit dem Gerät verbunden. Das Display des Gerätes kann in 90 ° Schritten gedreht werden (siehe Abbildung Schritte 4 - 6). Je nach Einbaulage des Gerätes sind somit die Bedienung des Gerätes und das Ablesen der Mess- werte problemlos möglich. P01-Mxxxxxxx-19-xx-xx-xx-008 Endress+Hauser...
  • Seite 15 B. Sprache, alternierende Anzeige, Anzeige anderer Messwerte wie z. B. Sensor- temperatur, Kontrasteinstellung • umfangreiche Diagnosefunktionen (Stör- und Warnmeldung, usw.) Messwert-Anzeige Messstellen- Wert bezeichnung Kopfzeile Symbol Hauptzeile Einheit Infozeile – Bargraph Bargraph Bedienmenü Bedientasten Parameter mit Auswahlliste Code für Direktzugriff Auswahl- möglichkeiten Frei editierbarer Parameter editierbarer Wert P01-Mxxxxxxx-07-xx-xx-xx-002 Endress+Hauser...

  • Seite 16: Bedientasten Auf Dem Anzeige- Und Bedienmodul

    – Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion – Navigation in der Auswahlliste nach oben – Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion – Eingabe bestätigen – Sprung zum nächsten Menüpunkt – Auswahl eines Menüpunktes und Aktivierung des Editiermodus Endress+Hauser...

  • Seite 17: Parameter Mit Auswahlliste

    Wahl ist durch einen ✓vor dem Menütext gekennzeichnet. P01-PMD55xxx-19-xx-xx-xx-002 Mit "+" oder "–" die Menüsprache "Deutsch" wählen. P01-PMD55xxx-19-xx-xx-xx-001 Auswahl mit "E" bestätigen. Die aktive Wahl ist durch einen ✓vor dem Menütext gekennzeichnet. (Die Sprache "Deutsch" ist gewählt.) Mit "E" den Editiermodus für den Parameter verlassen. P01-PMD55xxx-19-xx-xx-xx-000 Endress+Hauser...
  • Seite 18 "+" oder "–" drücken bis "0" angezeigt wird. Mit der "E"-Taste "0" bestätigen. Cursor springt zur nächsten Stelle. wird angezeigt und ist schwarz unterlegt. Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-de-005 Mit "E" speichern Sie den neuen Wert ab und verlassen den Editier- modus.  Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-de-006 Endress+Hauser...
  • Seite 19 Mit "+" oder "–" zur Option "Uebernehmen" wechseln. Aktive Aus- wahl ist schwarz unterlegt. P01-PMD55xxx-19-xx-xx-xx-010 Mit Taste "E" den anliegenden Druck als Lagekorrektur überneh- men. Das Gerät bestätigt den Abgleich und springt wieder zum Parameter "Lagekorrektur" zurück. P01-PMD55xxx-19-xx-xx-xx-011 Mit "E" den Editiermodus für den Parameter verlassen. P01-PMD55xxx-19-xx-xx-xx-009 Endress+Hauser...
  • Seite 20 Der Freigabewert wird im Parameter "Code Festlegung (023)" definiert. Parametername Beschreibung Code Festlegung Eingabe eines Freigabewertes, mit dem das Gerät entriegelt werden kann. (023) Eingabe: Eingabe • Eine Zahl von 0...9999 Menüpfad: Werkeinstellung: Setup  Erweitert. Setup  Code Festlegung (023) Endress+Hauser...

  • Seite 21: Inbetriebnahme Ohne Bedienmenü

    • Der anliegende Druck muss innerhalb der Nenndruckgrenzen des Sensors liegen. Siehe Anga- ben auf dem Typenschild. Lageabgleich durchführen Druck liegt am Gerät an.  Taste "Zero" für mindestens 3 s drücken.  Leuchtet LED auf dem Elektronikeinsatz kurz auf? nein   Je nach Einstellung im Parameter "Alarmverhalten P" (050). Endress+Hauser...

  • Seite 22: Inbetriebnahme Mit Bedienmenü (Vor-Ort-Anzeige/Fieldcare)

    Sprache, Betriebsart und Druckeinheit wählen ( ä 22) Lagekorrektur ( ä 24) Messung parametrieren: – Druckmessung ( ä 25 ff) – Differenzdruckmessung ( ä 26 ff) – Durchflussmessung ( ä 27 ff) – Füllstandmessung ( ä 29 ff) Je nach Einstellung im Parameter "Alarmverhalten P" (050). Endress+Hauser...

  • Seite 23: Sprache, Betriebsart Und Druckeinheit Wählen

    Einheit dargestellt. Menüpfad: Auswahl: Setup  Einheit Druck • mbar, bar • mmH2O, mH2O • in H2O, ftH2O • Pa, kPa, MPa • psi • mmHg, inHg • kgf/cm Werkeinstellung: abhängig vom Sensor-Nennmessbereich mbar oder bar bzw. gemäß Bestellangaben Endress+Hauser...

  • Seite 24: Lagekorrektur

    – Über den Parameter "Lageoffset" korrigieren Sie den Messwert mit dem eingegebenen Wert, z. B. Eingabe 2.2 mbar (0,032 psi). D. h. Sie weisen dem anliegenden Druck den Wert 980.0 (14,21 psi) zu. – Messwert (nach Lageoffset) = 980.0 mbar (14,21 psi) Menüpfad: Setup Lageoffset Werkeinstellung: Endress+Hauser...

  • Seite 25: Druckmessung

    "Scale in. Messanfg setzen Über den Parameter "Scale in. Messende setzen" einen Druck- wert von 300 mbar (4,35 psi) eingeben. Menüpfad: Expert Kommunikation Transducer Block Pres- sure Scale in. Messende setzen Ergebnis: Der Messbereich ist für 0...+300 mbar (4,35 psi) eingestellt. Endress+Hauser...

  • Seite 26: Differenzdruckmessung

    Deltabar M – A und B offen (falls vorhanden). Dreifach-Ventilblock Abscheider Ggf. Abgleich durchführen. Siehe auch Seite 24 1, 5 Ablassventile 2, 4 Einlassventile Ausgleichsventil 6, 7 Entlüftungsventile am Deltabar M A, B Absperrventil bei Anordnung mit 5 Ventilen Endress+Hauser...

  • Seite 27: Durchflussmessung

    2) von der Inbetriebnahme an den Durchfluss aufsummiert und nicht zurücksetzbar ist. Hinweis! Beim Durchflusstyp "Durchfluss in %" sind die Summenzähler nicht verfügbar. 6.6.2 Vorbereitungen Hinweis! • Bevor Sie den Deltabar M abgleichen, müssen die Wirkdruckleitungen gereinigt und mit Medium gefüllt sein. Siehe folgende Tabelle. Endress+Hauser...
  • Seite 28 – 2 und 4 offen. A, B Absperrventile – A und B offen (falls vorhanden). Lagekorrektur ( ä 24) durchführen, wenn der Durchfluss abge- sperrt werden kann In diesem Fall entfällt Schritt 5. Abgleich durchführen siehe Seite 24. bei Anordnung mit 5 Ventilen Endress+Hauser...

  • Seite 29: Füllstandmessung

    • "in Druck" - mit Referenzdruck ( ä 32) Offener Behälter • "in Druck" - ohne Referenzdruck ( ä 34) Deltabar M • "in Höhe" - mit Referenzdruck ( ä 36) Abscheider • "in Höhe" - ohne Referenzdruck ( ä 38) Entlüftungsventile am Deltabar M Absperrventil Ablassventil Endress+Hauser...
  • Seite 30 Geschlossener Behälter • "in Höhe" - mit Referenzdruck ( ä 36) • "in Höhe" - ohne Referenzdruck ( ä 38) Deltabar M Dreifach-Ventilblock Abscheider 1, 5 Ablassventile 2, 4 Einlassventile Ausgleichventil 6, 7 Entlüftungsventil am Deltabar M A, B Absperrventil Endress+Hauser...
  • Seite 31 • "in Druck" - mit Referenzdruck ( ä 32) Ausgleichsventil • "in Druck" - ohne Referenzdruck ( ä 34) 6, 7 Entlüftungsventile am Deltabar M • "in Höhe" - mit Referenzdruck ( ä 36) A, B Absperrventile • "in Höhe" - ohne Referenzdruck ( ä 38) Endress+Hauser...

  • Seite 32: Füllstandwahl "In Druck" Abgleich Mit Referenzdruck (Nassabgleich)

    Menüpfad: Setup Betriebsart (005) Über den Parameter "Einheit Druck (125)" eine Druckeinheit wählen, hier z. B. "mbar". Menüpfad: Setup  Einheit Druck (125) Über den Parameter "Füllstandwahl (024)" den Füllstandmodus "in Druck" wählen. Menüpfad: Setup Erweitert. Setup Füllstand Füllstand- wahl (024) Endress+Hauser...
  • Seite 33 Menüpfad: Setup  Erweitert. Setup  Füllstand  Dichte Prozess (035) Ergebnis: Der Messbereich ist für 0...3 m (9,8 ft) eingestellt. Hinweis! Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und Masse zur Verfügung, siehe "Einheit vor Lin. (025)" in Betriebsanleitung. Endress+Hauser...

  • Seite 34: Füllstandwahl "In Druck" Abgleich Ohne Referenzdruck (Trockenabgleich)

    "in Druck" wählen. Menüpfad: Setup  Erweitert. Setup  Füllstand Füllstand- wahl (024) Über den Parameter "Einheit vor Lin. (025)" eine Volumenein- heit wählen, hier z. B. "l" (Liter). Menüpfad: Setup  Erweitert. Setup  Füllstand  Einheit vor Lin. (025) Endress+Hauser...
  • Seite 35 Menüpfad: Setup  Erweitert. Setup  Füllstand  Dichte Prozess (035) Ergebnis: Der Messbereich ist für 0...1000 l (264 gal) eingestellt. Hinweis! Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und Masse zur Verfügung, siehe "Einheit vor Lin. (025)" in der Betriebsanleitung. Endress+Hauser...

  • Seite 36: Füllstandwahl "In Höhe" Abgleich Ohne Referenzdruck (Trockenabgleich)

    B. "l" (Liter). Menüpfad: Setup  Erweitert. Setup  Füllstand  Einheit vor Lin. (025) Über den Parameter "Einheit Höhe (026)" eine Füllstandeinheit wählen, hier z. B. "m". Menüpfad: Setup  Erweitert. Setup  Füllstand  Einheit Höhe (026) Endress+Hauser...
  • Seite 37 Der Messbereich ist für 0...1000 l (264 gal) eingestellt. Siehe Tabelle, Schritt 9. Siehe Tabelle, Schritt 10. Siehe Tabelle, Schritt 11. Hinweis! Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und Masse zur Verfügung, siehe "Einheit vor Lin. (025)" in der Betriebsanleitung.. Endress+Hauser...

  • Seite 38: Füllstandwahl "In Höhe" Abgleich Mit Referenzdruck (Nassabgleich)

    Über den Parameter "Einheit Druck (125)" eine Druckeinheit wählen, hier z. B. "mbar". Menüpfad: Setup Einheit Druck (125) Über den Parameter "Einheit vor Lin. (025)" eine Volumenein- heit wählen, hier z. B. "l" (Liter). Menüpfad: Setup  Erweitert. Setup  Füllstand  Einheit vor Lin. (025) Endress+Hauser...
  • Seite 39 Der Messbereich ist für 0...1000 l (264 gal) eingestellt. Siehe Tabelle, Schritt 9. Siehe Tabelle, Schritt 10. Hinweis! Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und Masse zur Verfügung, siehe "Einheit vor Lin. (025)" in der Betriebsanleitung. Endress+Hauser...

  • Seite 40: Inbetriebnahme Mit Ff-Konfigurationsprogramm

    Cff- und Gerätebeschreibungsdateien in das Hostsystem bzw. in das Konfigurationspro- gramm laden. Beachten Sie, dass Sie die richtigen Systemdateien verwenden. Gerät über die DEVICE_ID identifizieren (siehe Punkt 2). Gewünschte Messstellenbe- zeichnung über den Parameter "Pd-tag/FF_PD_TAG" dem Gerät zuweisen. Je nach Einstellung im Parameter "Alarmverhalten P" (050). Endress+Hauser...
  • Seite 41 – Kanal/CHANNEL = 1: Primary value (primärer Messwert), abhängig von der gewählten Betriebsart ein Druck- oder Durchflusswert – Kanal/CHANNEL = 3: Pressure (gemessener Druckwert) – Kanal/CHANNEL = 4: Max. Pressure (Max. Druck) – Kanal/CHANNEL = 5: Level before linearization (Füllstand vor Linearisierung) Endress+Hauser...
  • Seite 42 Über den Parameter "Blockmodus/MODE_BLK", Element TARGET den Blockmodus auf "Auto" setzen. Hierfür muss auch der Resource Block auf den Blockmodus "Auto" gesetzt sein. Weitere Parametrierung Funktions- und Ausgangsblöcke verschalten. Nach Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät herunterla- den. Endress+Hauser...

  • Seite 43: Parameter Out Skalieren

    Einheiten für XD_SCALE und OUT_SCALE nicht ändern. • Die Parameter L_TYPE, XD_SCALE und OUT_SCALE können nur im Blockmodus OOS geändert werden. • Beachten Sie, dass die Ausgangsskalierung des Pressure Transducer Blocks SCALE_OUT zur Eingangsskalierung des Analog Input Blocks XD_SCALE passt. Endress+Hauser...
