Technische Information

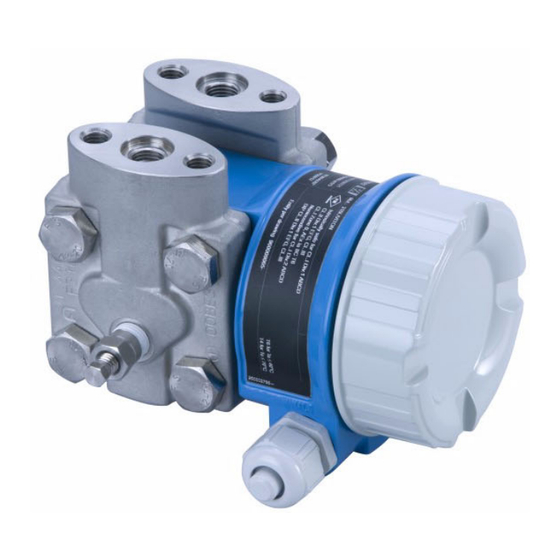

Deltabar M PMD55
Differenzdruckmessung
Differenzdrucktransmitter mit Siliziumsensor
Kommunikation über HART, PROFIBUS PA,
FOUNDATION Fieldbus
Anwendungsbereiche
Der Differenzdrucktransmitter Deltabar M wird für fol-
gende Messaufgaben eingesetzt:
• Durchflussmessung (Volumen- oder Massenstrom) in
Verbindung mit Wirkdruckgebern in Gasen, Dämpfen
und Flüssigkeiten
• Füllstand-, Volumen- oder Massemessung in
Flüssigkeiten
• Differenzdrucküberwachung, z.B. von Filtern und
Pumpen
TI434P/00/de/08.09
71082687
Ihre Vorteile
• Referenz-Genauigkeit: 0,1%
als PLATINUM-Version: bis 0,075%
• Turn down 20:1, höher auf Anfrage
• Kompaktes Transmitterdesign
• Schnelle Inbetriebnahme durch DIP-Schalter
• Einfache und sichere menügeführte Bedienung
– Vor-Ort über Display-Modul
– über 4...20 mA mit HART
– über PROFIBUS PA (in Vorbereitung)
– über FOUNDATION Fieldbus (in Vorbereitung)
• Durchgängige Modularität für Differenzdruck, Hydro-
statik und Druck (Deltabar M, Deltapilot M,
Cerabar M) z.B.
– austauschbare Anzeige
– universelle Elektroniken
• international einsetzbar dank einer Vielzahl an
Zulassungen
