Montage und Einstellungen

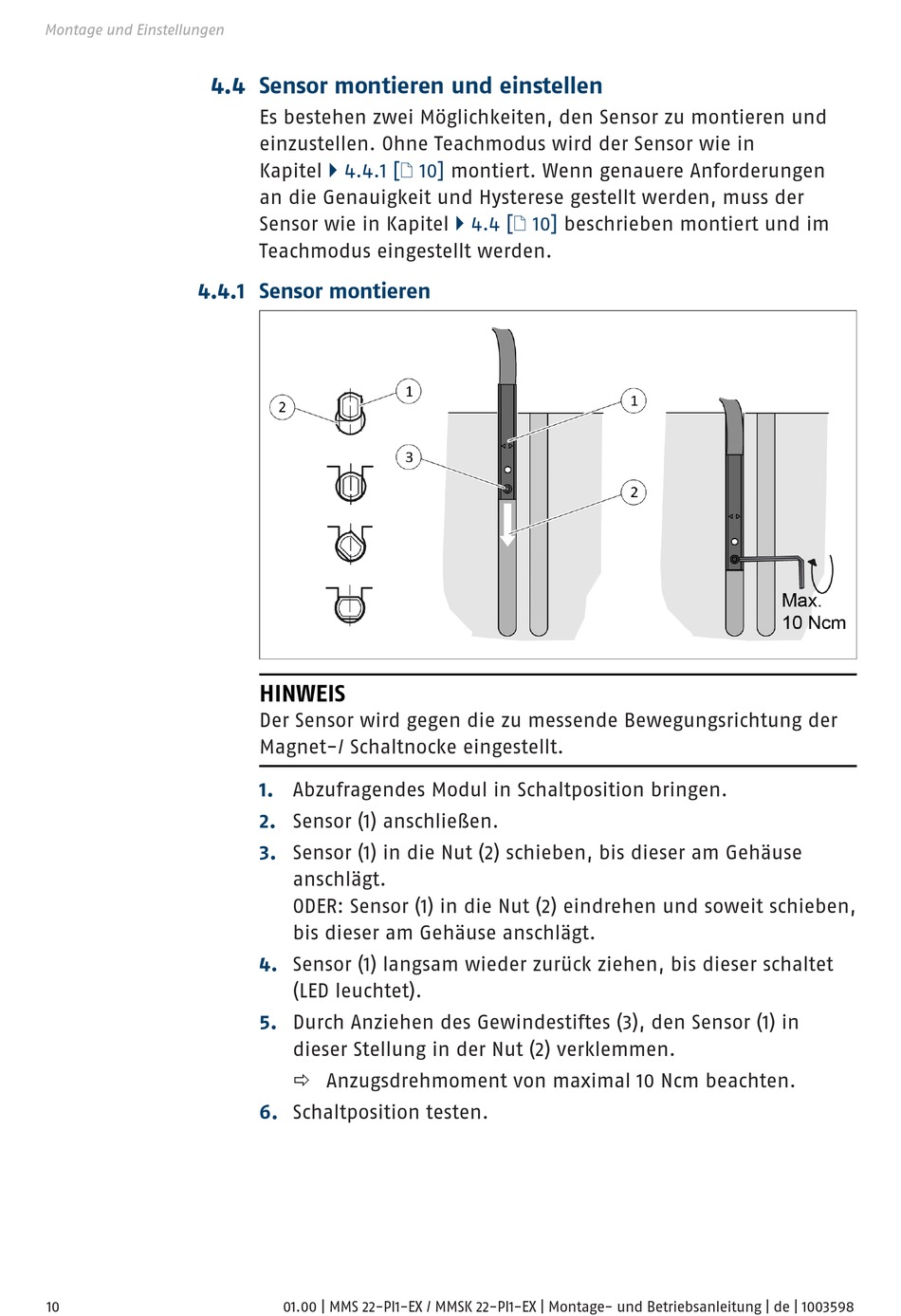

4.4 Sensor montieren und einstellen

4.4.1 Sensor montieren

10
Es bestehen zwei Möglichkeiten, den Sensor zu montieren und
einzustellen. Ohne Teachmodus wird der Sensor wie in
Kapitel } 4.4.1 [/ 10]
an die Genauigkeit und Hysterese gestellt werden, muss der
Sensor wie in Kapitel
Teachmodus eingestellt werden.
HINWEIS
Der Sensor wird gegen die zu messende Bewegungsrichtung der
Magnet-/ Schaltnocke eingestellt.
1. Abzufragendes Modul in Schaltposition bringen.
2. Sensor (1) anschließen.
3. Sensor (1) in die Nut (2) schieben, bis dieser am Gehäuse
anschlägt.
ODER: Sensor (1) in die Nut (2) eindrehen und soweit schieben,
bis dieser am Gehäuse anschlägt.
4. Sensor (1) langsam wieder zurück ziehen, bis dieser schaltet
(LED leuchtet).
5. Durch Anziehen des Gewindestiftes (3), den Sensor (1) in
dieser Stellung in der Nut (2) verklemmen.
ð Anzugsdrehmoment von maximal 10 Ncm beachten.
6. Schaltposition testen.
01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598
montiert. Wenn genauere Anforderungen
} 4.4 [/ 10] beschrieben montiert und im
