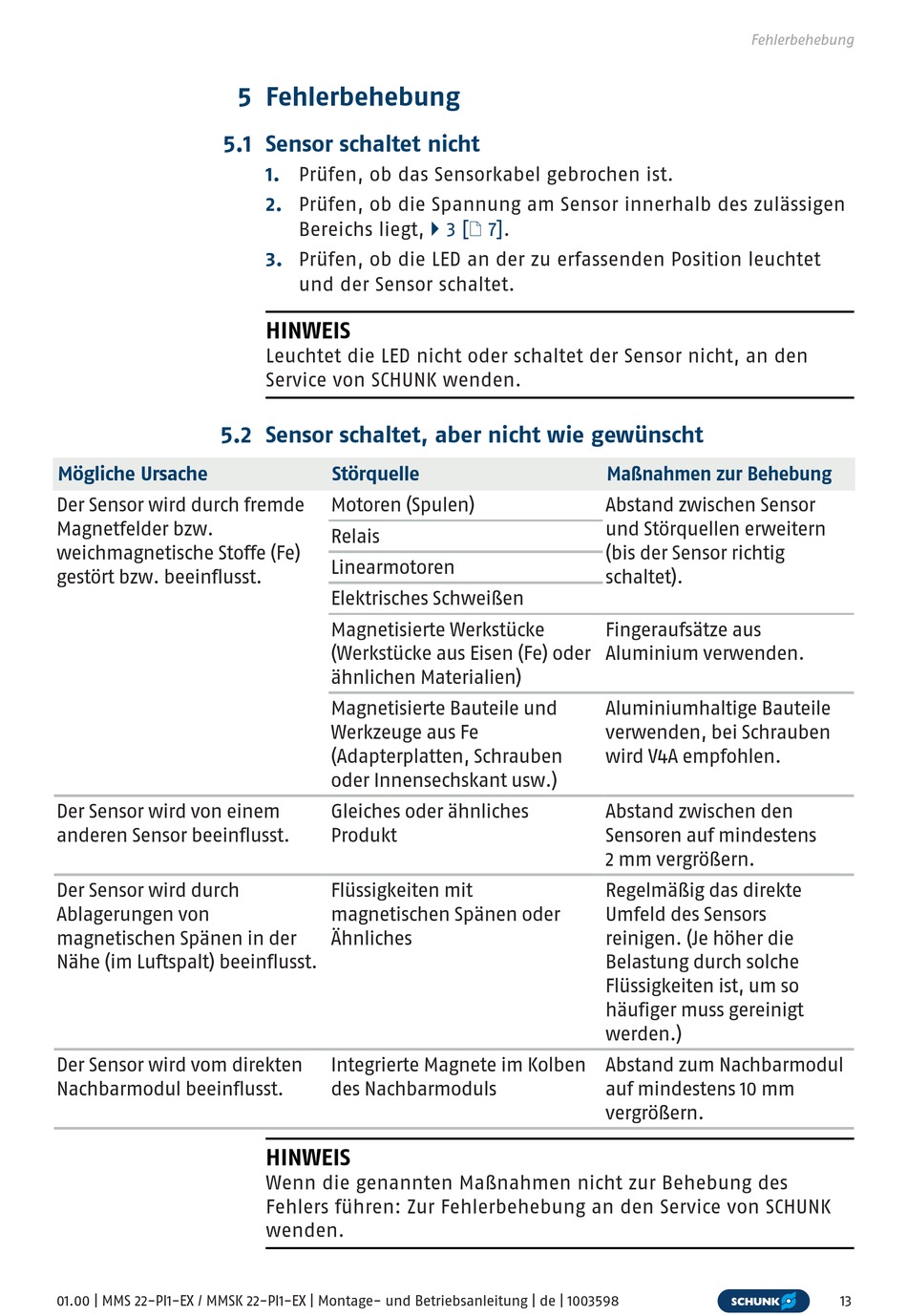

Sensor Schaltet Nicht - SCHUNK MMS 22-PI1-EX Montage- Und Betriebsanleitung

5.1 Sensor schaltet nicht

5.2 Sensor schaltet, aber nicht wie gewünscht
Mögliche Ursache
Der Sensor wird durch fremde
Magnetfelder bzw.
weichmagnetische Stoffe (Fe)
gestört bzw. beeinflusst.
Der Sensor wird von einem
anderen Sensor beeinflusst.
Der Sensor wird durch
Ablagerungen von
magnetischen Spänen in der
Nähe (im Luftspalt) beeinflusst.
Der Sensor wird vom direkten
Nachbarmodul beeinflusst.
01.00 | MMS 22-PI1-EX / MMSK 22-PI1-EX | Montage- und Betriebsanleitung | de | 1003598
5 Fehlerbehebung
1. Prüfen, ob das Sensorkabel gebrochen ist.
2. Prüfen, ob die Spannung am Sensor innerhalb des zulässigen
Bereichs liegt,
3. Prüfen, ob die LED an der zu erfassenden Position leuchtet
und der Sensor schaltet.
HINWEIS
Leuchtet die LED nicht oder schaltet der Sensor nicht, an den
Service von SCHUNK wenden.
Störquelle
Motoren (Spulen)
Relais
Linearmotoren
Elektrisches Schweißen
Magnetisierte Werkstücke
(Werkstücke aus Eisen (Fe) oder
ähnlichen Materialien)
Magnetisierte Bauteile und
Werkzeuge aus Fe
(Adapterplatten, Schrauben
oder Innensechskant usw.)
Gleiches oder ähnliches
Produkt
Flüssigkeiten mit
magnetischen Spänen oder
Ähnliches
Integrierte Magnete im Kolben
des Nachbarmoduls
HINWEIS
Wenn die genannten Maßnahmen nicht zur Behebung des
Fehlers führen: Zur Fehlerbehebung an den Service von SCHUNK
wenden.
} 3 [/ 7].
Fehlerbehebung
Maßnahmen zur Behebung
Abstand zwischen Sensor
und Störquellen erweitern
(bis der Sensor richtig
schaltet).
Fingeraufsätze aus
Aluminium verwenden.
Aluminiumhaltige Bauteile
verwenden, bei Schrauben
wird V4A empfohlen.
Abstand zwischen den
Sensoren auf mindestens
2 mm vergrößern.
Regelmäßig das direkte
Umfeld des Sensors
reinigen. (Je höher die
Belastung durch solche
Flüssigkeiten ist, um so
häufiger muss gereinigt
werden.)
Abstand zum Nachbarmodul
auf mindestens 10 mm
vergrößern.
13
