Nachfolgendes Beispiel zeigt, wie man den Wert von Punkt
1 im Sollwert-Menü verändert.

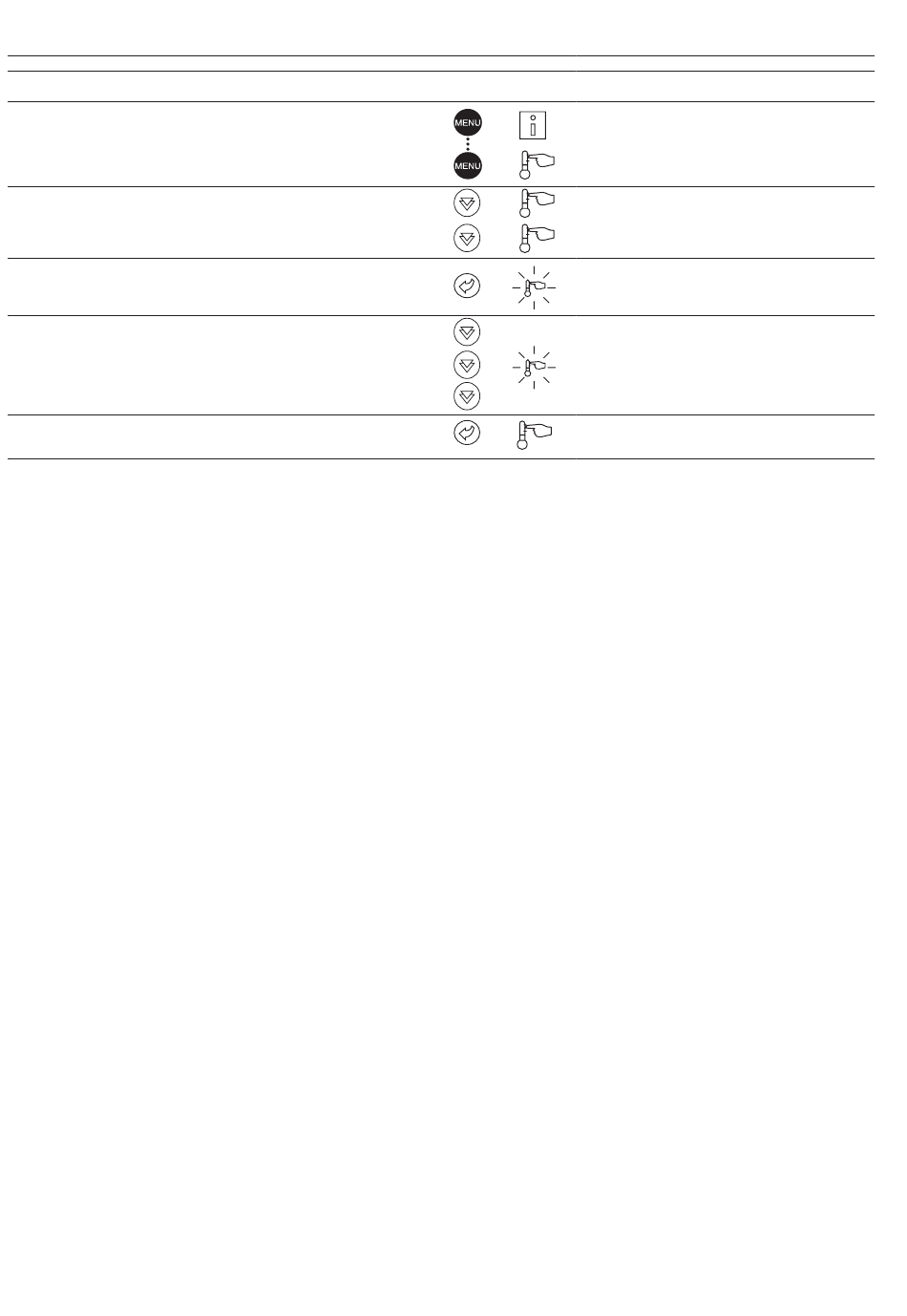

Änderung eines Parameterwerts
Vorgang
MENÜ-Taste gedrückt halten, bis die LED für den SOLLWERT aufleuchtet.
Eine der Pfeiltasten drücken bis in der 2-stelligen Anzeige die Ziffer 1 erscheint
(Menüpunkt 1 - Sollwert 2 Kühlen).
Der Wert für Sollwert 2 wird in der 4-stelligen Anzeige angezeigt (6°C in diesem
Beispiel).
Eingabe-Taste länger als 2 Sek. gedrückt halten um den Wert von Menüpunkt 1 zu
ändern.
Die LED des Menüs SOLLWERT blinkt und zeigt damit an, dass der Änderungs-
modus aktiviert ist.
Die Tiefer-Pfeiltaste gedrückt halten bis der Wert 5,7 in der 4-stelligen Anzeige
angezeigt wird. Die LED des Menüs SOLLWERT blinkt weiter.
Die Eingabe-Taste nochmals drücken, um die Änderung zu bestätigen. Der neue
Sollwert beträgt 5,7°C. Die LED des Menüs SOLLWERT hört auf zu blinken; dies
bedeutet, dass der Änderungsmodus nicht mehr aktiviert ist.
4.3.4 - Erweiterung der Anzeige
Durch Drücken der Eingabetaste wird eine Texterweiterung
mit 23 Zeichen bewirkt, der die 4-stellige Anzeige durchläuft.
Alle Anwendermenüs bieten diese Erweiterung für den
jeweils aktuellen Anzeigeparameter. Ist der Durchlauf
dieser Texterweiterung beendet, zeigt die 4-stellige Anzeige
erneut den Wert des Punkts an. Diese Funktion kann über
das Anwenderkonfigurationsmenü gesperrt werden.
10
Taste
menü-lED
2-stellige Anzeige
mit menüpunkt
0
0
1
1
1
1
1
1
1
4-stellige Anzeige mit Wert des
menüpunkts
6.0
6.0
5.9
5.8
5.7
5.7
