Demontage und Montageanleitung
für die Steinverkleidung von Kaminofen Sylt
Steinverkleidung und Abdeckplatte mit Einlegedeckel werden sinnvoller weise vor der Aufstellung
in der Wohnung nach Abbildung 1 vorsichtig demontiert und seitlich gelagert.
Der Transport von Ofenkorpus und Steinverkleidung an den Aufstellort sollte aus Gewichtsgründen
separat erfolgen.
Die Steinelemente sind je Seite auf einem speziellen Träger vormontiert und werden entsprechend der
Nachfolgenden Abbildung 1 vom Ofenkorpus demontiert.
Achtung: Die Steinelemente sind sehr schwer und sollten von zwei Personen transportiert
werden !
Demontage

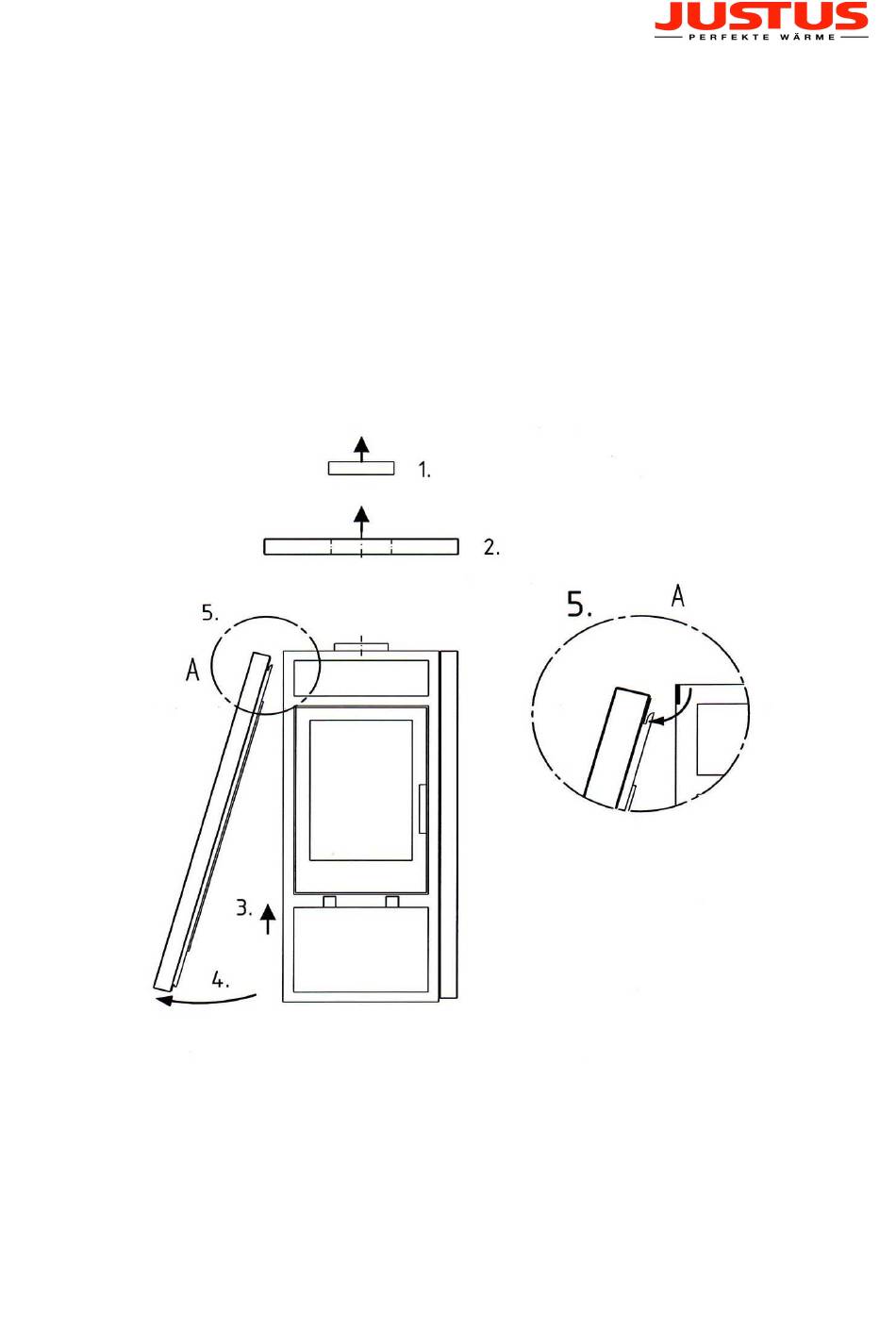

Abb. 1
1. Einlegedeckel aus der Abdeckplatte entnehmen.
2. Abdeckplatte nach oben wegheben und seitlich ablegen.
3. Seitenteil vorsichtig anheben (Achtung, sehr schwer), bis die untere Ausklinkung des Trägers an der
Traverse des Ofens ausrastet.
4. Seitenteil unten vorsichtig zur Seite weg schwenken.
5. Die obere Ausklinkung des Trägers nach unten führen und am Ofen ausrasten. Das Seitenteil
vorsichtig seitlich ablegen.
