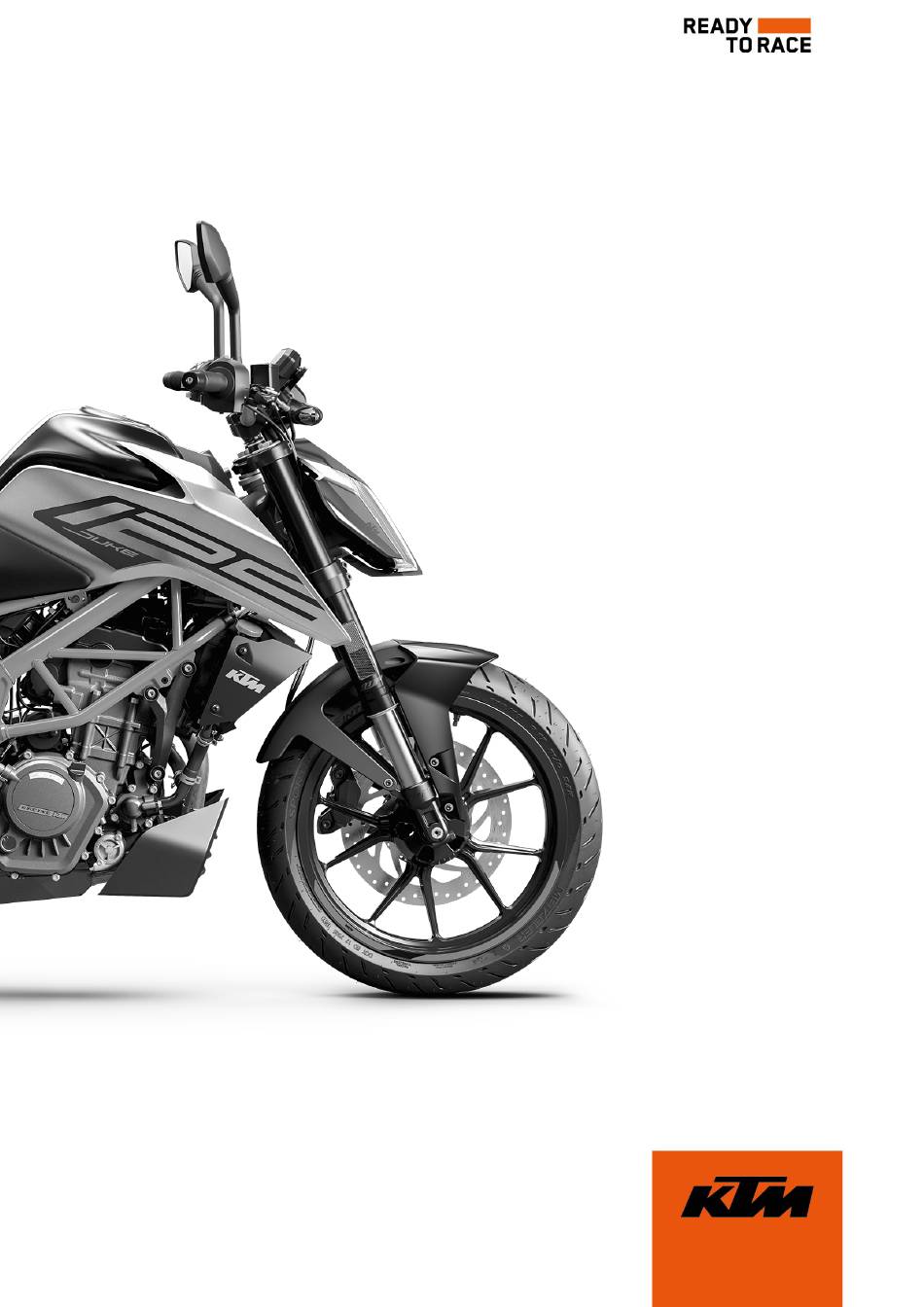

- Seite 1 BEDIENUNGSANLEITUNG 2022 125 DUKE Art.-Nr. 3214558de...
- Seite 3 LIEBER KTM‑KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM‑Motorrad beglückwünschen. Sie sind nun LIEBER KTM‑KUNDE Besitzer eines modernen, sportlichen Fahrzeuges, das Ihnen bei angemessener Pflege lange Freude bereiten wird. Wir wünschen Ihnen allzeit gute und sichere Fahrt! Bitte tragen Sie unten die Seriennummern Ihres Fahrzeuges ein.
- Seite 4 FAHRZEUGANSICHT........11 7.16 Quick Selector 2‑Anzeige....27 Fahrzeugansicht vorn links 7.17 Menü..........27 (Symboldarstellung) ......11 7.17.1 KTM MY RIDE (optional) ....27 Fahrzeugansicht hinten rechts 7.17.2 Trips/Data ........28 (Symboldarstellung) ......12 7.17.3 Motorcycle ........28 SERIENNUMMERN........13 7.17.4 Settings ........
- Seite 5 INHALTSVERZEICHNIS INBETRIEBNAHME........40 13.3 Bremsflüssigkeitsstand der Vorderradbremse kontrollieren ... 65 Hinweise zur ersten 13.4 Bremsflüssigkeit der Inbetriebnahme ....... 40 Vorderradbremse nachfüllen ..66 Motor einfahren ....... 41 13.5 Bremsbeläge und Fahrzeug beladen......41 Bremsbelagsicherung der Vorderradbremse kontrollieren ... 67 FAHRANLEITUNG........42 13.6 Leerweg am Fußbremshebel Kontroll- und Pflegearbeiten vor...
- Seite 6 INHALTSVERZEICHNIS 17 MOTOR ABSTIMMEN ........94 17.1 Gasbowdenzugspiel kontrollieren ..94 17.2 Gasbowdenzugspiel einstellen ..94 17.3 Kupplungshebelspiel kontrollieren ..94 17.4 Kupplungshebelspiel einstellen ..95 18 SERVICEARBEITEN MOTOR ......96 18.1 Motorölstand kontrollieren ....96 18.2 Motoröl und Ölfilter wechseln, Ölsieb reinigen ......
- Seite 7 Kennzeichnet eine unerwartete Reaktion (z. B. eines Arbeitsschrittes oder einer Funktion). Kennzeichnet Arbeiten, die Fachkenntnisse und technisches Verständnis erfordern. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen. Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.
- Seite 8 2 SICHERHEITSHINWEISE Einsatzdefinition KTM Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb standhalten, jedoch nicht für die Benutzung auf Rennstrecken und abseits asphaltierter Straßen. Info Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.
- Seite 9 Lassen Sie die Fahrzeugteile abkühlen, bevor Sie Arbeiten durchführen. Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, sicherheits- und umweltbe- wusst betreiben. Im Straßenverkehr ist eine entsprechende Fahrerlaubnis notwendig. Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen lassen. Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.
- Seite 10 – Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga- ben entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutz- kleidung. Arbeitsregeln Sofern nicht anders vermerkt, muss bei jeder Arbeit die Zündung ausgeschaltet sein (Modelle mit Zündschloss, Modelle mit Transponderschlüssel) bzw.
- Seite 11 Die Bedienungsanleitung kann über den QR-Code oder den Link auf der Auslieferungsurkunde mehrfach herun- tergeladen werden. Die Bedienungsanleitung steht außerdem zum Download bei Ihrem autorisierten KTM‑Händler und auf der KTM‑Website zur Verfügung. Über Ihren autorisierten KTM‑Händler kann auch ein gedrucktes Exemplar bestellt werden.
- Seite 12 Beschreibung ist nicht immer zwingend notwendig. Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen Ihr autorisierter KTM‑Händler gerne zur Verfügung. Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website.
- Seite 13 FAHRZEUGANSICHT 4 Fahrzeugansicht vorn links (Symboldarstellung) S04695-10 Kombiinstrument Kupplungshebel ( S. 14) Fahrersitzbank Sitzbankschloss ( S. 18) Soziussitzbank Haltegriffe ( S. 19) Seitenständer ( S. 20) Schalthebel ( S. 19) Motornummer ( S. 13)
- Seite 14 4 FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) S04696-10 Bordwerkzeug ( S. 19) Kraftstofftankverschluss Lichtschalter ( S. 15) Menütasten ( S. 15) Blinkerschalter ( S. 15) Hupentaste ( S. 15) Starttaste ( S. 16) Not-Aus-Schalter ( S. 16) Handbremshebel ( S. 14) Zünd- und Lenkschloss ( S.
- Seite 15 SERIENNUMMERN 5 Fahrzeugidentifikationsnummer Die Fahrzeugidentifikationsnummer ist auf dem Steuerkopf rechts eingeprägt. 402408-10 Typenschild Das Typenschild befindet sich am Rahmen rechts hinter dem Steuerkopf. 402174-10 Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels eingeprägt. 402486-10 Schlüsselnummer Die Schlüsselnummer ist auf der KEYCODECARD angeführt.
- Seite 16 6 BEDIENELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. F00717-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. F00718-10 Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht. F00718-11 Schalter links am Lenker 6.4.1 Kombischalter Der Kombischalter ist am Lenker links angebracht.
- Seite 17 BEDIENELEMENTE 6 6.4.2 Lichtschalter Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter in Stellung . In dieser Stellung sind Abblendlicht und Rücklicht ein- geschaltet. Fernlicht ein – Lichtschalter in Stellung gedrückt. In dieser Stellung sind Fernlicht und Rücklicht einge- schaltet.
- Seite 18 6 BEDIENELEMENTE Schalter rechts am Lenker 6.5.1 Not-Aus-Schalter Der Not-Aus-Schalter ist am Lenker rechts angebracht. Mögliche Zustände Not-Aus-Schalter aus – In dieser Stellung ist der Zündstromkreis unterbrochen, der laufende Motor geht aus, der Motor kann nicht gestartet werden. Not-Aus-Schalter ein – Diese Stellung ist für den Betrieb notwendig, der Zündstromkreis ist geschlos- sen.
- Seite 19 BEDIENELEMENTE 6 – Fahrzeug abstellen. – Den Lenker ganz nach links einschlagen. – Zündschlüssel in das Zünd- und Lenkschloss stecken, ein- drücken und nach links drehen. Zündschlüssel abziehen. Eine Lenkbewegung ist nicht mehr möglich. 400732-01 Lenkung entsperren – Zündschlüssel in das Zünd- und Lenkschloss stecken, ein- drücken und nach rechts drehen.
- Seite 20 6 BEDIENELEMENTE – Abdeckung am Kraftstofftankverschluss hochklappen und Zündschlüssel in das Schloss stecken. Hinweis Beschädigungsgefahr Der Zündschlüssel kann bei Überlastung brechen. Beschädigte Zündschlüssel müssen ausgetauscht werden. – Drücken Sie auf den Kraftstofftankverschluss, um den Zündschlüssel zu entlasten. F00874-10 – Zündschlüssel 90° im Uhrzeigersinn drehen. –...
- Seite 21 BEDIENELEMENTE 6 6.12 Bordwerkzeug Unter der Soziussitzbank befindet sich das Bordwerkzeug F00729-10 6.13 Haltegriffe Die Haltegriffe dienen zum Rangieren des Motorrades. Im Soziusbetrieb kann sich der Sozius während der Fahrt daran festhalten. F00741-10 6.14 Soziusfußrasten Die Soziusfußrasten sind klappbar ausgeführt. Mögliche Zustände Soziusfußrasten eingeklappt –...
- Seite 22 6 BEDIENELEMENTE Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. 401950-11 6.16 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 402177-10 6.17 Seitenständer...
- Seite 23 KOMBIINSTRUMENT 7 Kombiinstrument Das Kombiinstrument ist vor dem Lenker angebracht. Das Kombiinstrument ist in zwei Funktionsbereiche gegliedert. Kontrollleuchten ( S. 22) Display M01577-10 Aktivierung und Test Aktivierung Das Kombiinstrument wird mit der Zündung eingeschaltet. Info Die Helligkeit der Anzeigen wird von einem Umgebungs- lichtsensor im Kombiinstrument gesteuert.
- Seite 24 Die Fehlfunktion‑Kontrollleuchte leuchtet immer, solange der Motor nicht läuft. Wenn der Motor läuft und die Fehlfunktion-Kontrollleuchte leuchtet, verkehrsgerecht anhalten und eine autorisierte KTM‑Fachwerkstatt kontaktieren. Die Öldruck‑Warnleuchte leuchtet immer, solange der Motor nicht läuft. Wenn der Motor läuft und die Öldruck‑Warnleuchte leuchtet, sofort verkehrsgerecht anhalten und den Motor abstellen.
- Seite 25 Blinkerkontrollleuchte blinkt grün im Blinkrhythmus – Blinker ist eingeschaltet. Fehlfunktion‑Kontrollleuchte leuchtet gelb – Die OBD hat eine Fehlfunktion in der Fahrzeug- elektronik erkannt. Verkehrsgerecht anhalten und eine autorisierte KTM-Fachwerkstatt kontak- tieren. ABS-Warnleuchte leuchtet gelb – Status- oder Fehlermeldung beim ABS.
- Seite 26 7 KOMBIINSTRUMENT Ganganzeige Einheit für die Drehzahlanzeige Geschwindigkeit ( S. 25) Einheit für die Geschwindigkeitsanzeige ODO‑Anzeige ( S. 25) Anzeige der Kühlflüssigkeitstemperatur ( S. 25) Kraftstoffstandanzeige ( S. 26) Bluetooth ® (optional) Uhrzeit ( S. 26) Wird nur bei geschlossener Menü‑Übersicht angezeigt. Favourites‑Anzeige ( S.
- Seite 27 KOMBIINSTRUMENT 7 Geschwindigkeit wird in Kilometer pro Stunde km/h bzw. Die Geschwindigkeit in Meilen pro Stunde mph angezeigt. M01581-11 7.10 ODO‑Anzeige Die gefahrene Gesamtwegstrecke ODO wird im Bereich des Dis- plays dargestellt. Info Dieser Wert bleibt auch erhalten, wenn die 12-V-Batterie vom Fahrzeug getrennt wird oder die Sicherung durchge- schmolzen ist.
- Seite 28 7 KOMBIINSTRUMENT 7.12 Kraftstoffstandanzeige Der Kraftstofftankinhalt wird im Bereich des Displays ange- zeigt. Die Anzeige des Kraftstoffstandes besteht aus Balken. Je mehr Balken leuchten, desto mehr Kraftstoff befindet sich im Kraft- stofftank. Info Wenn der Kraftstoffvorrat zur Neige geht, blinkt das letzte Segment rot und es erscheint zusätzlich die Warnung LOW FUEL.
- Seite 29 Durch Drücken der SET‑Taste wird das Menü geöffnet. Info S05079-01 Diese Funktion steht nur zur Verfügung, wenn das Fahrzeug ‑Hardware verfügt. über Bluetooth ® Im Menü KTM MY RIDE kann ein geeignetes Handy oder geeignetes Headset über Bluetooth ® mit dem Kombiinstrument gekoppelt wer- den.
- Seite 30 (optional) aktiviert. – Bei geschlossenem Menü SET-Taste drücken. – UP oder DOWN‑Taste drücken, bis KTM MY RIDE markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis Pairing markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet.
- Seite 31 Gerät, das gekoppelt werden soll, ebenfalls aktiviert. – Bei geschlossenem Menü SET-Taste drücken. – UP oder DOWN‑Taste drücken, bis KTM MY RIDE markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. F01959-01 – UP oder DOWN‑Taste drücken, bis Pairing markiert ist. Durch Drücken der SET‑Taste wird das Menü...
- Seite 32 Gerät, das gekoppelt werden soll, ebenfalls aktiviert. – Bei geschlossenem Menü SET-Taste drücken. – UP oder DOWN‑Taste drücken, bis KTM MY RIDE markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. F01960-01 – UP oder DOWN‑Taste drücken, bis Pairing markiert ist. Durch Drücken der SET‑Taste wird das Menü...
- Seite 33 Gerät, das gekoppelt werden soll, ebenfalls aktiviert. – Bei geschlossenem Menü SET-Taste drücken. – UP oder DOWN‑Taste drücken, bis KTM MY RIDE markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. S05091-01 Warnung Unfallgefahr Zu hohe Kopfhörerlautstärke lenkt vom Verkehrsgeschehen ab.
- Seite 34 Info Zur einfacheren Bedienung kann die Audio‑Funktion zu Quick Selector 1 oder zu Quick Selector 2 hinzugefügt werden. 7.17.9 Telefonie (optional) Bedingung • Funktion KTM MY RIDE aktiviert (optional). • Funktion Bluetooth ® aktiviert. • Funktion Bluetooth ® am Gerät, das gekoppelt werden soll, ebenfalls aktiviert.
- Seite 35 KOMBIINSTRUMENT 7 7.17.11 Trip 1 – Bei geschlossenem Menü die SET‑Taste drücken. – UP oder DOWN‑Taste drücken, bis Trips/Data markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis Trip 1 markiert ist. Durch Drücken der SET‑Taste wird das Menü...
- Seite 36 7 KOMBIINSTRUMENT 7.17.14 ABS Bedingung • Das Motorrad steht. – Bei geschlossenem Menü die SET‑Taste drücken. – UP oder DOWN‑Taste drücken, bis Motorcycle markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis ABS markiert ist. Durch Drücken der SET‑Taste wird das Menü...
- Seite 37 Diese Funktion steht nur zur Verfügung, wenn das Fahrzeug ‑Hardware verfügt. über Bluetooth ® Die Funktion Bluetooth ® kann nur in Verbindung mit KTM MY RIDE (optional) genutzt werden. Bei eingeschalteter Bluetooth ® - Funktion und verbundenem Gerät erscheint das Bluetooth ® -Symbol im Display des Kom- biinstrumentes.
- Seite 38 7 KOMBIINSTRUMENT 7.17.20 Shift Light Bedingung • Das Motorrad steht. • ODO > 1000 km (621 mi). – Bei geschlossenem Menü die SET‑Taste drücken. – UP oder DOWN‑Taste drücken, bis Settings markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. –...
- Seite 39 KOMBIINSTRUMENT 7 Datum einstellen – UP oder DOWN‑Taste drücken, bis das Datum markiert ist. – SET‑Taste drücken. Der Tag wird mit einem Unterstrich blinkend markiert. – UP oder DOWN-Taste drücken, bis der aktuelle Tag einge- stellt ist. – SET‑Taste drücken. Der Monat wird mit einem Unterstrich blinkend mar- kiert.
- Seite 40 7 KOMBIINSTRUMENT 7.17.24 Consumption Bedingung • Das Motorrad steht. – Bei geschlossenem Menü die SET‑Taste drücken. – UP oder DOWN‑Taste drücken, bis Settings markiert ist. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis Units markiert ist. Durch Drücken der SET-Taste wird das Menü...
- Seite 41 KOMBIINSTRUMENT 7 Info Die aktuellen KTM PowerParts und die verfügbare Software für Ihr Fahrzeug finden Sie auf der KTM‑Website.
- Seite 42 Warnung Unfallgefahr Nicht freigegebene oder empfohlene Reifen und Räder beeinträchtigen das Fahrverhalten. – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechen- den Geschwindigkeitsindex. Warnung Unfallgefahr Neue Reifen verfügen über reduzierte Bodenhaftung. Bei neuen Reifen ist die Lauffläche noch nicht aufgeraut.
- Seite 43 INBETRIEBNAHME 8 Motor einfahren – Während der Einfahrzeit die angegebene Motordrehzahl nicht überschreiten. Vorgabe Maximale Motordrehzahl Während der ersten: 1.000 km 7.500 1/min Info Während der Einfahrzeit ist der Schaltblitz auf einen vorgegebenen Wert eingestellt und kann nicht geändert werden. –...
- Seite 44 9 FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 96) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. S.
- Seite 45 FAHRANLEITUNG 9 Hinweis Motorschaden Hohe Drehzahlen bei kaltem Motor wirken sich negativ auf die Haltbarkeit des Motors aus. – Fahren Sie den Motor immer mit niedriger Drehzahl warm. – Lenkung entsperren. ( S. 17) – Auf das Fahrzeug setzen, Seitenständer entlasten und mit dem Fuß...
- Seite 46 9 FAHRANLEITUNG Schalten, Fahren Warnung Unfallgefahr Bei abruptem Lastwechsel kann das Fahrzeug außer Kontrolle geraten. – Vermeiden Sie abrupte Lastwechsel und starke Bremsmanöver. – Passen Sie die Geschwindigkeit den Fahrbahnverhältnissen an. Warnung Unfallgefahr Zurückschalten bei hoher Motordrehzahl blockiert das Hinterrad und überdreht den Motor. –...
- Seite 47 Kontrollieren bzw. korrigieren Sie bei abgekühltem Kühlsystem den Kühlflüssigkeitsstand. Info Wenn beim Betrieb betriebsunübliche Geräusche auftreten, sofort verkehrsgerecht anhalten, den Motor abstellen und eine autorisierte KTM-Fachwerkstatt kontaktieren. – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlau- ben, in höhere Gänge schalten.
- Seite 48 Unfallgefahr Ein schwammiger Druckpunkt der Vorder- oder Hinterradbremse verringert die Bremswir- kung. – Kontrollieren Sie die Bremsanlage und fahren Sie nicht weiter, bevor das Problem behoben ist. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) Warnung Unfallgefahr Die Bremsanlage fällt bei Überhitzung aus. Wenn der Fußbremshebel nicht freigegeben wird, schleifen die Bremsbeläge ununterbrochen.
- Seite 49 FAHRANLEITUNG 9 Warnung Unfallgefahr Schräglage oder seitlich abschüssiger Untergrund verringert die maximal mögliche Ver- zögerung. – Beenden Sie nach Möglichkeit den Bremsvorgang vor Kurvenbeginn. – Der Bremsvorgang sollte immer vor Kurvenbeginn abgeschlossen sein. Der Geschwindigkeit entsprechend in einen kleineren Gang schalten. –...
- Seite 50 9 FAHRANLEITUNG – Lenkung absperren. ( S. 16) Transport Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. Hinweis Brandgefahr Heiße Fahrzeugteile stellen eine Brand- und Explosionsgefahr dar. – Stellen Sie das Fahrzeug nicht in der Nähe leicht brennbarer oder explosionsfähiger Materialien ab. –...
- Seite 51 In einigen Ländern und Regionen ist die verfügbare Kraftstoffqualität und ‑sauberkeit unter Umständen nicht ausreichend. Probleme im Kraftstoffsystem sind die Folge. – Tanken Sie nur sauberen Kraftstoff, der der angegebenen Norm entspricht. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) Hinweis Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. –...
- Seite 52 9 FAHRANLEITUNG – Motor abstellen. – Kraftstofftankverschluss öffnen. ( S. 17) – Kraftstofftank bis maximal an die Unterkante des Einfüll- stutzens mit Kraftstoff auffüllen. Kraftstofftankinhalt 11 l Superkraftstoff gesamt ca. bleifrei (ROZ 95) S. 116) – Kraftstofftankverschluss schließen. ( S. 18) V01517-10...
- Seite 53 In Abhängigkeit von lokalen Einsatzbedingungen können in Ihrem Land abweichende Serviceintervalle gelten. Im Zuge technischer Weiterentwicklungen können sich einzelne Serviceintervalle und Umfänge ändern. Der letzt- gültige Serviceplan ist immer im KTM Dealer.net hinterlegt. Ihr autorisierter KTM‑Händler berät Sie gern. 10.2...
- Seite 54 10 SERVICEPLAN 10.3 Empfohlene Arbeiten alle 48 Monate alle 12 Monate alle 30.000 km alle 7.500 km nach 1.000 km ● Rahmen kontrollieren. ● Schwinge kontrollieren. ● ● Schwingenlager auf Spiel kontrollieren. ● ● Radlager auf Spiel kontrollieren. ○ ● ●...
- Seite 55 FAHRWERK ABSTIMMEN 11 11.1 Federvorspannung des Federbeines einstellen Warnung Unfallgefahr Änderungen der Fahrwerkseinstellung können das Fahrverhalten stark verändern. – Fahren Sie nach Änderungen zuerst langsam, um das Fahrverhalten abzuschätzen. Info Die Federvorspannung bestimmt die Ausgangslage des Federvorgangs am Federbein. Bei höherer Federvorspannung fühlt sich der Federweg härter an und das Fahrzeug federt bei gleicher Zuladung weniger stark ein.
- Seite 56 11 FAHRWERK ABSTIMMEN – Muttern lösen. – Schalthebel durch Drehen der Schaltstange einstellen. Vorgabe 90 … 102 mm Einstellbereich Schalt- stange Info Die Verstellung ist gleichmäßig an beiden Seiten vorzu- nehmen. Mindestens 5 Gewindegänge müssen in der Lagerung verschraubt sein. –...
- Seite 57 SERVICEARBEITEN FAHRWERK 12 12.1 Motorrad mit Hebevorrichtung hinten aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. – Aufnahmen der Hebevorrichtung montieren. – Adapter in die Hebevorrichtung hinten einsetzen. Aufnahmeadapter (61029955244) Hinterrad-Hebevorrichtung (69329955000) –...
- Seite 58 12 SERVICEARBEITEN FAHRWERK – Lenker in Geradeausstellung bringen. Hebevorrichtung positio- nieren. Aufnahmebolzen (69329965030) Vorderrad-Hebevorrichtung groß (69329965100) Info Motorrad immer hinten zuerst aufheben. – Motorrad vorn aufheben. 402345-01 12.4 Motorrad von Hebevorrichtung vorn nehmen Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. –...
- Seite 59 SERVICEARBEITEN FAHRWERK 12 Hauptarbeit – Staubmanschetten an beiden Gabelbeinen nach unten schieben. Info Die Staubmanschetten sollen Staub und groben Schmutz von den Gabelinnenrohren abstreifen. Mit der Zeit kann Schmutz hinter die Staubmanschetten gelangen. Wird dieser Schmutz nicht entfernt, können die dahinter liegenden Öldichtringe undicht werden. E00735-10 Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben ver-...
- Seite 60 12 SERVICEARBEITEN FAHRWERK Warnung Unfallgefahr Die Sitzbank kann bei falscher Montage aus der Verankerung springen. – Kontrollieren Sie nach der Montage, ob die Sitz- bank korrekt verriegelt ist und sich nicht hochzie- hen lässt. – Abschließend kontrollieren, ob die Soziussitzbank korrekt mon- tiert ist.
- Seite 61 SERVICEARBEITEN FAHRWERK 12 12.11 Kette reinigen Warnung Unfallgefahr Schmierstoff auf den Reifen verringert die Bodenhaftung. – Entfernen Sie Schmierstoffe mit einem geeigneten Reinigungsmittel von den Reifen. Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben verringert die Bremswirkung. – Halten Sie die Bremsscheiben stets öl- und fettfrei. –...
- Seite 62 12 SERVICEARBEITEN FAHRWERK Hauptarbeit – Getriebe in Leerlaufstellung schalten. – Im Bereich nach dem Kettengleitschutz die Kette nach oben in Richtung Schwinge drücken und Kettenspannung ermit- teln. Info Der obere Teil der Kette muss dabei gespannt sein. Ketten nutzen sich nicht immer gleichmäßig ab, die M00714-10 Messung an verschiedenen Stellen der Kette wiederho- len.
- Seite 63 SERVICEARBEITEN FAHRWERK 12 Hauptarbeit – Mutter lösen. – Muttern lösen. – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 5 … 7 mm Einstellschrauben links und rechts so drehen, dass die Markierungen am linken und rechten Kettenspanner in derselben Position zu den Referenzmarken stehen.
- Seite 64 12 SERVICEARBEITEN FAHRWERK – Getriebe in Leerlaufstellung schalten. – Am unteren Teil der Kette mit dem angegebenen Gewicht ziehen. Vorgabe Gewicht Kettenverschleiß- 15 kg messung – Den Abstand von 20 Kettenrollen am unteren Teil der Kette messen. Info Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschiedenen Stellen der Kette wiederho- len.
- Seite 65 SERVICEARBEITEN FAHRWERK 12 12.15 Bugspoiler ausbauen – Schrauben entfernen. – Bugspoiler abnehmen. S04688-10 12.16 Bugspoiler einbauen – Bugspoiler positionieren. Schrauben montieren und fest- ziehen. Vorgabe Schraube Bugspoiler M6x9 9 Nm hinten S04688-10...
- Seite 66 Nehmen Sie keine Veränderungen am Federweg vor. – Verwenden Sie an der Bremsanlage ausschließlich von KTM freigegebene und empfohlene Ersatzteile. – Verwenden Sie nur von KTM freigegebene und emp- fohlene Reifen und Räder mit dem entsprechenden Geschwindigkeitsindex. – Halten Sie den vorgegebenen Reifendruck ein.
- Seite 67 Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse nach den Vorgaben des Serviceplans gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) – Stellen Sie sicher, dass ausschließlich saubere, freigegebene Bremsflüssigkeit aus einem dicht ver- schlossenen Behälter verwendet wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.)
- Seite 68 Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse nach den Vorgaben des Serviceplans gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) – Stellen Sie sicher, dass ausschließlich saubere, freigegebene Bremsflüssigkeit aus einem dicht ver- schlossenen Behälter verwendet wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) Hinweis Umweltgefährdung Problemstoffe verursachen Umweltschäden. –...
- Seite 69 Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) Warnung Unfallgefahr Beschädigte Bremsscheiben verringern die Bremswirkung. Wenn die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger an der Bremsscheibe.
- Seite 70 Wenn am Fußbremshebel kein Leerweg vorhanden ist, baut sich in der Bremsanlage Druck auf die Hin- terradbremse auf. – Stellen Sie den Leerweg am Fußbremshebel nach Vorgabe ein. – Stellen Sie sicher, dass Einstellarbeiten fachgerecht durchgeführt werden. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gern.) – Feder aushängen.
- Seite 71 Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse nach den Vorgaben des Serviceplans gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) – Stellen Sie sicher, dass ausschließlich saubere, freigegebene Bremsflüssigkeit aus einem dicht ver- schlossenen Behälter verwendet wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) – Fahrzeug senkrecht stellen. –...
- Seite 72 Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse nach den Vorgaben des Serviceplans gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) – Stellen Sie sicher, dass ausschließlich saubere, freigegebene Bremsflüssigkeit aus einem dicht ver- schlossenen Behälter verwendet wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) Hinweis Umweltgefährdung Problemstoffe verursachen Umweltschäden. –...
- Seite 73 Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) Warnung Unfallgefahr Beschädigte Bremsscheiben verringern die Bremswirkung. Wenn die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger an der Bremsscheibe.
- Seite 74 14 RÄDER, REIFEN 14.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 55) – Motorrad mit Hebevorrichtung vorn aufheben. ( S. 55) Hauptarbeit – Schrauben mit Scheiben entfernen und Kotflügel etwas zur Seite drücken. – Schraube entfernen und Raddrehzahlsensor aus der Bohrung ziehen.
- Seite 75 RÄDER, REIFEN 14 – Gewinde der Steckachse und Schraube reinigen. – Steckachse reinigen und fetten. Langzeitfett ( S. 117) – Vorderrad positionieren und Steckachse einsetzen. Bremsbeläge sind korrekt positioniert. – Schraube montieren und festziehen. Vorgabe Schraube Steckachse 25 Nm vorn –...
- Seite 76 14 RÄDER, REIFEN – Schraube entfernen und Raddrehzahlsensor aus der Bohrung ziehen. – Mutter und Scheibe entfernen. – Kettenspanner abnehmen. – Hinterrad halten und Steckachse mit Scheibe und Ketten- spanner herausziehen. – Hinterrad so weit wie möglich nach vorn schieben und Kette vom Kettenrad nehmen.
- Seite 77 RÄDER, REIFEN 14 – Hinterrad positionieren. Bremsbeläge sind korrekt positioniert. – Hinterrad so weit wie möglich nach vorn schieben und Kette auf das Kettenrad legen. – Kettenschutz positionieren. – Hinterrad nach hinten ziehen und Steckachse mit Scheibe und Kettenspanner montieren. Vorgabe Kettenspanner links und rechts in gleicher Position...
- Seite 78 Warnung Unfallgefahr Nicht freigegebene oder empfohlene Reifen und Räder beeinträchtigen das Fahrverhalten. – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechen- den Geschwindigkeitsindex. Info Reifentyp, Reifenzustand und Reifendruck beeinflussen das Fahrverhalten des Motorrades. Abgefahrene Reifen wirken sich besonders auf nassem Untergrund ungünstig auf das Fahrverhalten aus.
- Seite 79 Ziffern der DOT Bezeichnung gekennzeichnet. Die ersten beiden Ziffern weisen auf die Herstellungs- woche und die letzten beiden Ziffern auf das Herstel- lungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig H01144-10 vom tatsächlichen Verschleiß, spätestens nach 5 Jah- ren.
- Seite 80 – Stellen Sie sicher, dass das Tagfahrlicht mit dem Dia- gnosetool deaktiviert wird, wenn der Menüpunkt nicht zur Verfügung steht, aber Abblendlicht erforderlich ist. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gern.) – Beachten Sie die gesetzlichen Vorgaben zum Tagfahr- licht. Das Tagfahrlicht (DRL) ist in den Hauptscheinwerfer integriert.
- Seite 81 ELEKTRIK 15 Hauptarbeit – Minuskabel von der 12-V-Batterie trennen. V01273-10 – Pluspolabdeckung zurückziehen. – Pluskabel von der 12-V-Batterie trennen. – Haltegummi aushängen. – 12-V-Batterie nach oben aus dem Batteriefach entfernen. Info Motorrad nie mit entladener 12-V-Batterie oder ohne 12-V-Batterie betreiben. In beiden Fällen können elek- trische Bauteile und Sicherheitsvorrichtungen beschä- V01274-10 digt werden.
- Seite 82 15 ELEKTRIK 15.4 12-V-Batterie laden Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Bewahren Sie 12‑V‑Batterien außerhalb der Reichweite von Kindern auf. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Vermeiden Sie den Kontakt mit Batteriesäure und Batteriegasen. – Halten Sie Funken oder offene Flammen von der 12‑V‑Batterie fern.
- Seite 83 ELEKTRIK 15 – Ladegerät nach dem Laden ausschalten und von der 12-V- Batterie trennen. Vorgabe Ladestrom, Ladespannung und Ladezeit dürfen nicht über- schritten werden. 12-V-Batterie regelmäßig 3 Monate nachladen, wenn das Motor- rad nicht in Betrieb genom- men wird – Minuskabel positionieren, Schraube montieren und festziehen.
- Seite 84 15 ELEKTRIK Tipp Neue Ersatzsicherung in den Sicherungskasten einset- zen, um sie bei Bedarf verfügbar zu haben. – Schutzkappe montieren. S04725-10 Nacharbeit – Soziussitzbank montieren. ( S. 57) – Uhrzeit und Datum einstellen. ( S. 36) 15.6 ABS-Sicherungen wechseln Warnung Brandgefahr Falsche Sicherungen überlasten die elektrische Anlage.
- Seite 85 ELEKTRIK 15 Tipp Neue Ersatzsicherung in den Sicherungskasten einsetzen, um sie bei Bedarf verfügbar zu haben. – Schutzkappe montieren. Sicherung der ABS‑Rückförderpumpe wechseln: – Schutzkappe abnehmen und Sicherung entfernen. Info Eine defekte Sicherung hat einen unterbrochenen Schmelzdraht Warnung Brandgefahr Falsche Sicherungen überlasten die S04727-11 elektrische Anlage.
- Seite 86 15 ELEKTRIK Hauptarbeit – Sicherungskastendeckel öffnen. – Defekte Sicherung entfernen. Vorgabe Sicherung 1 - nicht belegt Sicherung 2 - 10 A - Kombiinstrument Sicherung 3 - 10 A - Hauptrelais Sicherung 4 - 15 A - Zündspule, Kraftstoffpumpe, Starter- hilfsrelais, Hupe Sicherung 5 - 10 A - Kühlerlüfter Sicherung 6 - 15 A - Bremslicht, Blinker, Fernlicht, Abblendlicht, Positionslicht, Rücklicht,...
- Seite 87 ELEKTRIK 15 15.8 Scheinwerfereinstellung kontrollieren – Fahrzeug auf einer waagrechten Fläche vor einer hellen Wand abstellen und in Höhe der Scheinwerfermitte eine Markierung anbringen. – Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbringen. Vorgabe 5 cm Abstand –...
- Seite 88 15 ELEKTRIK 15.10 Diagnosestecker Der Diagnosestecker befindet sich unter der Soziussitzbank. H01906-10 15.11 ACC1 und ACC2 vorn Einbauort – Die Spannungsversorgungen ACC1 und ACC2 vorn befinden sich an der linken Fahrzeugseite hinter der Abde- ckung unter dem Kraftstofftank. E01189-10 15.12 ACC2 hinten Einbauort –...
- Seite 89 KÜHLSYSTEM 16 16.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerverschluss geregelt. Durch die Wärmeaus- dehnung wird der überschüssige Teil der Kühlflüssigkeit in den Ausgleichsbehälter geleitet.
- Seite 90 16 KÜHLSYSTEM Bedingung Motor ist kalt. – Motorrad auf einer waagrechten Fläche senkrecht stellen. – Verschluss des Ausgleichsbehälters entfernen. – Frostschutz der Kühlflüssigkeit kontrollieren. −25 … −45 °C » Wenn der Frostschutz der Kühlflüssigkeit nicht mit der Vorgabe übereinstimmt: – Frostschutz der Kühlflüssigkeit korrigieren.
- Seite 91 KÜHLSYSTEM 16 Warnung Vergiftungsgefahr Kühlflüssigkeit ist gesundheitsschädlich. – Bewahren Sie Kühlflüssigkeit außerhalb der Reichweite von Kindern auf. – Lassen Sie Kühlflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. – Suchen Sie sofort einen Arzt auf, wenn Kühlflüssigkeit verschluckt wurde. –...
- Seite 92 16 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist gesundheitsschädlich. – Bewahren Sie Kühlflüssigkeit außerhalb der Reichweite von Kindern auf. – Lassen Sie Kühlflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. – Suchen Sie sofort einen Arzt auf, wenn Kühlflüssigkeit verschluckt wurde. –...
- Seite 93 KÜHLSYSTEM 16 Hauptarbeit – Kühlerverschluss entfernen. F00763-11 – Entlüftungsschraube lösen. Vorgabe 3 Umdrehungen – Fahrzeug leicht nach rechts neigen. – Kühlflüssigkeit einfüllen, bis diese blasenfrei an der Entlüf- tungsschraube austritt, und Entlüftungsschraube sofort festzie- hen. Kühlflüssigkeit ( S. 115) F00766-10 –...
- Seite 94 16 KÜHLSYSTEM 16.6 Kühlflüssigkeit wechseln Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades heiß und steht unter Druck. – Öffnen Sie weder den Kühler, die Kühlerschläuche noch sonstige Bauteile des Kühlsystems, wenn der Motor oder das Kühlsystem betriebswarm sind. – Lassen Sie das Kühlsystem und den Motor abkühlen, bevor Sie den Kühler, die Kühlerschläuche oder sonstige Bauteile des Kühlsystems öffnen.
- Seite 95 KÜHLSYSTEM 16 – Entlüftungsschraube lösen. Vorgabe 3 Umdrehungen – Fahrzeug leicht nach rechts neigen. – Kühlflüssigkeit einfüllen, bis diese blasenfrei an der Entlüf- tungsschraube austritt, und Entlüftungsschraube sofort festzie- hen. Kühlflüssigkeit ( S. 115) F00766-11 – Kühler mit Kühlflüssigkeit vollständig auffüllen. Kühlerver- schluss montieren.
- Seite 96 17 MOTOR ABSTIMMEN 17.1 Gasbowdenzugspiel kontrollieren – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. 3 … 5 mm Gasbowdenzugspiel » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe über- einstimmt: –...
- Seite 97 MOTOR ABSTIMMEN 17 – Kupplungshebel auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. – Kupplungshebel bis zum spürbaren Widerstand ziehen und das Kupplungshebelspiel ermitteln. 1 … 3 mm Kupplungshebelspiel » Wenn das Kupplungshebelspiel nicht mit der Vorgabe übereinstimmt: – Kupplungshebelspiel einstellen. S.
- Seite 98 18 SERVICEARBEITEN MOTOR 18.1 Motorölstand kontrollieren Bedingung Motor ist betriebswarm. Vorarbeit – Motorrad auf einer waagrechten Fläche senkrecht stellen. Hauptarbeit – Motorölstand kontrollieren. Info Nach dem Abstellen des Motors eine Minute warten und erst dann kontrollieren. Das Motoröl muss zwischen den Markierungen stehen.
- Seite 99 SERVICEARBEITEN MOTOR 18 – Schrauben entfernen. Ölfilterdeckel mit O-Ring abneh- men. – Ölfilter aus dem Ölfiltergehäuse ziehen. – Motoröl vollständig ablaufen lassen. – Teile und Dichtfläche gründlich reinigen. S04690-10 – Neuen Ölfilter einsetzen. – O-Ring des Ölfilterdeckels ölen. Ölfilterdeckel montieren. –...
- Seite 100 18 SERVICEARBEITEN MOTOR 18.3 Motoröl nachfüllen Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Motors. Hauptarbeit – Öleinfüllschraube mit O-Ring entfernen und Motoröl ein- füllen. Motoröl (SAE 15W/50) ( S. 115) Motoröl (SAE 10W/40) ( S.
- Seite 101 REINIGUNG, PFLEGE 19 19.1 Motorrad reinigen Hinweis Materialschaden Bei falscher Verwendung eines Hochdruckreinigers werden Bauteile beschädigt oder zerstört. Das Wasser dringt durch den hohen Druck in elektrische Bauteile, Stecker, Bowdenzüge, Lager usw. ein. Zu hoher Druck verursacht Störungen und zerstört Bauteile. –...
- Seite 102 19 REINIGUNG, PFLEGE Info Durch die Wärme verdunstet das Wasser auch an den unzugänglichen Stellen des Motors und der Bremsan- lage. – Manschetten von den Lenkerarmaturen zurückschieben, damit das eingedrungene Wasser verdunsten kann. – Nach dem Abkühlen des Motorrades alle Gleit- und Lagerstel- len schmieren.
- Seite 103 REINIGUNG, PFLEGE 19 Info Es darf kein Korrosionsschutzmittel auf die Brems- scheiben gelangen, dadurch wird die Bremswirkung stark vermindert. – Kette reinigen. ( S. 59)
- Seite 104 Batterie ohne direkte Son- neneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 55) – Motorrad mit Hebevorrichtung vorn aufheben. ( S. 55) –...
- Seite 105 LAGERUNG 20 20.2 Inbetriebnahme nach der Lagerung – Motorrad von Hebevorrichtung vorn nehmen. ( S. 56) – Motorrad von Hebevorrichtung hinten nehmen. ( S. 55) – 12-V-Batterie einbauen. S. 79) – Uhrzeit und Datum einstellen. ( S. 36) – Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme durch- führen.
- Seite 106 ( S. 42) – Schnellverschlusskupplung Schnellverschlusskupplung zusammen- nicht zusammengesteckt stecken. – Fehlfunktion in der elektroni- Fehlerspeicher mit KTM‑Diagnosetool schen Kraftstoffeinspritzung auslesen. – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter wechseln. – Kraftstofffilter stark Kraftstoffdruck kontrollieren.
- Seite 107 FEHLERSUCHE 21 Fehler Mögliche Ursache Maßnahme – Scheinwerfer und Positionslicht Sicherung 6 durchgeschmolzen Sicherungen der einzelnen elektrischen funktionieren nicht Verbraucher wechseln. ( S. 83) – Blinker, Bremslicht und Hupe Sicherung 4 oder 6 durchge- Sicherungen der einzelnen elektrischen funktionieren nicht schmolzen Verbraucher wechseln.
- Seite 108 22 TECHNISCHE DATEN 22.1 Motor Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum 125 cm³ 47,2 mm Bohrung 58 mm Verdichtungsverhältnis 12,8:1 Steuerung DOHC, vier Ventile über Schlepphebel gesteuert, Antrieb über Kette Ventildurchmesser Einlass 22,5 mm Ventildurchmesser Auslass 19 mm Ventilspiel Einlass kalt 0,08 …...
- Seite 109 TECHNISCHE DATEN 22 22.2 Anzugsdrehmomente Motor Öldüse 4 Nm Loctite ® 243™ Schraube Motorentlüftungsblech 7 Nm Loctite ® 243™ Schraube Stator 8 Nm Loctite ® 243™ Mutter Wasserpumpenrad 8 Nm Loctite ® 243™ Schraube Arretierhebel 11 Nm Loctite ® 243™ Schraube Generatordeckel 11 Nm Schraube Halteblech...
- Seite 110 22 TECHNISCHE DATEN Mutter Pleuellager 22,5 Nm Mutter Auspuffflansch 21 Nm Schraube Ausgleichswellen‑Zahn- 39 Nm Loctite ® 243™ Schraube Nockenwellen-Zahnrad 32 Nm Loctite ® 243™ Schraube Rückholfeder Schaltung 20 Nm Loctite ® 243™ Stiftschraube Auspuffflansch 21 Nm Kühlflüssigkeit-Temperatursensor 13 Nm Öldruckschalter 13 Nm Schraube Rotor...
- Seite 111 TECHNISCHE DATEN 22 Kraftstofftankinhalt gesamt ca. 11 l Superkraftstoff bleifrei (ROZ 95) S. 116) Kraftstoffreserve ca. 1,5 l 22.4 Fahrwerk Rahmen Gitterrohrrahmen aus Stahlrohren, pulverbeschichtet Gabel WP Suspension Federbein WP Suspension Bremsanlage vorn Scheibenbremse mit 4-Kolben-Bremssattel hinten Scheibenbremse mit Einkolben-Bremssattel, schwim- mend gelagert Federweg vorn...
- Seite 112 Die angegebenen Reifen stellen eine der möglichen Serienbereifungen dar. Kontaktieren Sie zu möglichen Alternativherstellern einen autorisierten Händler oder qualifizierten Reifenfachhändler. Jeweils geltende lokale Zulassungsvorschriften sowie die jeweiligen technischen Spezifikationen müssen eingehalten werden. Weitere Informationen finden Sie im Bereich Service unter: KTM.COM 22.7 Gabel Gabelartikelnummer...
- Seite 113 TECHNISCHE DATEN 22 22.9 Anzugsdrehmomente Fahrwerk EJOT PT Schraube Kettenschutz ® K60x30 7 Nm Restliche Schrauben Fahrwerk 4 Nm Restliche Muttern Fahrwerk 5 Nm Restliche Schrauben Fahrwerk 5 Nm Schraube Deckelsicherung Aus- 9 Nm gleichsbehälter Hinterradbremse Schraube Kettenschutz 7 Nm Loctite ®...
- Seite 114 22 TECHNISCHE DATEN Schraube Kühlerhalter 10 Nm Schraube Kühlerschutz 7 Nm Schraube Luftfilterkasten 6 Nm Schraube Magnethalter Seitenstän- 5 Nm Loctite ® 243™ Schraube Raddrehzahlsensor‑Rad 8 Nm hinten Loctite ® 243™ Schraube Schalthebel Umlenkung 11 Nm Loctite ® 243™ Schraube Scheinwerfer 8 Nm Schraube Schutzblech 8 Nm...
- Seite 115 TECHNISCHE DATEN 22 Schraube Bremssattel vorn M8x1 30 Nm Loctite ® 243™ Hohlschraube Bremsleitung 24 Nm Mutter Rückspiegel links 16 Nm Restliche Muttern Fahrwerk 45 Nm Restliche Schrauben Fahrwerk 45 Nm Schraube Motorträger 49 Nm Loctite ® 243™ Verschraubung Seitenständer 35 Nm Loctite ®...
- Seite 116 Hiermit erklärt COBO SpA, dass der Funkanlagentyp BT‑ROUTER den relevanten Richtlinien entspricht. Der vollstän- dige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar. Webseite der Zertifizierung: http://www.ktm.com/btrouter Hiermit erklärt JNS Instruments Ltd., dass der Funkanlagentyp 210M1100 den relevanten Richtlinien entspricht.
- Seite 117 BETRIEBSSTOFFE 24 Bremsflüssigkeit DOT 4 / DOT 5.1 Norm / Klassifizierung – Vorgabe – Nur Bremsflüssigkeit verwenden, die der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzt. Empfohlener Lieferant Castrol – REACT PERFORMANCE DOT 4 MOTOREX ®...
- Seite 118 24 BETRIEBSSTOFFE Motoröl (SAE 10W/40) Norm / Klassifizierung – JASO T903 MA2 ( S. 118) – SAE ( S. 118) (SAE 10W/40) Vorgabe – Nur Motoröle verwenden, die den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen. teilsynthetisches Motoröl Empfohlener Lieferant MOTOREX...
- Seite 119 HILFSSTOFFE 25 Kettenreinigungsmittel Empfohlener Lieferant MOTOREX ® – Chain Clean Kettenspray Street Vorgabe Empfohlener Lieferant MOTOREX ® – Chainlube Road Strong Konservierungsmittel für Lacke, Metall und Gummi Empfohlener Lieferant MOTOREX ® – Moto Protect Kraftstoffzusatz Empfohlener Lieferant MOTOREX ® – Fuel Stabilizer Langzeitfett Empfohlener Lieferant...
- Seite 120 26 NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aus- sage zur Qualität. JASO T903 MA2 Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für Motorräder - die Norm JASO T903 MA2 .
- Seite 121 FACHWORTVERZEICHNIS 27 Antiblockiersystem Sicherheitssystem, das das Blockieren der Räder bei Geradeausfahrt ohne Einwirkung von Seitenkräften verhindert KTM MY RIDE System zur Funkkommunikation mit geeigneten Han- dys und Headsets für Telefonie und Audio On‑Board‑Diagnose Fahrzeugsystem, das vorgegebene Parameter der Fahr- zeugelektronik überwacht...
- Seite 122 28 ABKÜRZUNGSVERZEICHNIS Art.‑Nr. Artikelnummer bzw. beziehungsweise zirka etc. et cetera evtl. eventuell ggf. gegebenenfalls Nummer u. a. unter anderem u. Ä. und Ähnliches usw. und so weiter vgl. vergleiche z. B. zum Beispiel...
- Seite 123 Gelbe und orange Symbole zeigen einen Fehlerzustand an, der baldiges Eingreifen erfordert. Aktive Fahrhilfen werden ebenfalls durch gelbe oder orange Symbole dargestellt. Fehlfunktion‑Kontrollleuchte leuchtet gelb – Die OBD hat eine Fehlfunktion in der Fahrzeug- elektronik erkannt. Verkehrsgerecht anhalten und eine autorisierte KTM-Fachwerkstatt kontak- tieren. ABS-Warnleuchte leuchtet gelb – Status- oder Fehlermeldung beim ABS.
- Seite 124 INDEX Datum INDEX einstellen ......36 12-V-Batterie Diagnosestecker ......86 ausbauen .
- Seite 125 Kraftstoffstandanzeige ....26 KTM MY RIDE ..... . . 27 Motor Language .
- Seite 126 INDEX Motorrad Starttaste ......16 mit Hebevorrichtung hinten aufheben ..55 Startvorgang .
- Seite 127 *3214558de* 3214558de 06/2023 KTM Sportmotorcycle GmbH 5230 Mattighofen/Österreich Foto: Mitterbauer/KISKA/KTM KTM.COM...
