4 Technische Daten und Anschlussbelegung

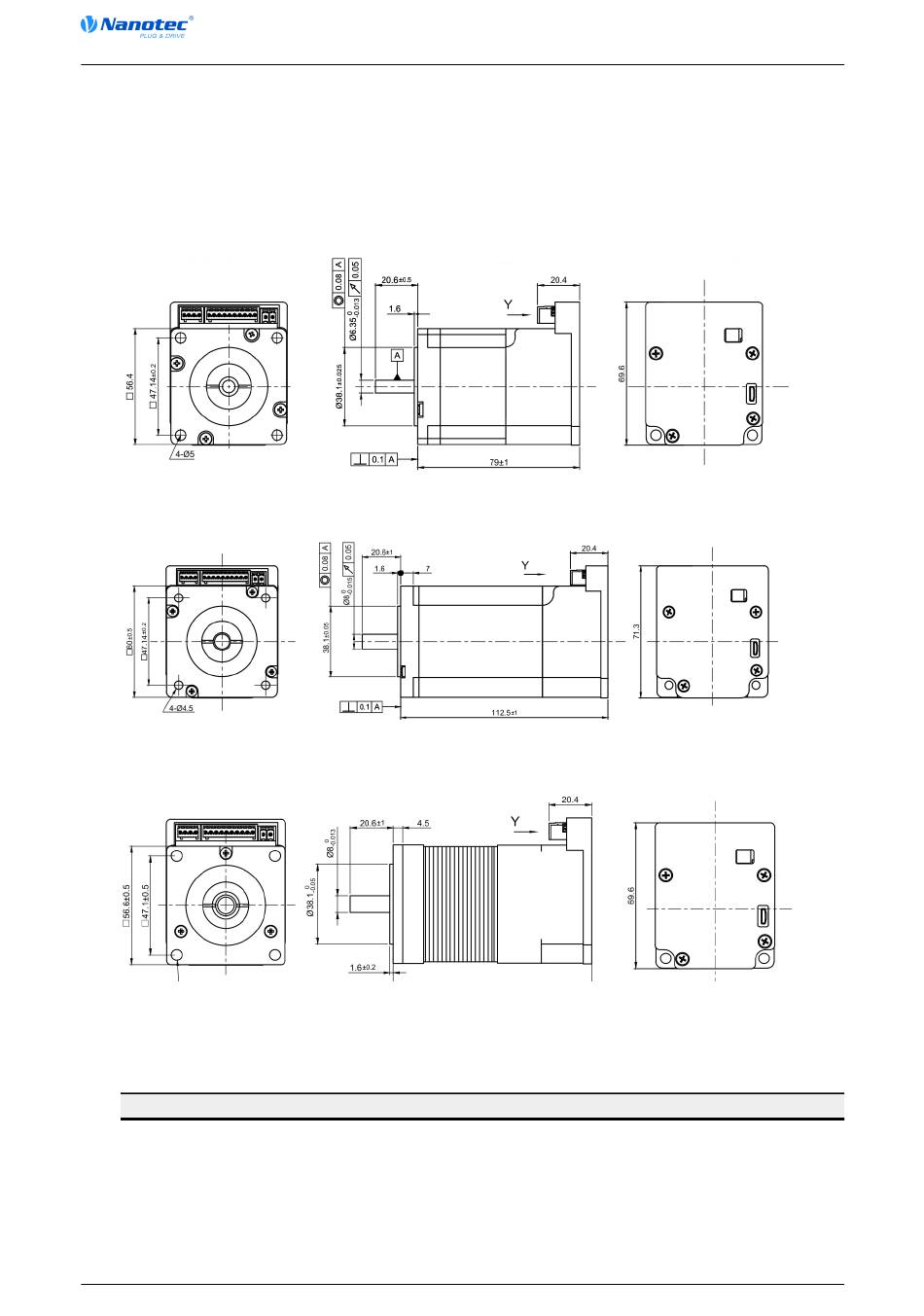

4.1 Maßzeichnungen
4.1.1 PD4-C5918M4204-E-01
Frontansicht und Montierung
4.1.2 PD4-C6018L4204-E-01
Frontansicht und Montierung
4.1.3 PD4-CB59M024035-E-01
Frontansicht und Montierung

4.2 Elektrische Eigenschaften

4.2.1 Technische Daten Motor

Art
Betriebsspannung
Phasenstrom eff.
Version 1.1.7 / 10.09.2014 / FIR-v1436
4 Technische Daten und Anschlussbelegung
Seitenansicht
Seitenansicht
Seitenansicht
PD4-C
Hochpoliger DC-Servo
(Schrittmotor)
12 V bis 48 V
4,2 A
HandbuchPD4-C (USB)
Rückansicht Y
Rückansicht Y
Rückansicht Y
PD4-CB
Niedrigpoliger DC-Servo (BLDC)
12 V bis 24 V
8 A
11
