Neigungssensor AW001
14.4 Schaltausgang „Fenster (normal AUS; Schließer)" [Fno]
Mit der Ausgangsfunktion „Fenster (normal AUS)" können die Schaltausgänge akti-
viert werden, solange die gemessenen Prozesswerte innerhalb eines eingestellten
Wertebereiches liegen.

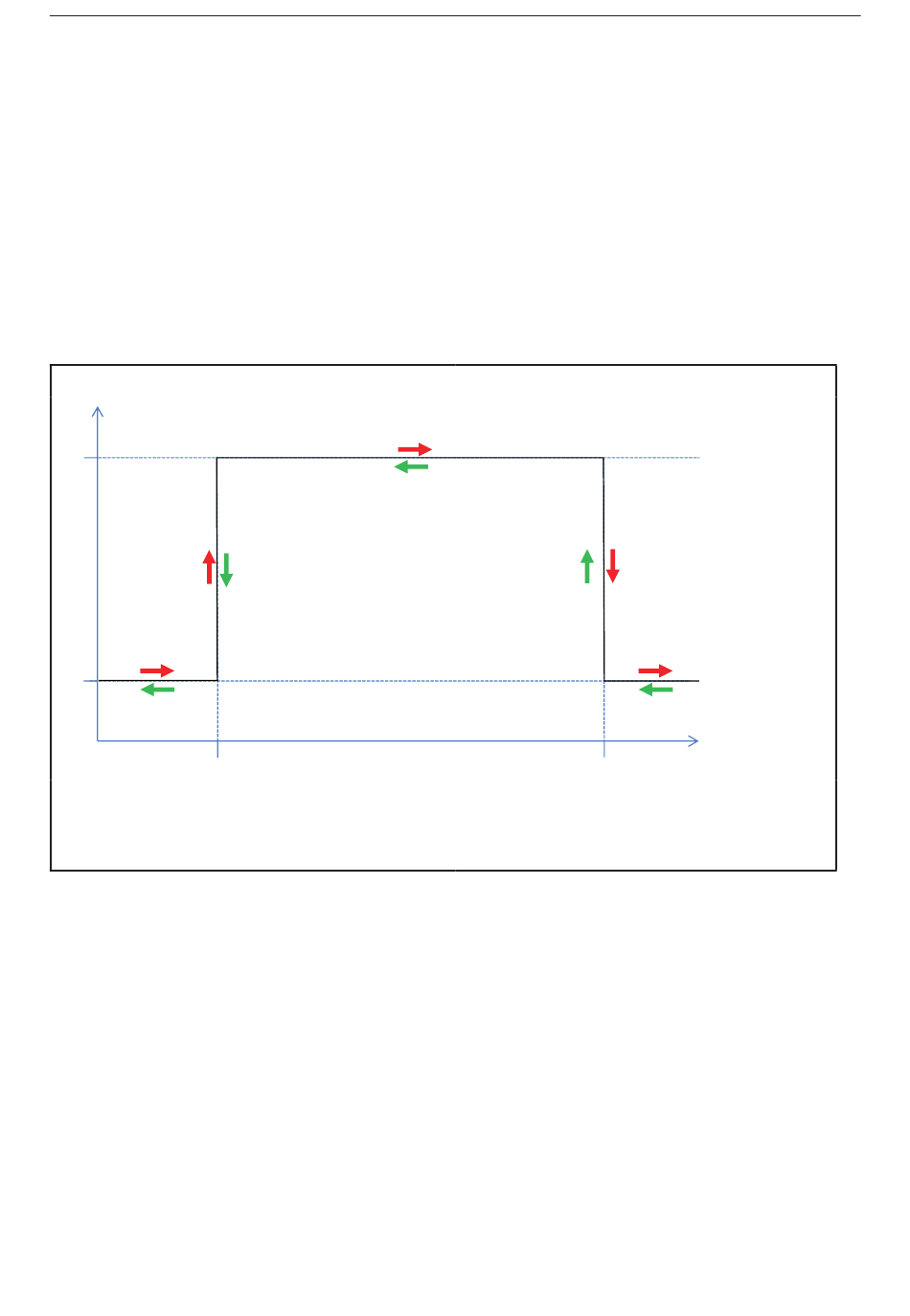

Sobald die untere Schwelle rP überschritten wird, schaltet der entsprechende
Ausgang auf den logischen Zustand „EIN". Steigen die Messwerte weiter über die
Schwelle SP hinaus, so wird der Ausgang wieder ausgeschaltet. (roter Pfad). Für
sinkende Winkelwerte gilt analog der grüne Pfad.
Das damit erreichte Schaltverhalten entspricht einer Bewertung „Wert liegt inner-
halb eines gültigen Fensters".
Schaltausgang
On
Of f
rP
z.B. 45 ° → rP = 4500
32
Fenster
Winkel [°]
SP
z.B. 60 ° → SP = 6000
