Bedienungsanleitung
DE
Elektronischer Drucksensor
AP011 - AP015
autosen
Made in Germany
Made in Germany

Werbung

loading

Inhaltszusammenfassung für autosen AP011

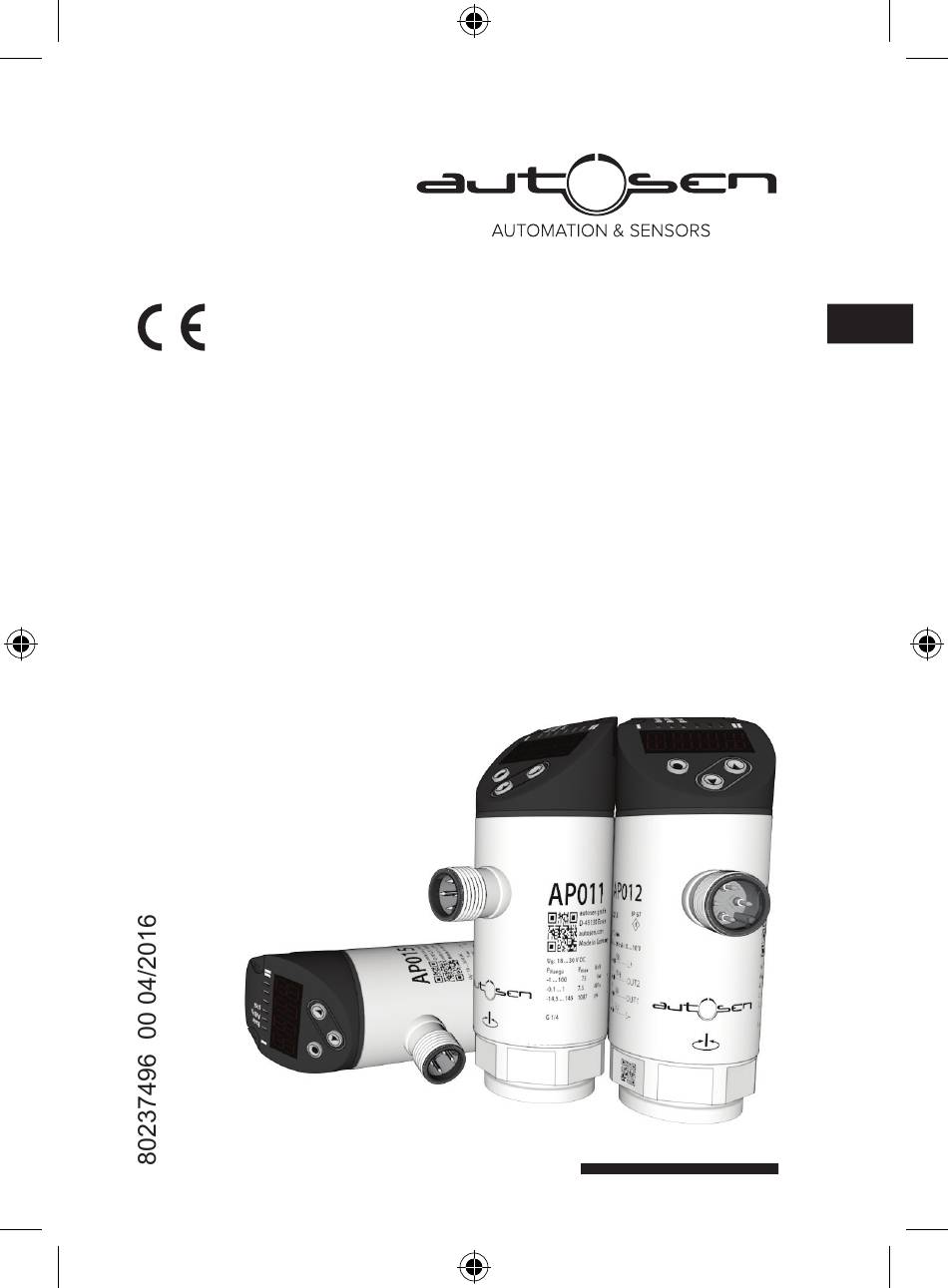

  • Seite 1 Bedienungsanleitung Elektronischer Drucksensor AP011 - AP015 autosen Made in Germany Made in Germany...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������6 4�1 Kommunikation, Parametrierung, Auswertung ����������������������������������������������6 4�2 Schaltfunktion ������������������������������������������������������������������������������������������������6 4�3 IO-Link �����������������������������������������������������������������������������������������������������������7 5 Montage ���������������������������������������������������������������������������������������������������������������8 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 7 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������9 8 Menü...
  • Seite 3 10 Betrieb �������������������������������������������������������������������������������������������������������������20 10�1 Einstellung der Parameter ablesen �����������������������������������������������������������20 10�2 Selbstdiagnose / Fehleranzeigen ��������������������������������������������������������������21 11 Technische Daten und Maßzeichnung �������������������������������������������������������������22 11�1 Einstellbereiche ������������������������������������������������������������������������������������������22 11�2 Weitere technische Daten ��������������������������������������������������������������������������22 12 Werkseinstellung ���������������������������������������������������������������������������������������������23...
  • Seite 4 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument� Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 5 0���100 0…1450 4350 9400 AP012** 0���25 0…362 2175 5075 AP011** -1���10 -14,5…145 1087 2175 Bei statischem Überlastdruck oder max� 100 Mio� Druckzyklen� Für Gasapplikationen >25 bar sind Geräte mit einem Messbereich ≥ 250 bar einzuset- zen! Für den Messbereich 0���100 bar kann bei Gasapplikationen alternativ auf die Sensoren PN7072 oder PN7572 zurückgegriffen werden�...
  • Seite 6 4 Funktion • Das Gerät zeigt den aktuellen Systemdruck in einem Display an� • Es erzeugt Ausgangssignale entsprechend der Betriebsart und der Paramet- rierung� • Zusätzlich stellt es die Prozessdaten über IO-Link zur Verfügung� • Das Gerät ist ausgelegt für volle bidirektionale Kommunikation� Dadurch ste- hen folgende Möglichkeiten zur Verfügung: - Fernanzeige: Aktuellen Systemdruck auslesen und anzeigen�...
  • Seite 7 Möglichkeit, das Gerät im laufenden Betrieb zu paramet- rieren� Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link unter www�autosen�com� Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen unter www�autosen�com�...
  • Seite 8 5 Montage Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei ist� ► Gerät in einen Prozessanschluss G¼ einsetzen� ► Fest anziehen� Empfohlenes Anzugsdrehmoment: 25 bis 35 Nm 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen�...
  • Seite 9 7 Bedien- und Anzeigeelemente 1 bis 8: Indikator-LEDs LED 1 Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 durchgeschaltet ist)� LED 8 Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 durchgeschaltet ist)� LED 2 - 7 Systemdruck in der angegebenen Maßeinheit� 9: Taste Enter [●] - Anwahl der Parameter und Bestätigen der Parameterwerte�...
  • Seite 10 8 Menü 8.1 Menüstruktur: Hauptmenü...
  • Seite 11 8.2 Erläuterung zum Menü 8.2.1 Erläuterung zu Menü-Ebene 1 SPx/rPx Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 bei Hystere- seeinstellung schaltet� SPx/rPx erscheint wenn Parameter [Hno] oder [Hnc] für OUTx, im Menü Erweiterte Funktionen „EF“, eingestellt wurde� FHx/FLx Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 bei Fensterein- stellung schaltet�...
  • Seite 12 9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [●] drücken, um in das Menü zu gelangen� ► [▲] oder [▼] drücken bis gewünsch- ter Parameter angezeigt wird�...
  • Seite 13 Wird [C�Loc] angezeigt beim Versuch, einen Parameterwert zu ändern, ist eine IO-Link-Kommunikation aktiv (vorübergehende Sperrung)� Wird [S�Loc] angezeigt, ist der Sensor per Software dauerhaft verriegelt� Diese Verriegelung kann nur mit einer Parametriersoftware aufgehoben werden� • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ►...
  • Seite 14 • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden� ► Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist� ► [▲] + [▼] gleichzeitig 10 s drücken� > [Loc] wird angezeigt� 10 s Während des Betriebs: [Loc] wird kurzzeitig angezeigt, wenn versucht wird, Parameter- werte zu ändern�...
  • Seite 15 9.2 Anzeige konfigurieren (optional) ► [uni] wählen und Maßeinheit festlegen: - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [inHG] Wählbare Maßeinheiten sind vom jeweiligen Gerät abhän- gig� ► [diS] wählen und Aktualisierungsrate und Orientierung der Anzeige festlegen: - [d1]: Messwertaktualisierung alle 50 ms� - [d2]: Messwertaktualisierung alle 200 ms�...
  • Seite 16 ► [rP1] / [rP2] wählen und Wert einstellen, bei dem der Ausgang zurück- schaltet� rPx ist stets kleiner als SPx� Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen� 9.3.3 Schaltgrenzen bei Fensterfunktion festlegen ► [ou1] /[ou2] muss als [Fno] oder [Fnc] eingestellt sein� ►...
  • Seite 17 9.4.4 Ablesen der Min-/Maxwerte für Systemdruck ► [Hi] oder [Lo] wählen und kurz [●] drücken. [Hi] = Maximalwert, [Lo] = Minimalwert� Speicher löschen: ► [Hi] oder [Lo] wählen� ► [▲] oder [▼] drücken und gedrückt halten, bis [----] angezeigt wird� ► Kurz [●] drücken. 9.4.5 Alle Parameter auf Werkseinstellung zurücksetzen ►...
  • Seite 18 9.4.7 Graphische Darstellung Farbumschaltung Display Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r1ou] / [r2ou], Modus Hysteresefunktion [G1ou] / [G2ou], Modus Hysteresefunk- tion OUT1/ OUT1/ OUT2 OUT2 Messwert > Schaltpunkt OUT1/OUT2; Messwert > Schaltpunkt OUT1/OUT2; Display = rot Display = grün Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r1ou] / [r2ou], Modus Fensterfunktion...
  • Seite 19 Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-12], Modus Hysteresefunktion [G-12], Modus Hysteresefunktion OUT2 OUT2 OUT1 OUT1 Messwert zwischen OUT1 und OUT2; Messwert zwischen OUT1 und OUT2; Display = rot Display = grün Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-12], Modus Fensterfunktion [G-12], Modus Fensterfunktion Messwert außerhalb FL1���FH1 und...
  • Seite 20 Display Farbumschaltung bei Parameter Display Farbumschaltung bei Parameter [r-cF] unabhängig von OUT1 / OUT2� [G-cF] unabhängig von OUT1 / OUT2 Messwert zwischen cFL und cFH; Messwert zwischen cFL und cFH; Display = rot Display = grün Farbumschaltung Display grün Farbumschaltung Display rot Messbereichsanfangswert Messbereichsendwert Unterer Grenzwert (unabhängig von der Ausgangsfunktion)
  • Seite 21 10.2 Selbstdiagnose / Fehleranzeigen Das Gerät verfügt über umfangreiche Möglichkeiten zur Selbstdiagnose� • Es überwacht sich selbsttätig während des Betriebs� • Warnungen und Fehlerzustände werden am Display angezeigt (auch bei aus- geschaltetem Display), zusätzlich sind diese über IO-Link verfügbar� keine Versorgungsspannung zu ►...
  • Seite 22 AP014 3620 3600 24,9 99,5 AP013 1450 1445 0,05 9,95 0,05 24,9 AP012 0,02 0,01 2,49 0,01 -0,9 -0,95 9,95 0,05 AP011 -13,5 144,5 -0,09 0,095 0,995 0,005 ΔP = Schrittweite 11.2 Weitere technische Daten Weitere technische Daten und Maßzeichnung unter www�autosen�com�...
  • Seite 23 12 Werkseinstellung Werkseinstellung Benutzer-Einstellung 25% MEW* 23% MEW* 75% MEW* 73% MEW* bAr / mbAr colr * = Eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar / mbar� Weitere Informationen unter www�autosen�com...
  • Seite 24 Technische Daten und weitere Informationen unter: www.autosen.com...
