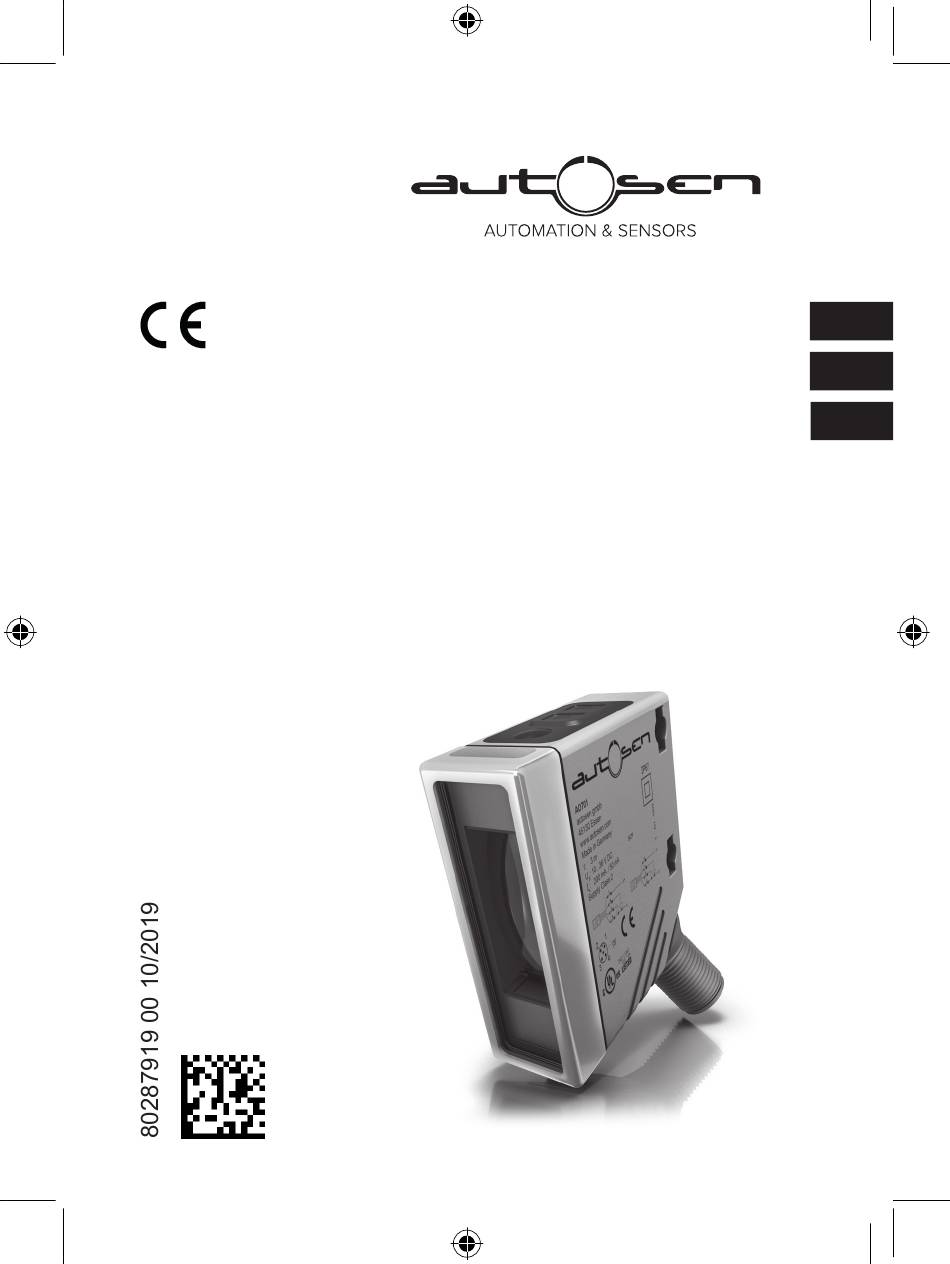

- Seite 1 Bedienungsanleitung Reflexlichtschranke Operating instructions Retro-reflective sensor Notice d‘utilisation Détecteur reflex AO701 autosen Made in Germany...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bestimmungsgemäße Verwendung 3 Montage 3 Bedien- und Anzeigeelemente 3 Elektrischer Anschluss 4 Inbetriebnahme 4 Einstellen der Empfindlichkeit (1-Punkt-Teach) 5 a) Ausgang eingeschaltet, wenn Objekt erkannt 5 Einstellen der Empfindlichkeit ist fehlgeschlagen: 5 b) Ausgang ausgeschaltet, wenn Objekt erkannt 5 Einstellen der Empfindlichkeit (2-Punkt-Teach) 6 a) Ausgang eingeschaltet, wenn Objekt erkannt 6 Einstellen der Empfindlichkeit ist fehlgeschlagen: 6... -
Seite 3: Bestimmungsgemäße Verwendung
Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung Bei der Auswahl des Tripelspiegels darauf achten, dass der Lichtfleck den Tripelspiegel vollständig trifft Maximale Reichweite nur bei genauer Ausrichtung Eine optimale Verschmutzungsreserve erreichen Sie bei Beachten der Funkti- onsreservekurve: → wwwautosencom... -
Seite 4: Elektrischer Anschluss
Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei Schließen Sie das Gerät an 1: L+ 2: Funktionskontrollausgang 3: L- 4: Schaltausgang Beim Einschalten erkennt das Gerät automatisch, ob der Schaltausgang gegen L- (= PNP) oder gegen L+ (= NPN) angeschlossen ist Die Polarität des Funktions- kontrollausgangs wird entsprechend der Polarität des Schaltausgangs gesetzt Beide Ausgänge müssen gleichartig angeschlossen sein: PNP oder NPN! Inbetriebnahme... -
Seite 5: Einstellen Der Empfindlichkeit (1-Punkt-Teach)
Einstellen der Empfindlichkeit (1-Punkt-Teach) Sinnvoll, wenn Objekt sehr transparent ist oder bei dünnen Folien Die Funkti- onsreserve ist jedoch gegenüber dem 2-Punkt-Teach eingeschränkt a) Ausgang eingeschaltet, wenn Objekt erkannt ► Entfernen Sie das Objekt ► [OUToff] für 2 s drücken >... -
Seite 6: Einstellen Der Empfindlichkeit (2-Punkt-Teach)
Einstellen der Empfindlichkeit (2-Punkt-Teach) Sinnvoll, wenn Objekt einen hohen Kontrast zum Spiegel hat oder wenn helle und dunkle Objekte unterschieden werden sollen Es ergibt sich eine bessere Funktionsreserve a) Ausgang eingeschaltet, wenn Objekt erkannt ► Platzieren Sie das Objekt ► [OUTon] für 2 s drücken >... -
Seite 7: Elektronisches Schloss
Elektronisches Schloss ► Zum Verriegeln gleichzeitig [OUTon] und [OUToff] für 1020 s drücken > Quittung: LED-Zustand (gelb) wird invertiert angezeigt ► Zum Entriegeln den Vorgang wiederholen Betrieb Prüfen Sie, ob das Gerät sicher funktioniert Anzeige durch LEDs LED gelb leuchtet Ausgang OUT ist geschaltet Grenze der Schaltpunkt-Nachführung erreicht: LED rot leuchtet... - Seite 8 Contents Functions and features 9 Installation 9 Operating and display elements 9 Electrical connection 10 Set-up 10 Sensitivity setting (1-point teach) 11 a) Output switched ON when object detected 11 Sensitivity setting unsuccessful: 11 b) Output switched OFF when object detected 11 Sensitivity setting (2-point teach) 12 a) Output switched ON when object detected 12...
-
Seite 9: Functions And Features
Align the retro-reflective sensor to the reflector or tape and fix it by means of a mounting fixture When selecting the prismatic reflector ensure that the surface area is greater than the light spot Maximum range only with accurate alignment Optimum excess gain is reached if the excess gain graph is adhered to: → www.autosen.com... -
Seite 10: Electrical Connection
Electrical connection Disconnect the power supply Connect the unit 1: L+ 2: function check output 3: L- 4: switching output On power up, the unit recognises automatically if the switching output is con- nected to L- (= PNP) or to L+ (= NPN) The polarity of the function check output is set according to the polarity of the switching output Both outputs must be connected with the same polarity: PNP or NPN! -
Seite 11: Sensitivity Setting (1-Point Teach)
Sensitivity setting (1-point teach) Useful if the object is highly transparent or with thin film However, excess gain is less than using the 2-point teach a) Output switched ON when object detected ► Remove object ► Press [OUToff] for 2 s >... -
Seite 12: Sensitivity Setting (2-Point Teach)
Sensitivity setting (2-point teach) Useful when the object has high contrast as compared to the reflector or light and dark objects need to be differentiated This results in a higher excess gain a) Output switched ON when object detected ► Position object ►... -
Seite 13: Electronic Lock
Electronic lock ► To lock press [OUTon] and [OUToff] together for 1020 s > Acknowledgement: LED status (yellow) inverted ► To unlock repeat procedure Operation Check whether the unit operates correctly Display by LEDs Yellow LED on OUT output is switched Limit of the switch point compensation reached: Red LED on eg unit out of alignment;... - Seite 14 Contenu Fonctionnement et caractéristiques 15 Montage 15 Eléments de service et d'indication 15 Raccordement électrique 16 Mise en service 16 Réglage de la sensibilité (1 point teach) 17 a) Sortie commutée si l'objet est détecté 17 Réglage de la sensibilité non réussi : 17 b) Sortie non commutée si l'objet est détecté...
-
Seite 15: Fonctionnement Et Caractéristiques
" nid d'abeille " s'assurer que la surface est plus grande que le spot lumineux Portée maximale seulement en cas d'orientation exacte Respecter les courbes de capacité de réserve pour réaliser une capacité de réser- ve d'encrassement optimale : →wwwautosencom... -
Seite 16: Raccordement Électrique
Raccordement électrique Mettre l’installation hors tension Raccorder l'appareil 1: L+ 2: sortie de contrôle 3: L- 4: sortie de commutation Lors de la mise sous tension, l'appareil détecte automatiquement si la sortie de commutation est raccordée à L- (= PNP) ou à L+ (= NPN) La polarité de la sortie de contrôle est mise en fonction de la polarité... -
Seite 17: Réglage De La Sensibilité (1 Point Teach)
Réglage de la sensibilité (1 point teach) Utile si l'objet est très transparent ou en cas de films minces Cependant, la capa- cité de réserve est limitée par rapport au 2 points teach a) Sortie commutée si l'objet est détecté ►... -
Seite 18: Réglage De La Sensibilité (2 Points Teach)
Réglage de la sensibilité (2 points teach) Utile si l'objet a un haut contraste par rapport au réflecteur ou si des objets clairs et foncés doivent être différenciés Il en résulte une meilleure capacité de réserve a) Sortie commutée si l'objet est détecté ►... -
Seite 19: Verrou Électronique
Verrou électronique ► Pour verrouiller appuyer simultanément sur [OUTon] et [OUToff] pendant 1020 s > Validation : état LED (jaune) est inversé ► Pour déverrouiller répéter l'opération Fonctionnement Vérifier le bon fonctionnement de l'appareil Affichage par LED LED jaune allumée La sortie OUT est commutée Limite de la compensation du seuil atteinte : LED rouge allumée... - Seite 20 Technische Daten und weitere Informationen unter: Données techniques et informations supplémentaires sur notre site web à: Technical data and further information at: www.autosen.com...
