6.4.9

WOCHENSTEUERUNG

Mit der Funktion Wochensteuerung können Sie die Abweichungen der Solltemperatur des Ventils an einzelnen
Wochentagen zu bestimmten Uhrzeiten programmieren. Die Abweichungen der Solltemperatur liegen im Bereich von
+/- 10⁰C.
Um die Wochensteuerung zu aktivieren, müssen Sie Modus 1 oder Modus 2 auswählen und markieren. Detaillierte
Einstellungen dieser Modi finden Sie in den folgenden Untermenüpunkten: Modus 1 einstellen und Modus 2 einstellen.
Die Art und Weise der Einstellung der Wochensteuerung wird unter folgendem Punkt dargestellt: 5.9 Wochensteuerung.
6.4.10

WETTERPROGRAMM

Mit diesem Parameter ist es möglich, die Solltemperatur des Ventils für entsprechende Werte der Außentemperaturen
einzustellen. Damit die Wetterfunktion aktiv sein kann, muss der Außensensor an einem nicht der Sonneneinstrahlung
und Witterungsbedingungen ausgesetzten Ort montiert werden. Nach der Installierung und dem Anschluss des Sensors
muss die Funktion Wetterprogramm im Menü des Steuergeräts eingeschaltet werden.
Anhand der festgelegten Punkte werden die Werte für die Zwischenpunkte berechnet.

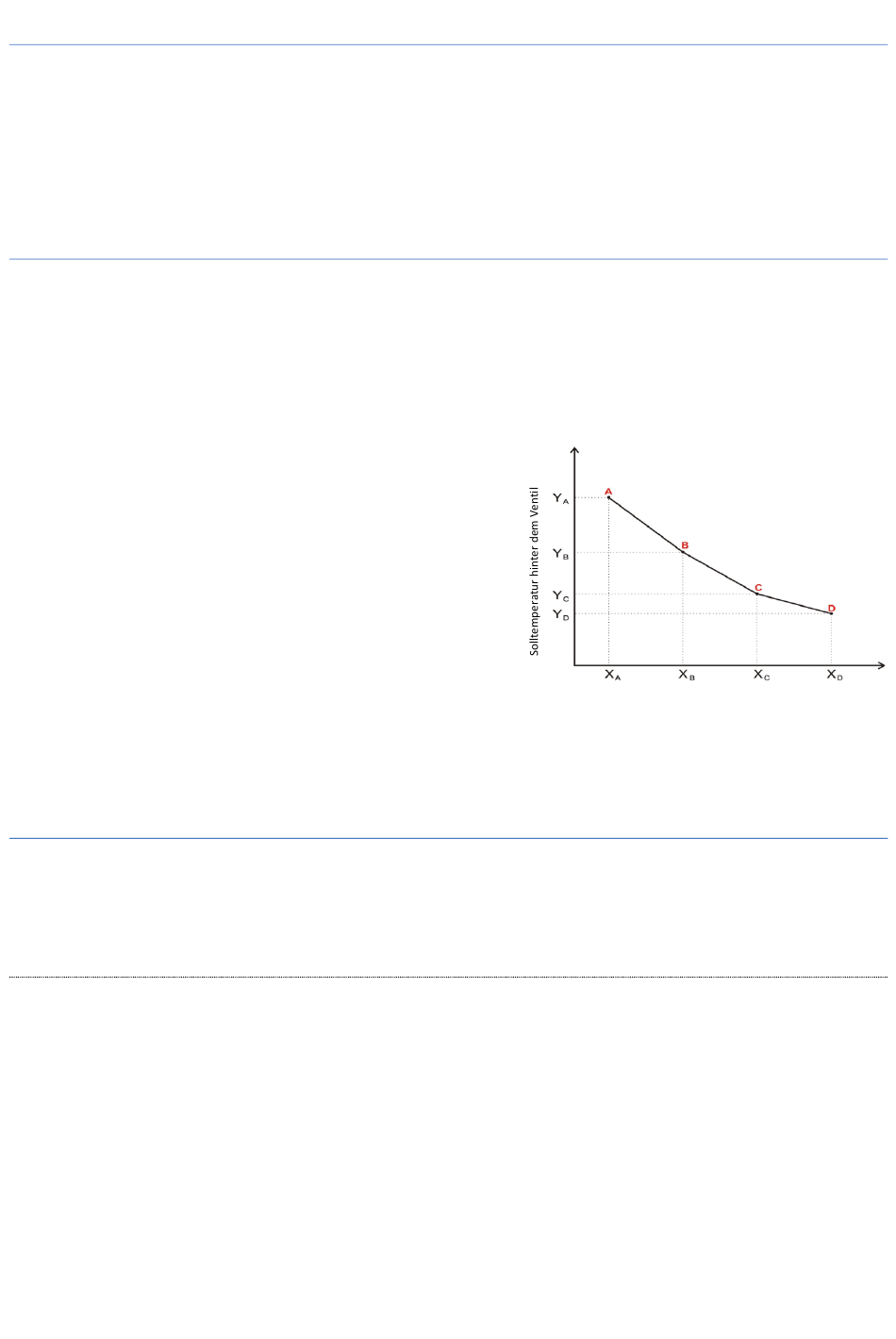

Heizkurve – Dabei handelt es sich um eine Kurve, gemäß der die
Solltemperatur des Steuergeräts anhand der Außentemperatur
ermittelt wird. In unserem Steuergerät wird diese Kurve auf der
Grundlage von vier Solltemperaturpunkten für die jeweiligen Werte
der Außentemperaturen konstruiert. Die Solltemperaturen müssen
für die vier folgenden Außentemperaturen festgelegt werden: -
20°C, -10°C, 0°C und 10°C.
Je mehr Punkte für das Konstruieren einer Kurve verwendet
werden, desto größer ist ihre Genauigkeit, was eine flexible
Formgebung ermöglicht. In unserem Fall scheinen vier Punkte ein sehr
guter Kompromiss für eine hohe Genauigkeit und für die einfache Einstellung des Verlaufs dieser Kurve zu sein.
Wobei für das Steuergerät gilt: XA = -20°C, XB = -10°C,
YA, YB, YC, YD – Solltemperaturen des Ventils für die entsprechenden Außentemperaturen: XA, XB, XC, XD
6.4.11

RAUMTHERMOSTAT

Mit dieser Funktion werden die Betriebsparameter des an das Kesselsteuergerät angeschlossenen Raumthermostaten
eingestellt. Damit die Zusammenarbeit mit dem Raumthermostaten aktiv ist, muss sie nach dem Anschluss durch Auswahl
des entsprechenden Reglertyps aktiviert werden. An das Steuergerät können bis zu zwei Raumthermostaten
angeschlossen werden.
6.4.11.1

AUSWAHL DES THERMOSTATEN

•
Ausgeschaltet
haben soll.
•
Standardregler – Diese Option ist auszuwählen, wenn das Ventil von einem Zweipunkt-Raumthermostat (ohne
RS-Kommunikation) gesteuert werden soll.
•
Regler TECH RS – Diese Option ist auszuwählen, wenn ein Raumthermostat mit RS-Kommunikation an das
Steuergerät angeschlossen wird. Mit einem solchen Raumthermostaten können Sie sich die aktuellen Werte von
Kesselparametern anzeigen lassen und einige Einstellungen ändern, z. B. die Solltemperatur des Kessels und die
WW-Solltemperatur.
•
(Proportionaler) Regler TECH ALGORYTM – diese Option ist nur mit TECH-Reglern verfügbar, die mit RS-
Kommunikation ausgestattet sind. Er funktioniert ordnungsgemäß, nachdem die Option zum Ändern der
Solltemperatur des Ventils und des Raumtemperaturunterschieds konfiguriert wurde.
24
– diese Option ist zu markieren, falls der Raumthermostat keinen Einfluss auf den Ventilbetrieb
XC = 0°C, XD = 10°C,
Außentemperatur
