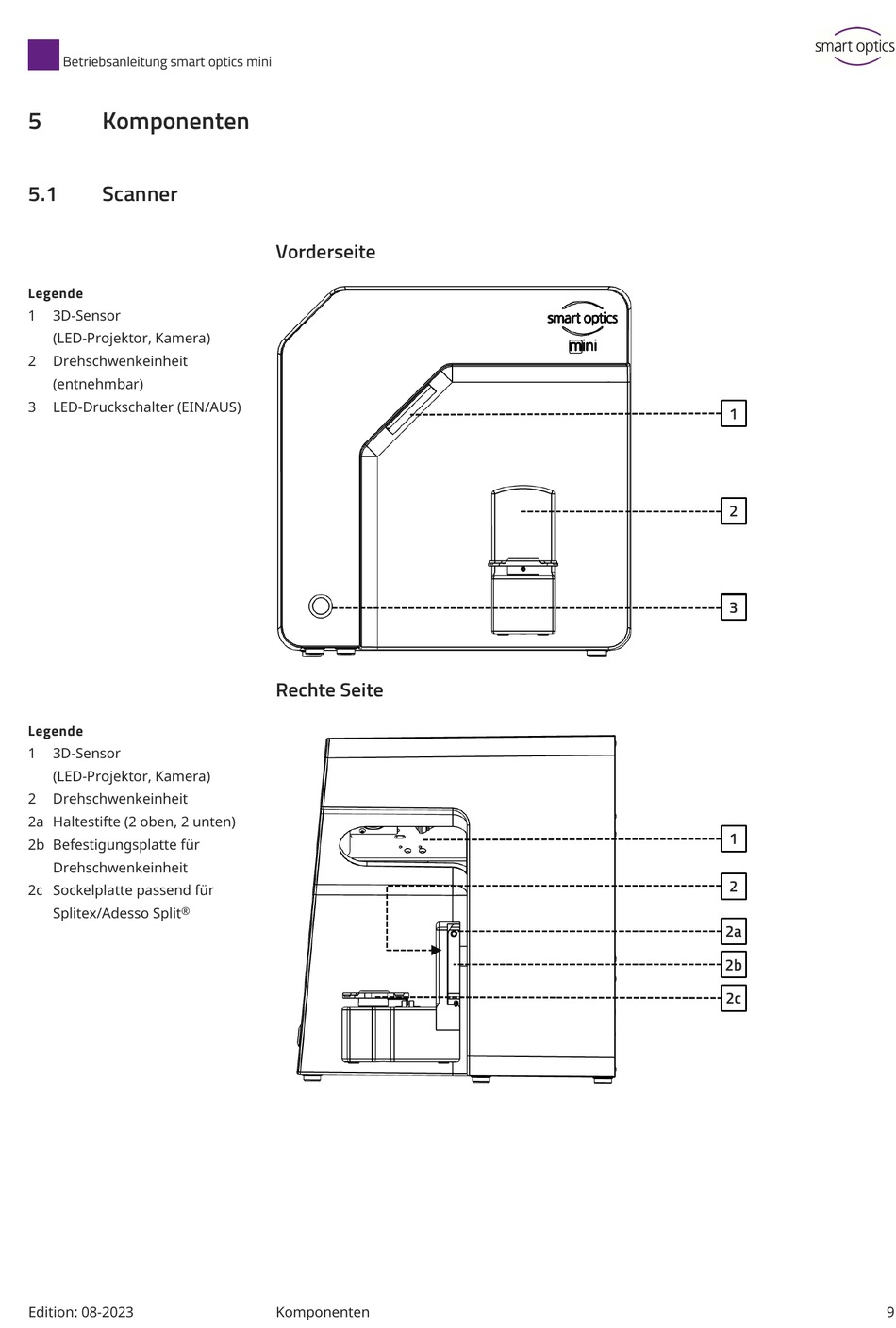

Komponenten
5.1
Scanner
Legende
1
3D-Sensor
(LED-Projektor, Kamera)
2
Drehschwenkeinheit
(entnehmbar)
3
LED-Druckschalter (EIN/AUS)
Legende
1
3D-Sensor
(LED-Projektor, Kamera)
2
Drehschwenkeinheit
2a Haltestifte (2 oben, 2 unten)
2b Befestigungsplatte für
Drehschwenkeinheit
2c Sockelplatte passend für
Splitex/Adesso Split
®
Edition: 08-2023
Vorderseite
Rechte Seite
Komponenten
1
2
3
1
2
2a
2b
2c
