Abdruckhalter - Smart Optics mini Betriebsanleitung


Betriebsanleitung smart optics mini
10.2

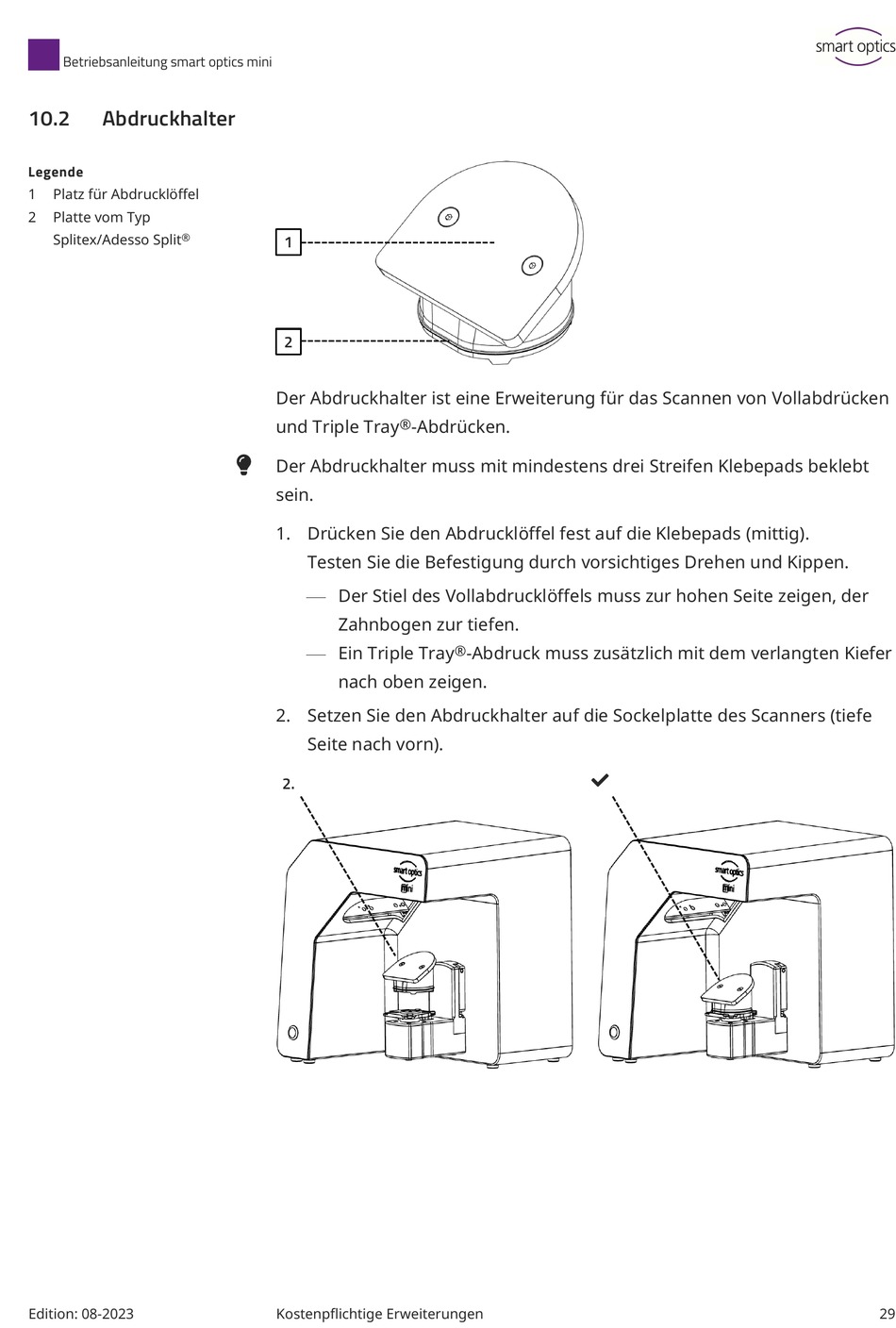

Abdruckhalter

Legende
1 Platz für Abdrucklöffel
2 Platte vom Typ
Splitex/Adesso Split
®
Edition: 08-2023
1
2
Der Abdruckhalter ist eine Erweiterung für das Scannen von Vollabdrücken
und Triple Tray
®
Der Abdruckhalter muss mit mindestens drei Streifen Klebepads beklebt

sein.
1. Drücken Sie den Abdrucklöffel fest auf die Klebepads (mittig).
Testen Sie die Befestigung durch vorsichtiges Drehen und Kippen.
 Der Stiel des Vollabdrucklöffels muss zur hohen Seite zeigen, der
Zahnbogen zur tiefen.
 Ein Triple Tray
nach oben zeigen.
2. Setzen Sie den Abdruckhalter auf die Sockelplatte des Scanners (tiefe
Seite nach vorn).
2.
Kostenpflichtige Erweiterungen
-Abdrücken.
-Abdruck muss zusätzlich mit dem verlangten Kiefer
®

29
