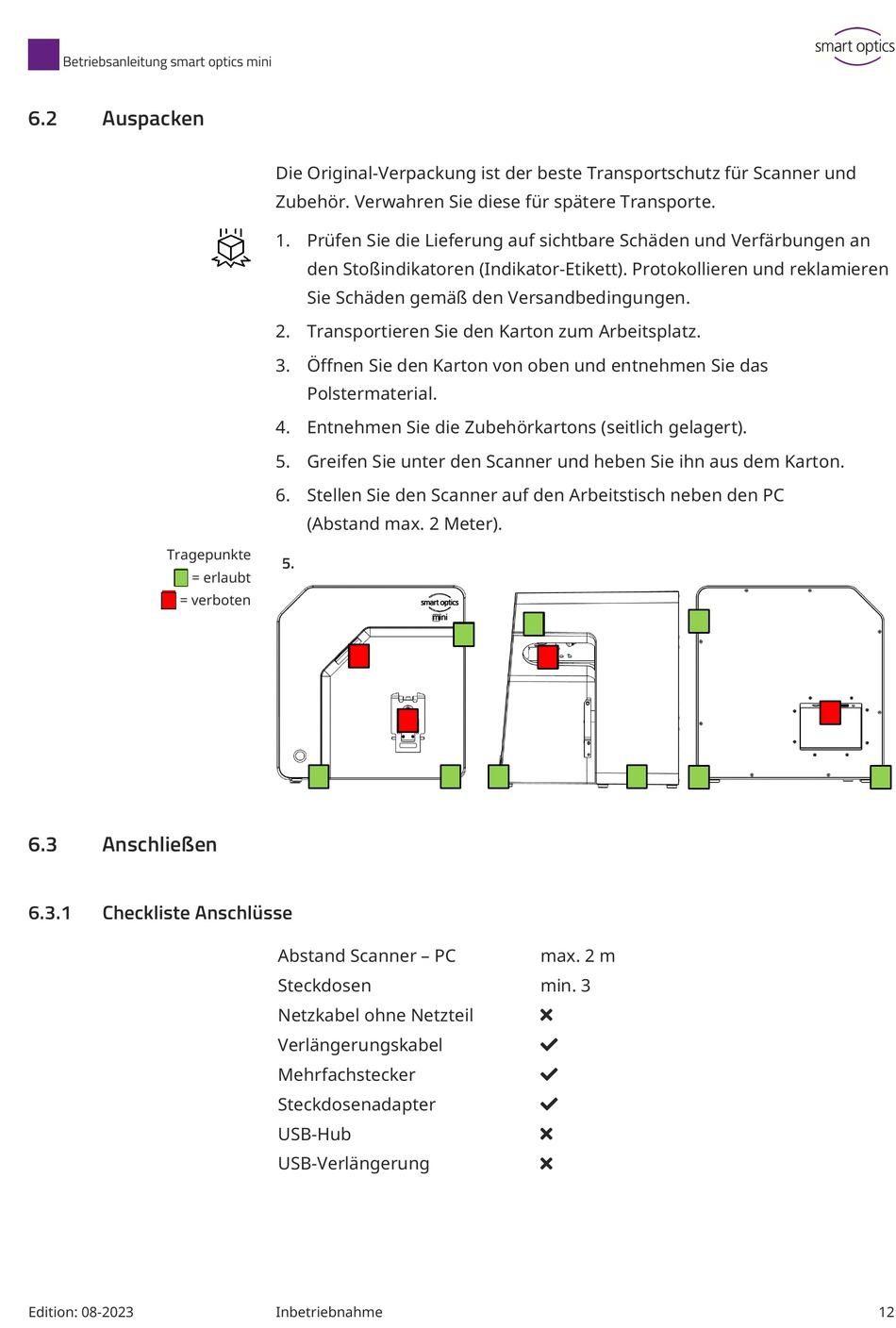

Betriebsanleitung smart optics mini
6.2
Auspacken
Tragepunkte
= erlaubt
= verboten
6.3
Anschließen
6.3.1
Checkliste Anschlüsse
Edition: 08-2023
Die Original-Verpackung ist der beste Transportschutz für Scanner und
Zubehör. Verwahren Sie diese für spätere Transporte.
1. Prüfen Sie die Lieferung auf sichtbare Schäden und Verfärbungen an
den Stoßindikatoren (Indikator-Etikett). Protokollieren und reklamieren
Sie Schäden gemäß den Versandbedingungen.
2. Transportieren Sie den Karton zum Arbeitsplatz.
3. Öffnen Sie den Karton von oben und entnehmen Sie das
Polstermaterial.
4. Entnehmen Sie die Zubehörkartons (seitlich gelagert).
5. Greifen Sie unter den Scanner und heben Sie ihn aus dem Karton.
6. Stellen Sie den Scanner auf den Arbeitstisch neben den PC
(Abstand max. 2 Meter).
5.
Abstand Scanner – PC
Steckdosen
Netzkabel ohne Netzteil
Verlängerungskabel
Mehrfachstecker
Steckdosenadapter
USB-Hub
USB-Verlängerung
Inbetriebnahme
max. 2 m
min. 3
12
