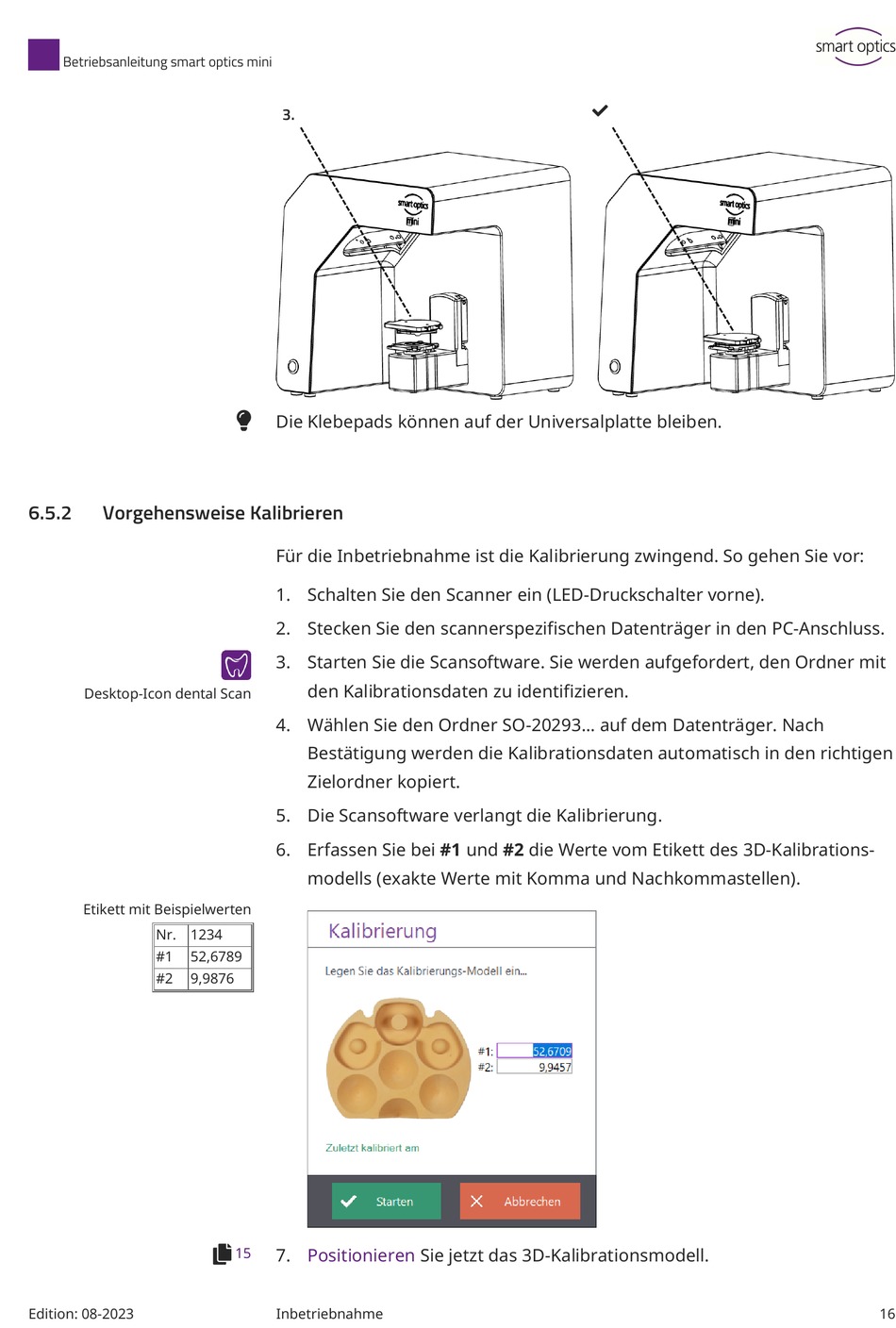

Betriebsanleitung smart optics mini
6.5.2
Vorgehensweise Kalibrieren
Desktop-Icon dental Scan
Etikett mit Beispielwerten
Nr. 1234
#1
52,6789
#2
9,9876
Edition: 08-2023
3.
Die Klebepads können auf der Universalplatte bleiben.
Für die Inbetriebnahme ist die Kalibrierung zwingend. So gehen Sie vor:
1. Schalten Sie den Scanner ein (LED-Druckschalter vorne).
2. Stecken Sie den scannerspezifischen Datenträger in den PC-Anschluss.
3. Starten Sie die Scansoftware. Sie werden aufgefordert, den Ordner mit
den Kalibrationsdaten zu identifizieren.
4. Wählen Sie den Ordner SO-20293... auf dem Datenträger. Nach
Bestätigung werden die Kalibrationsdaten automatisch in den richtigen
Zielordner kopiert.
5. Die Scansoftware verlangt die Kalibrierung.
6. Erfassen Sie bei #1 und #2 die Werte vom Etikett des 3D-Kalibrations-
modells (exakte Werte mit Komma und Nachkommastellen).
7.
Positionieren
15
Inbetriebnahme
Sie jetzt das 3D-Kalibrationsmodell.
16
