Installation ummanteltes Kabel im Kabelschutzrohr
3.4.2

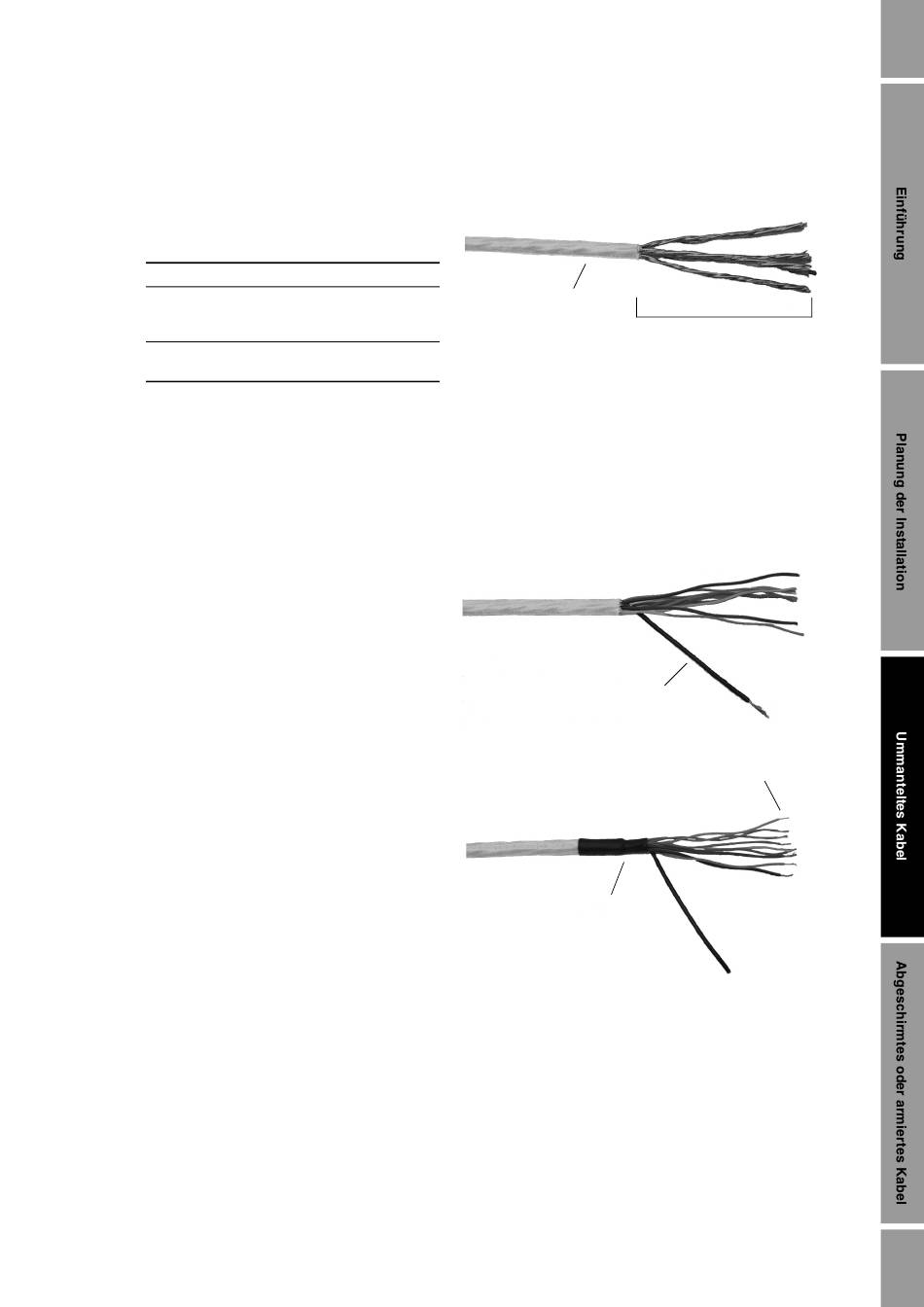

Vorbereitung des Kabels an der Auswerteelektronik
1. Isolieren Sie die Länge x des
Kabelmantels ab (siehe nachfolgend).
Auswerteelektronik
Alle MVD
RFT9739 Feldgerät
IFT9701
Modell 3700 9-adrig
RFT9739 Rackversion
Modell 3500 9-adrig
2. Entfernen Sie die durchsichtige
Umhüllung innerhalb des Kabelmantels
sowie das Füllmaterial zwischen
den Adern.
3. Entfernen Sie die Folie, die um die
isolierten Adern gewickelt ist und
trennen Sie dann die Adern voneinander.
4. Identifizieren Sie die Beilitzen des
Kabels. Nehmen Sie die Beilitzen
zusammen. Trennen Sie die anderen
Adern des Kabels voneinander. Drehen
Sie die Beilitzen zusammen.
5. Schieben Sie den 75 mm (3 in.) langen
Schrumpfschlauch über die Beilitzen.
Schieben Sie den Schrumpfschlauch so
nahe wie möglich an den Kabelmantel.
6. Schieben Sie den 40 mm (1½ in.)
langen Schrumpfschlauch über den
Kabelmantel. Der Schrumpfschlauch
sollte alle Beilitzen komplett abdecken
die nahe am Kabelmantel frei bleiben.
7. Ohne das Kabel zu verbrennen,
erwärmen Sie die Schrumpfschläuche,
um diese aufzuschrumpfen. Empfohlene
Temperatur ist 121 °C (250 °F).
8. Kabel abkühlen lassen, dann jede Ader
5 mm (¼ in.) abisolieren.
9-adrige Durchfluss-Messsystem Kabel Vorbereitung und Installation
Länge x
115 mm (4½ in.)
100 mm (4 in.)
75 mm (3 in.)
Ummantelung
Beilitzen im
Schrumpfschlauch
5 mm (¼ in.) abisoliert
Schrumpfschlauch
Länge x
15
