Installation abgeschirmtes oder armiertes Kabel mit Kabelverschraubungen
5. Entfernen Sie die durchsichtige
Umhüllung innerhalb der inneren
Ummantelung sowie das Füllmaterial
zwischen den Adern.
6. Entfernen Sie die Folie, die um die
isolierten Adern gewickelt ist und
trennen Sie dann die Adern voneinander.
7. Identifizieren Sie die Beilitzen des
Kabels. Nehmen Sie die Beilitzen
zusammen. Trennen Sie die anderen
Adern des Kabels voneinander. Drehen
Sie die Beilitzen zusammen.
8. Kürzen Sie 5 mm (¼ in.) des 75 mm
(3 in.) langen Schrumpfschlauchs und
schieben diesen dann über die Beilitzen.
Drücken Sie den Schrumpfschlauch
so nahe wie möglich an die innere
Ummantelung.
9. Schieben Sie den 40 mm (1½ in.)
langen Schrumpfschlauch über die
innere Ummantelung. Der Schrumpf-
schlauch sollte alle Beilitzen komplett
abdecken die nahe an der inneren
Ummantelung frei bleiben, aber nicht
die Abschirmung abdecken.
10. Ohne das Kabel zu verbrennen,
erwärmen Sie die Schrumpfschläuche,
um diese aufzuschrumpfen. Empfohlene
Temperatur ist 121 °C (250 °F).
11. Kabel abkühlen lassen, dann jede Ader
5 mm (¼ in.) abisolieren.
12. Schieben Sie eine der mitgelieferten
metallenen Kabelklemme über das
Schirmgeflecht.
• Verwenden Sie die grössere Klemme
für das mit PVC ummantelte Kabel.
• Verwenden Sie die kleinere Klemme
für das mit FEP ummantelte Kabel.
• Stellen Sie sicher, dass die Klemme
wie dargestellt ausgerichtet ist.
26

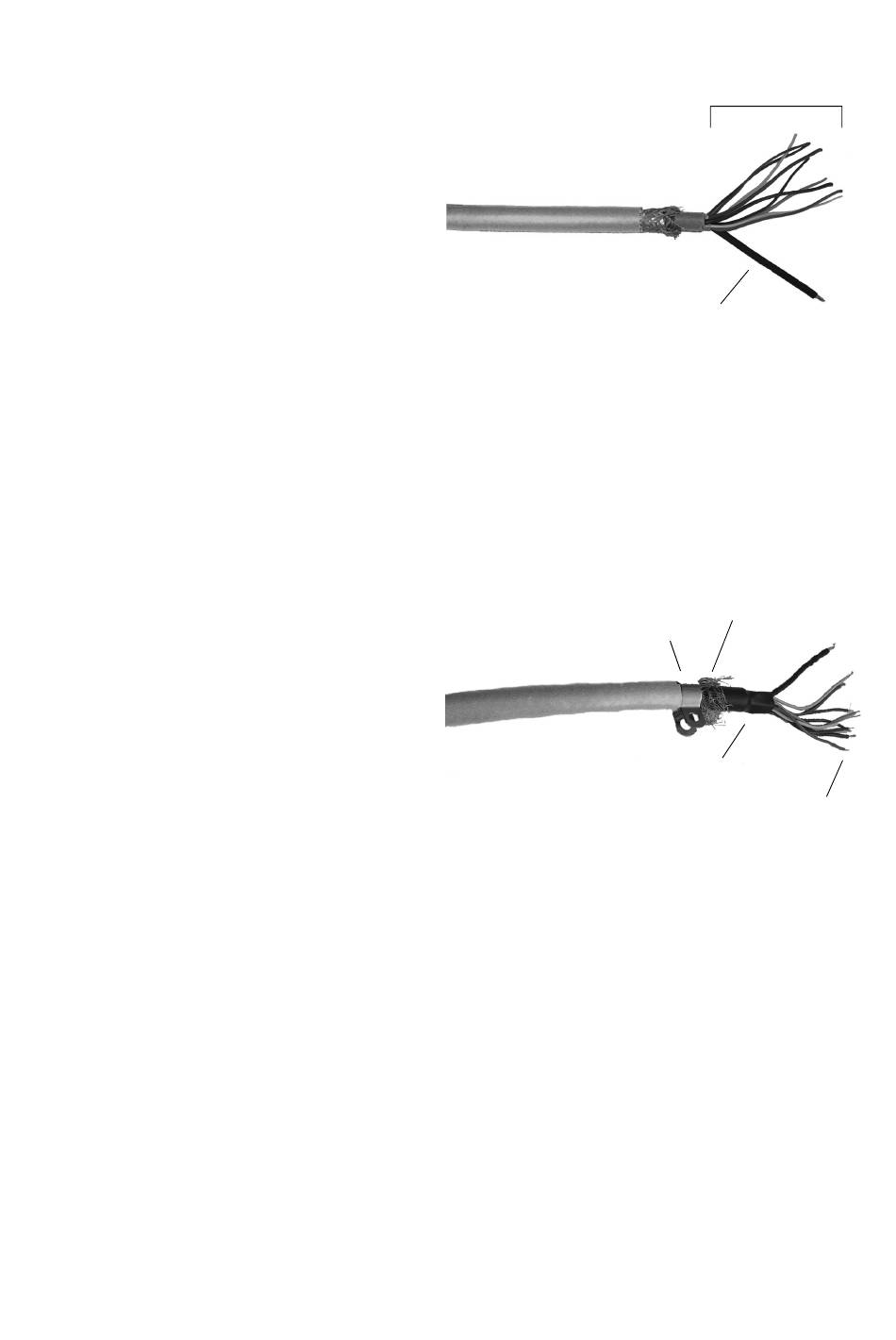

Beilitzen im Schrumpfschlauch
9-adrige Durchfluss-Messsystem Kabel Vorbereitung und Installation
75 mm (3 in.)
Abschirmung
Klemme
Schrumpfschlauch
5 mm (¼ in.) abisoliert
