3.2.5
Anschluss der Adern an die Anschlussklemmen des
Core-Prozessors
Nach der Vorbereitung und (sofern erforderlich) Abschirmung des 4-adrigen Kabels die
einzelnen Adern des 4-adrigen Kabels an die Anschlussklemmen des Core-Prozessors
anschließen.
1.
2.
3.
4.
Installationsanleitung
Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik

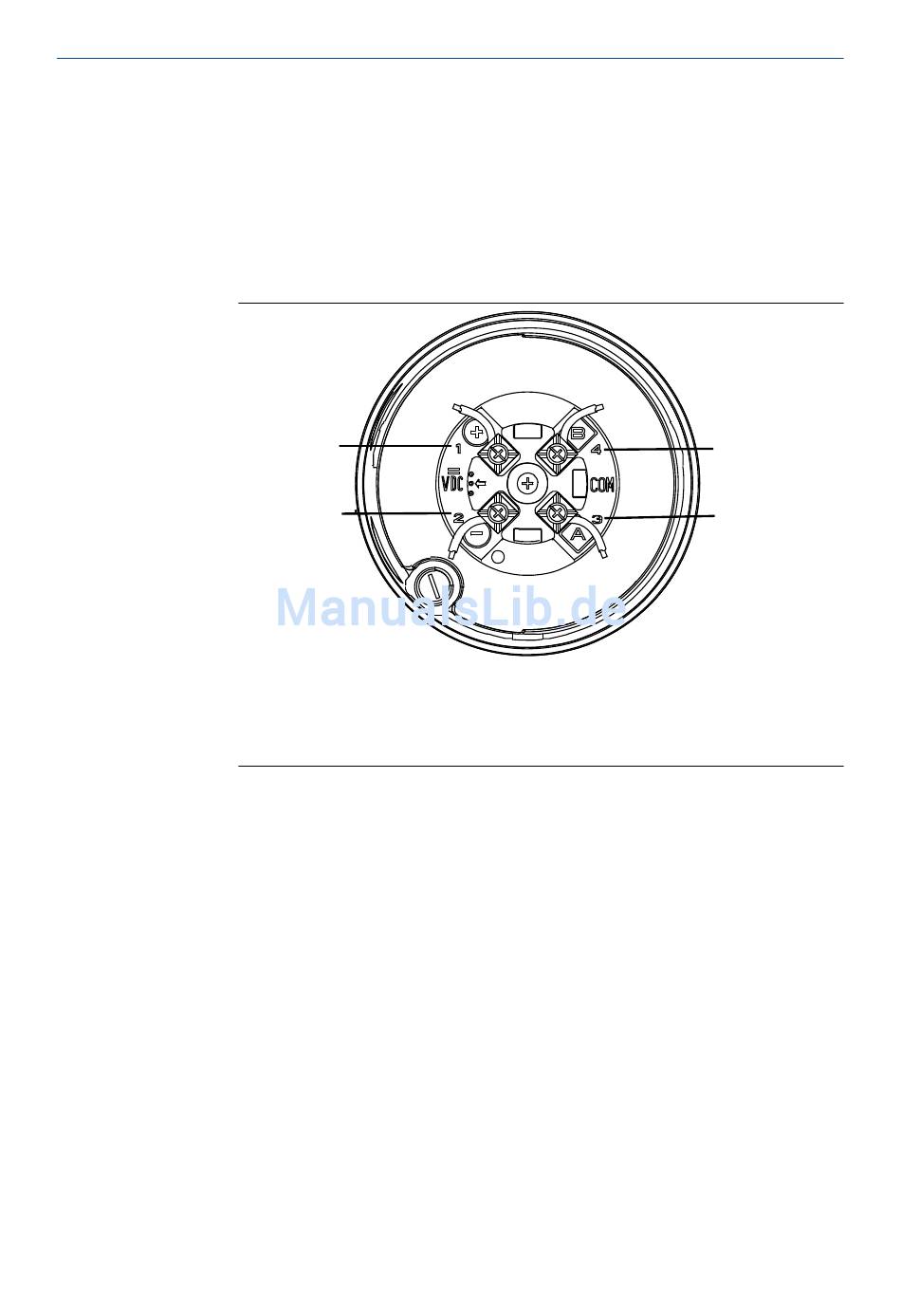

Die Adern an die Anschlussklemmen des Core-Prozessors anschließen.
A
B
A. Anschlussklemme 1 (Spannungsversorgung +): rot
B. Anschlussklemme 2 (Spannungsversorgung -): schwarz
C. Anschlussklemme 3 (RS-485/A): weiß
D. Anschlussklemme 4 (RS-485/B): grün
Die Abdeckung des Core-Prozessors wieder aufsetzen.
Die Schrauben der Abdeckung mit den folgenden Anzugsmomenten anziehen:
•
10-13 lbf-in. (1,13-1,47 Nm) bei einem Aluminiumgehäuse
•
Min.19 lbf-in. (2,1 Nm) bei einem Edelstahlgehäuse
Wenn die Abdeckung korrekt aufliegt, besteht zwischen der Abdeckung und der
Basis keine Lücke.
Die Adern gemäß der Installationsanleitung der Auswerteelektronik an die
Anschlussklemmen der Auswerteelektronik anschließen.
A A
D
C
