Anschlussklemmen Referenz

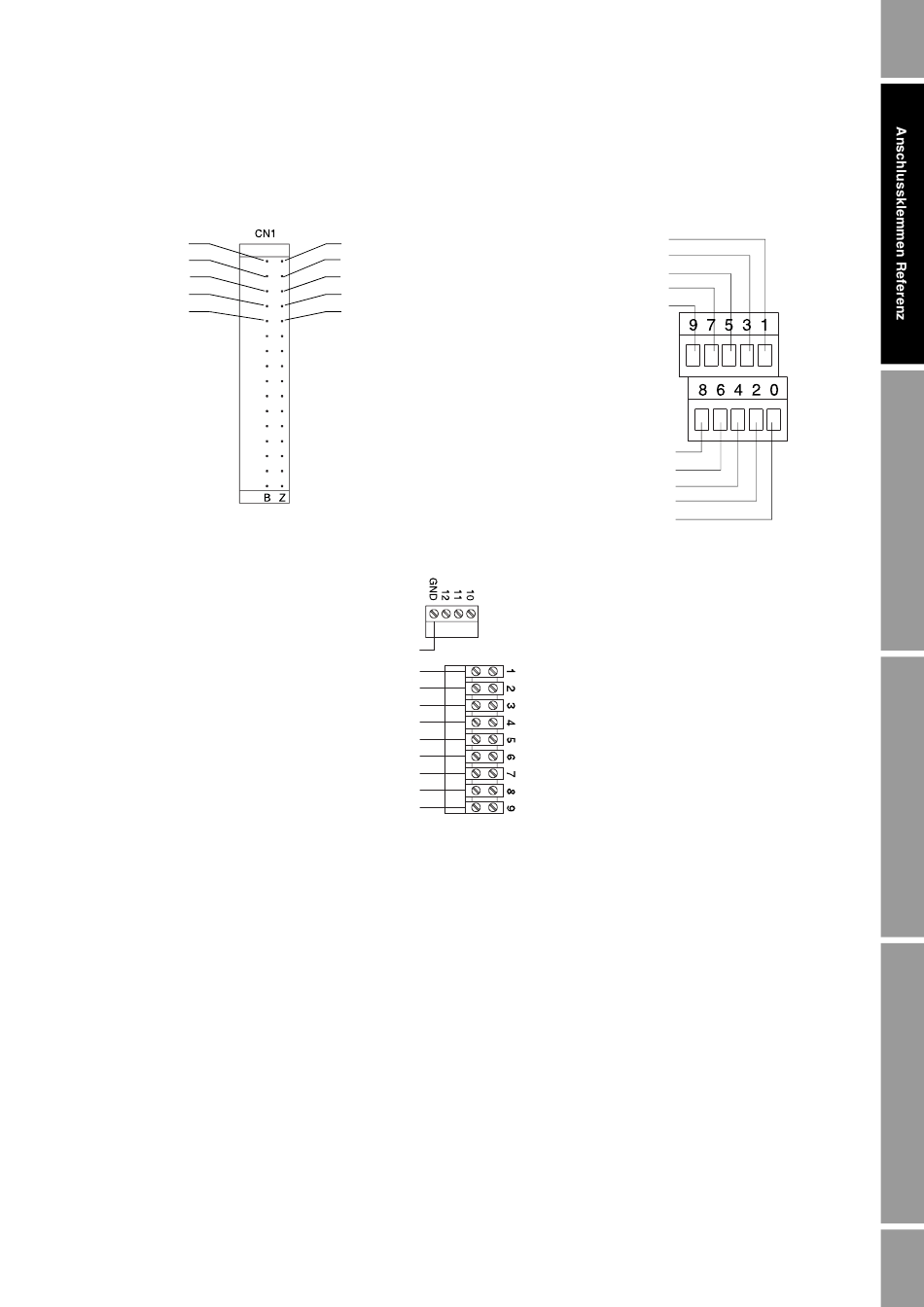

Abb. A-4
Auswerteelektronik RFT9739 und IFT9701 Anschlussklemmenblöcke
RFT9739 Rackversion
Rot (B2)
Gelb (B4)
Orange (B6)
Weiss (B8)
Grau (B10)
Schwarz (Beilitzen) (GND)
9-adrige Durchfluss-Messsystem Kabel Vorbereitung und Installation
(Z2) Braun
(Z4) Schwarz (Beilitzen)
(Z6) Violett
(Z8) Grün
(Z10) Blau
IFT9701
Braun (1)
Rot (2)
Orange (3)
Gelb (4)
Grün (5)
Blau (6)
Violett (7)
Grau (8)
Weiss (9)
RFT9739 Feldgerät
Braun (1)
Orange (3)
Grün (5)
Violett (7)
Weiss (9)
Grau (8)
Blau (6)
Gelb (4)
Rot (2)
Schwarz (Beilitzen) (0)
