Temperatur-Offset
Einbauhinweise
8
einstellbar, ± 5 °C, zur Justierung der Temperaturanzeige
Montage
Für die 3-A konforme Installation muss folgendes beachtet werden:
Nachdem das Gerät montiert wurde, muss die hygienische Integrität sichergestellt werden. Es
müssen 3-A konforme Prozessanschlüsse eingesetzt werden.
Der Sensor muss vollständig in die Flüssigkeit eintauchen. Es dürfen keine Luftblasen im Sensorbe-
reich auftreten.

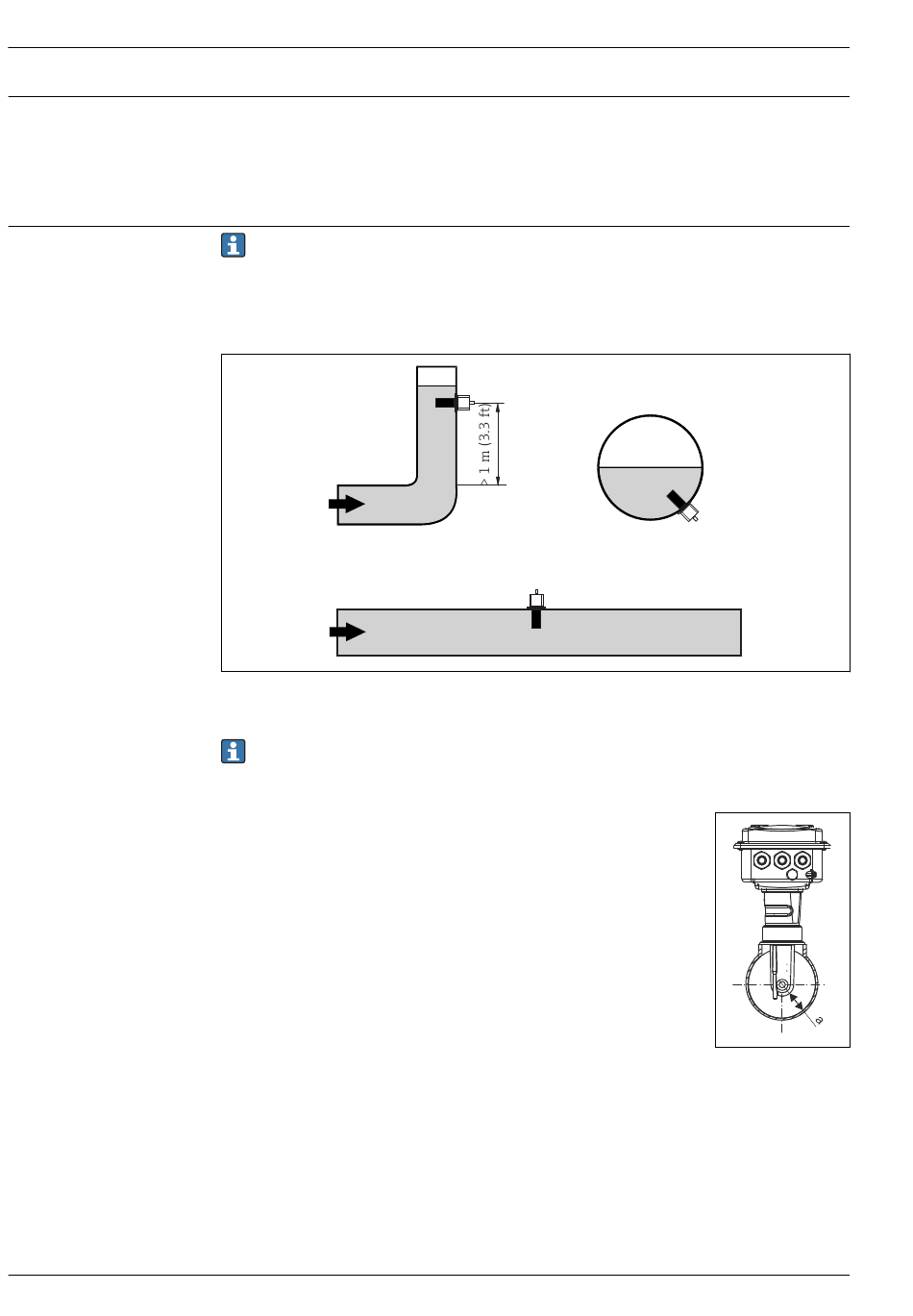

 6 Einbaulagen von Leitfähigkeitssensoren
Bei Änderung der Strömungsrichtung (nach Rohrbiegungen) kann es im Medium zu Verwirbe-
lungen kommen. Installieren Sie den Sensor in mindestens 1 m (3,3 ft) Abstand nach einer
Rohrbiegung.
Bei engen Einbauverhältnissen wird der Ionenstrom in der Flüssigkeit
durch die Wandungen beeinflusst. Dieser Effekt wird durch den sogenann-
ten Einbaufaktor kompensiert. Der Einbaufaktor kann im Messumformer
für die Messung eingegeben werden oder die Zellkonstante wird durch
Multiplikation mit dem Einbaufaktor korrigiert.
Die Größe des Einbaufaktors hängt vom Durchmesser und der Leitfähigkeit
des Rohrstutzens sowie dem Wandabstand a des Sensors ab.
Bei ausreichendem Wandabstand (a > 15 mm, ab DN 65) kann der Einbau-
faktor f unberücksichtigt bleiben (f = 1,00).
Bei kleineren Wandabständen wird der Einbaufaktor für elektrisch isolie-
rende Rohre größer (f > 1), im Fall elektrisch leitender Rohre kleiner (f <
1).
Er kann mittels Kalibrierlösungen ausgemessen oder näherungsweise aus
untenstehendem Diagramm bestimmt werden.
Smartec CLD134
A0017691
A0005440
 7 Einbau CLD134
a Wandabstand
