Smartec CLD134
Messeinrichtung
Endress+Hauser
• Prozesstemperatur, Prozessdruck
Durch Verwendung spezieller Materialien ist der Sensor für Dauertemperaturen bis 125 °C (257 °F)
geeignet. Für Sterilisationsphasen darf er kurzzeitig (max. 60 min) bis zu 150 °C (300 °F) betrieben
werden. Die Druckfestigkeit beträgt 12 bar (174 psi), abs bis zu 90 °C (194 °F) und liegt bei höhe-
ren Temperaturen stets oberhalb des jeweiligen Dampfdruckes. Der Sensor ist für Unterdruckan-
wendungen geeignet.
• Temperaturmessung
Integriert in den Sensor ist ein Temperaturfühler mit einer Temperaturansprechzeit t
ger als 26 s. Dadurch sind wirtschaftliche Phasentrennungen bei unterschiedlichen und schnell
wechselnden Prozesstemperaturen möglich. Für eine lange Lebensdauer des gesamten Sensors ist
der Temperaturfühler ohne Verwendung von Dichtungen in den PEEK-Körper eingebettet.
• Temperaturkompensation
Im Smartec CLD134 sind folgende Arten der Temperaturkompensation vorhanden:
– Lineare Kompensation mit frei einstellbarem Temperaturkoeffizienten α
– Kompensation gemäß IEC 60746-3 für NaCl
– Kompensation gemäß frei programmierbarer Koeffiziententabelle mit max. 10 Elementen.
• Konzentrationsmessung
Der Messumformer kann von der Betriebsart Leiftfähigkeit auf die Betriebsart Konzentration
umgeschaltet werden. In dieser Betriebsart sind vier frei programmierbare und verschiedene fest
abgespeicherte Konzentrationskurven insbesondere für übliche CIP-Lösungen verfügbar. Dadurch
ist es möglich, die Konzentration direkt in % anzuzeigen.
• Parametersatzferneinstellung
Smartec CLD134 ist mit Parametersatzferneinstellung (Messbereichsumschaltung, MBU) erhält-
lich,
– um einen großen Messbereich abzudecken.
– um bei Produktwechseln die Temperaturkompensation anzupassen.
– um Konzentrationskurven umzuschalten.
• Bauformen
Das Messsystem Smartec CLD134 ist sowohl als Kompaktausführung für einfachste Montage als
auch als abgesetzte Ausführung (Sensor und Messumformer sind über ein Kabel verbunden) ver-
fügbar. Darüber hinaus kann der Messumformer separat ohne Sensor bestellt werden.
Eine komplette Messeinrichtung besteht aus:
• dem Messumformer Smartec CLD134 in Getrenntausführung
• dem Leitfähigkeitssensor CLS54 mit integriertem Temperaturfühler und Festkabel
oder
• der Kompaktausführung mit integriertem Leitfähigkeitssensor CLS54
Optional für die Getrenntausführung: Verlängerungskabel CLK6, Verbindungsdose VBM, Montage-
satz für Mastmontage

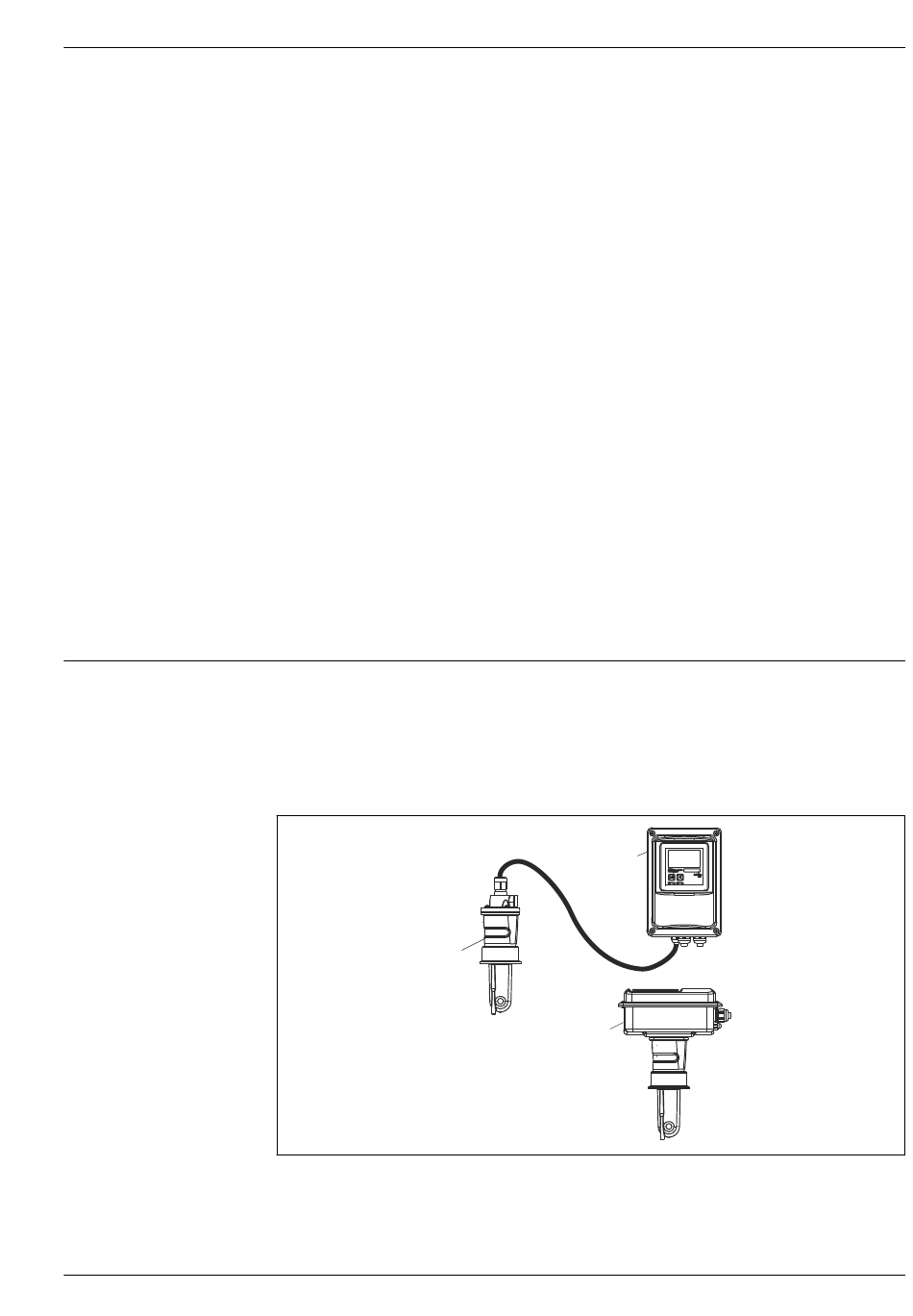

 2 Beispiel für eine Messeinrichtung mit CLD134
A Leitfähigkeitssensor CLS54
B Messumformer Smartec CLD134
C Kompaktausführung Smartec CLD134 mit integriertem Leitfähigkeitssensor CLS54
A
C
B
ENDRESS+HAUSER
SMARTEC S
ALARM
+
CAL
–
E
von weni-
90
A0005438
