Sensoranschluss
Kabeleinführungen
Versorgungsspannung
6
Der Sensoranschluss der separaten Version erfolgt über ein mehradriges, geschirmtes Festkabel. Zur
Verlängerung des Kabels müssen Sie die Installationsdose VBM und das Verlängerungskabel CLK6
verwenden (siehe Zubehör).
4

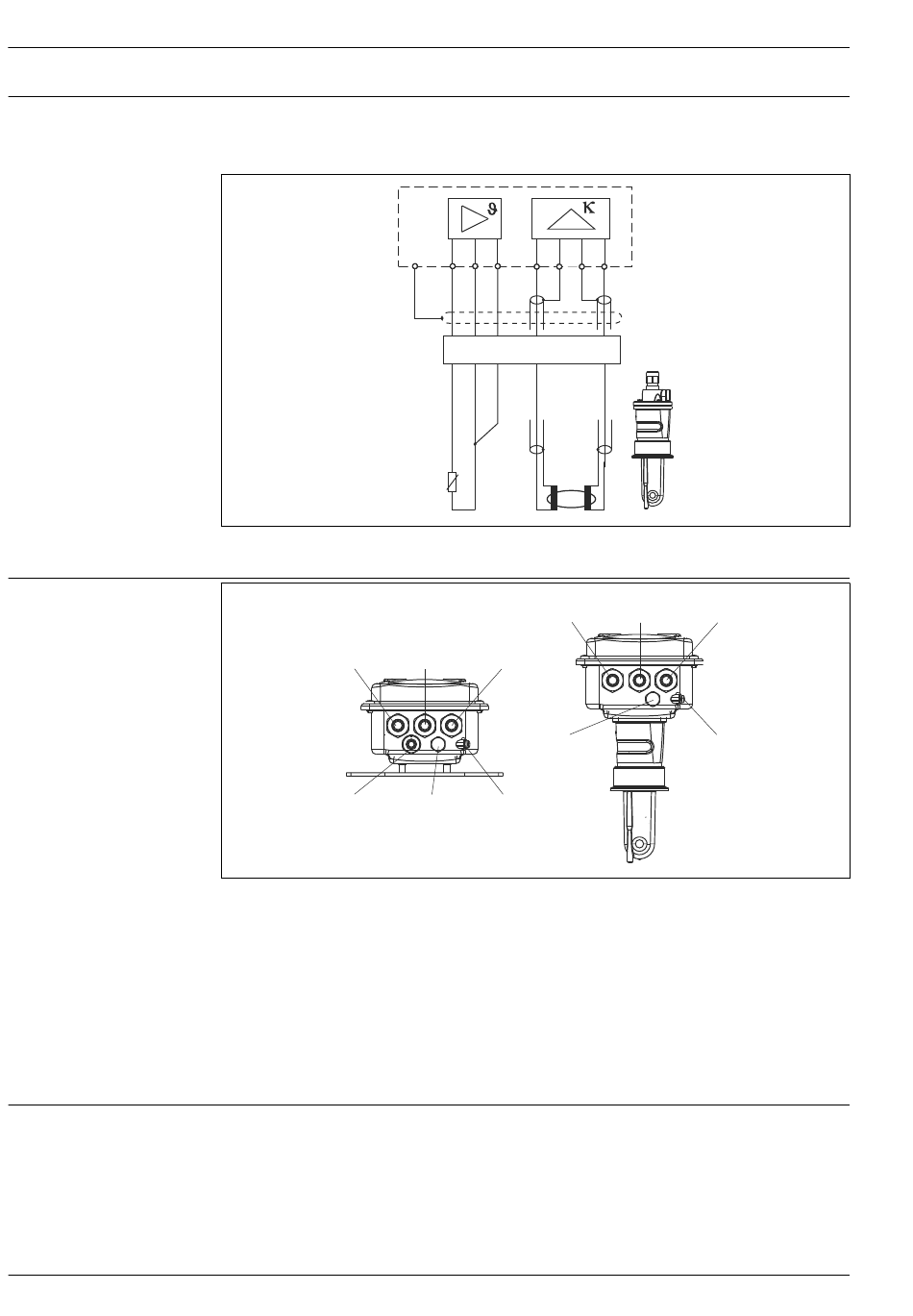

Anschlussschema CLD134
1
6
5
Anordnung der Kabeldurchführungen
A
Separate Ausführung
1
Blindstopfen, Analog-Ausgang, Binär-Eingang
2
Kabeldurchführung für Alarmkontakt
3
Kabeldurchführung für Hilfsenergie
4
Funktionserde (FE)
5
Druckausgleichselement DAE (Goretex®-Filter)
6
Kabeldurchführung für Sensoranschluss, Pg 9
je nach Bestellversion:
• 100/115/230 V AC +10/-15 %, 48 ... 62 Hz
• 24 V AC/DC +20/-15 %
12
S
11
13
83
16 15 84
GN WH YE
BU
RD
RD
RD
WH
CLS54
J
A
1
2
3
5
5
4
B
Kompaktausführung
1
Blindstopfen, Analog-Ausgang, Binär-Eingang
2
Kabeldurchführung für Alarmkontakt
3
Kabeldurchführung für Hilfsenergie
4
Funktionserde (FE)
5
Druckausgleichselement DAE (Goretex®-Filter)
Smartec CLD134
BU
B
2
3
4
Endress+Hauser
A0004906
A0005439
