MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freigemachten
Fläche aus. Entfernen Sie das Verpackungsmaterial nicht bevor der Pfosten in die vertikale Position gebracht wurde
(siehe Schritt 1 unten). Werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist.
Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel behandelt. Während des
Transports kann ein kleiner Anteil des Schmiermittels auf die Oberseite des Laufbandes, die Seiten der
Laufplattform oder an die Verpackung gelangt sein. Dies hat keinen Einfluss auf die Leistungsfähigkeit des
Laufbandes. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Zur Montage brauchen Sie Ihren eigenen Kreuzschraubenzieher
Inbusschlüssel .

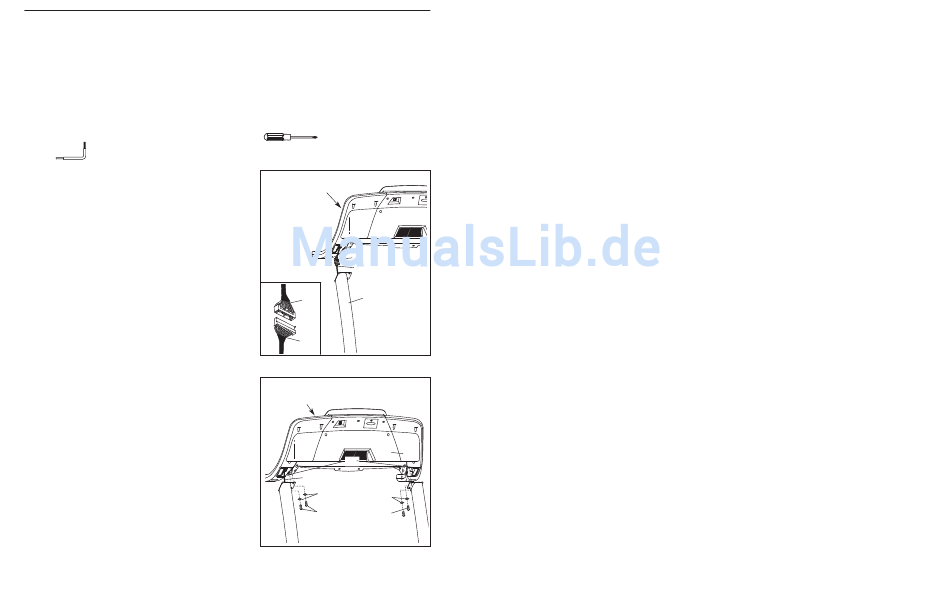

1. Mit Hilfe einer zweite Person richten Sie die Pfosten (65)
auf.
Die andere Person soll den Computer-Montage in Nähe
der Pfosten (65) halten, wie angezeigt. Finden Sie unter
die Computer-Montage den Computer-Kabelbaum (71).
Schneiden Sie die Plastik-Bänder, die den Pfosten-
Kabelbaum (85) am rechten Pfosten (65) fixieren, ab.
Verbinden Sie den Pfosten-Kabelbaum mit dem Com-
puter-Kabelbaum (71). Achten Sie darauf, dass die
Anschlüsse richtig zusammengesteckt sind (siehe
Nebenzeichnung). Die Anschlussteile sollten ohne
Problem ineinanderpassen und einschnappen. Sollten
die Anschlussteile nicht leicht zusammenpassen und ein-
schnappen, drehen Sie einen der Anschlüsse um und
probieren Sie es noch einmal. WENN DIE ANSCH-
LÜSSE NICHT RICHTIG ZUSAMMENPASSEN, KANN
DER COMPUTER BEIM EINSCHALTEN DES STROMS
SCHADEN ERLEIDEN.
2. Schieben Sie jeglichen Überschuss an Kabelbaum (71,
85) in den rechten Pfosten (65) hinein.
Setzen Sie den Computer auf den Pfosten (65) nieder.
Während eine zweite Person den Computer hält, befesti-
gen Sie ihn mit vier Computerbolzen (99) und vier Com-
puter-Sternscheiben (94), wie angezeigt. Ziehen Sie die
Computerbolzen fest an.
zu den inbegriffenen
1
Computermontage
71
85
65
71
85
2
Computermontage
65
71, 85
94
94
99
99
6
Bestell Zahl
Beschreibung
Nr.
99
4
Computerbolzen
100
1
Sicherung
101
1
Pulsdraht
102
1
Netzkabel
103
1
Steckfassungl
104
2
Warnungsaufkleber
105
2
1/2" Schraube
106
1
Steckdose
107
1
iFIT.com-Audiokabel
108
2
Sternunterlegscheibe der hinteren
Laufrolle
109
2
Kontrollschieneschraube
110
1
Neigungsmotorbolzen (unterer)
111
1
Neigungsmotor-Klammer
112
2
Sternscheibe für die Steckfassungs-
klammer
113
1
Statikaufkleber
114*
1
Verschlussmontage
115
1
Rechtes Innengehäuse
116
1
Rechtes Außengehäuse
117
2
Puffer-Verstellstift
118
1
Puffer-Verstellknopf
119
4
Federmutter
120
2
Federplatte-Abstandsstück
121
2
Federplatte
122
4
Federbolzen
123
2
Feder
124
2
Federpolsterschraube
Bestell Zahl
Beschreibung
Nr.
125*
2
Puffermontage
126
1
Motorisolierungsplatte
127*
1
Leerlaufarm-Montage
128
1
Leerlaufarmbolzen
129
1
Leerlaufarm
130
1
Leerlauffeder
131
1
Leerlauf-Nylon-Unterlegscheibe
132
1
Rollenmutter
133
1
Rollenunterlegscheibe
134
1
Leerlaufsrolle
135
1
Brustpulssensor
136
1
Brustpulsriemen
137
2
Puffer-Verstellgetriebe
138
1
Erdungsschraube
139
2
Hintere Plattformschraube
140
1
Puffer-Verstellstab
141
2
Federbumper
142
1
An-/Ausschalter
143
1
Filter
#
4
1" Selbstschneidende Schraube
#
1
4" blauer Draht, 2W
#
1
10" grüner Draht, W m/Ring
#
1
4" weißer Draht, 2W
#
1
Bedienungsanleitung
* Dazu gehören alle im Rahmen abgebildeten Teile.
# Weißt auf ein nicht abgebildetes Teil hin.
