TEILELISTE—Modell-Nr. PETL85140
Um die unten angeführten Teile zu finden, sehen Sie die DETAILZEICHNUNG auf Siete 32–35.
Bestell Zahl
Beschreibung
Nr.
1
2
Linke Fußschiene
2
4
Fußschieneschraube
3
1
Audiomutter
4
2
Isolierung
5
1
Sperrbehausungsabdeckung
6
1
Plattform
7
2
Laufplattformsschraube
8
1
Laufband
9
2
Rahmendrehbolzen
10
4
Rahmendrehunterlegscheibe
11
1
Vorderes Rad/Rolle
12
1
Magnet
13
7
Mutter für Vordere Rolle/Mutter für vor-
dere Rad
14
2
Abstandsstückeinlage
15
2
Rahmenführungsdistanzstück
16
1
Membranenschalterklipp
17
1
Membranenschalter
18
1
Neigungsrahmen
19
2
Fußschieneeinsatz
20
2
1/2" selbstschneidende Schraube
21
14
Fußschienenschraube
22
1
Antriebsriemen
23
1
Buchablage
24
1
Motor
25
1
Umformer
26
1
Linker Handgriff (unterer)
27
4
Haubenklammer
28
1
Erdungsdraht
29
1
Linkes Außengehäuse
30
1
Rechte hintere Endkappe
31
1
Liftmotorbolzen
32
2
Motorbolzen
33
1
Steckdosenklammer
34
1
Motorzugbolzen
35
2
Getriebegestell
36
1
Linkes Innengehäuse
37
1
Kontrollschiene
38
1
Kontrollenklammer
39
1
Motorhaube
40
56
Schraube 3/4"
41
1
Motorbauchpfanne
42
2
Laufbandführung
43
15
3/4" selbstschneidende Schraube
44
20
Elektronikschraube
45
1
Linke vordere Endkappe
46
1
Rechte vordere Endkappe
47
2
Radschutz
48
2
Hinterer Fuß
49
1
Computersrückseite
R0904A
Bestell Zahl
Beschreibung
Nr.
50
1
Spalter
51
2
Kisseneinstellschraube
52
2
Unterlegscheibe zur Einstellung der
Rollen
53
2
Justierbolzen der hinteren Laufrolle
54
1
Linke hintere Endkappe
55
1
Rahmen
56
1
Inbusschlüssel
57
1
Rollenbolzen
58
1
Hintere Laufrolle
59*
3
Nylon-Unterlegscheibe
60
1
Audiomutter
61
1
Pulsstange
62
1
Pulsempfänger
63
1
Linker oberer Handgriff
64
1
Rechter oberer Handgriff
65
1
Pfostenbasis
66
4
Bandführungsschraube
67
1
Computer-Rahmen
68
1
Sperrbehausung
69
1
Ferrit-Kästchen
70
1
Rechter unterer Handgriff
71
1
Computerkabelstrang
72
1
iFIT.com-Draht
73
2
Neigungsdrehbolzen
74
1
Neigungsdraht
75
1
Schlüssel/Klipp
76
1
Zugangsdeckel
77
2
Bolzen des vorderen Rades
78
2
Radbolzen
79
1
Ventilatorabdeckung
80
1
Computer
81
1
Computerbasis
82
1
Ventilator
83
4
Pulsstangenschraube
84
6
Bauchpfannenschraube
85
1
Pfostenkabelstrang
86
1
Stoß
87
2
Puffer-Verstellrad
88
2
Pfosten Endkappe
89
1
Strohmkabel Adapter
90
1
Verschlusswarnungsaufkleber
91
1
Neigungsmotor
92
2
Motordrehbuchse
93
2
Ventilatorenschraube
94
4
Computer-Sternscheibe
95
2
Befestigungszwinge
96
1
Befestigung
97
5
8" Kabelbefestigung
98
2
Basispolster
30

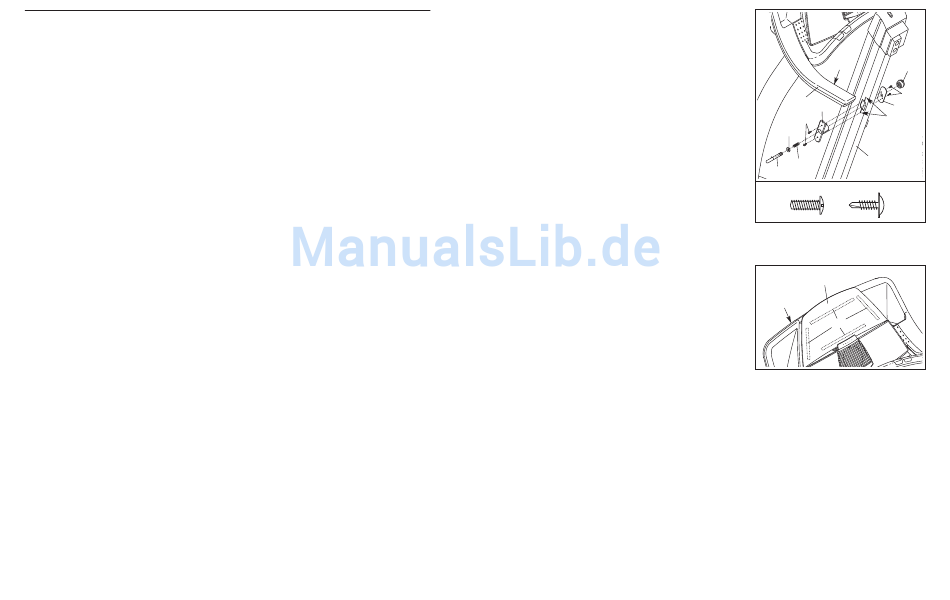

3. Mit Hilfe einer zweiten Person heben Sie den Rahmen
(55) hoch. Halten Sie die Sperrbehausung (68) und die
Sperrbehausungsabdeckung (5) an den Rahmen, wie an-
gezeigt. Ziehen Sie die zwei stumpfen 1/2" Schrauben
(105) durch die Sperrbehausungsabdeckung und die
Sperrbehausung. Ziehen Sie die Schrauben noch nicht
fest.
Nehmen Sie den Knopf vom Stift herunter. Achten Sie da-
rauf, den Ring und die Feder auf dem Stift zu lassen. Der
Ring sollte sich auf der hier angezeigten Seite der Feder
befinden. Geben Sie den Stift durch die Sperrbehausung
(68) und ziehen Sie den Knopf wieder auf dem Stift fest.
Stimmen Sie den Stift mit dem Loch in der linken Halte-
stange (63) ab, indem Sie die Sperrbehausung (68) auf
oder ab schieben. Achten Sie darauf, dass der Stift ganz
durch das Loch geschoben werden kann. Halten Sie die
Sperrbehausung an ihrem Platz fest, während Sie die
zwei 1/2" selbstschneidenden Schrauben (20) in der
Sperrbehausung und am Rahmen (55) befestigen. Ziehen
Sie dann die 1/2" Schrauben (105) fest. Anmerkung:
Möglicherweise muss man am Knopf ziehen, um an die
Schrauben heranzukommen und sie festzuziehen.
4. Ziehen Sie den Schutzstreifen von dem angezeigten
Klebeband am Computer. Drücken Sie die Buchablage (23)
fest auf das Klebeband. Anmerkung: Die Buchablage ist
möglicherweise schon vorher zusammengestellt worden.
5. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie das Laufgerät benutzen. Um Ihren
Boden oder Teppich zu schützen, sollten Sie eine Schutzdecke unter das Laufgerät legen. Machen Sie
sich zu Ihrem eigenen Vorteil mit der FEHLERSUCHE auf Seite 26–27 bekannt.
3
Loch
Knopf
63
5
68
20
Kleine
Löcher
Ring
55
Feder
Stift
20
105
4
23
Computer-
montage
Band
7
105
