1.2 Installazione a pannello

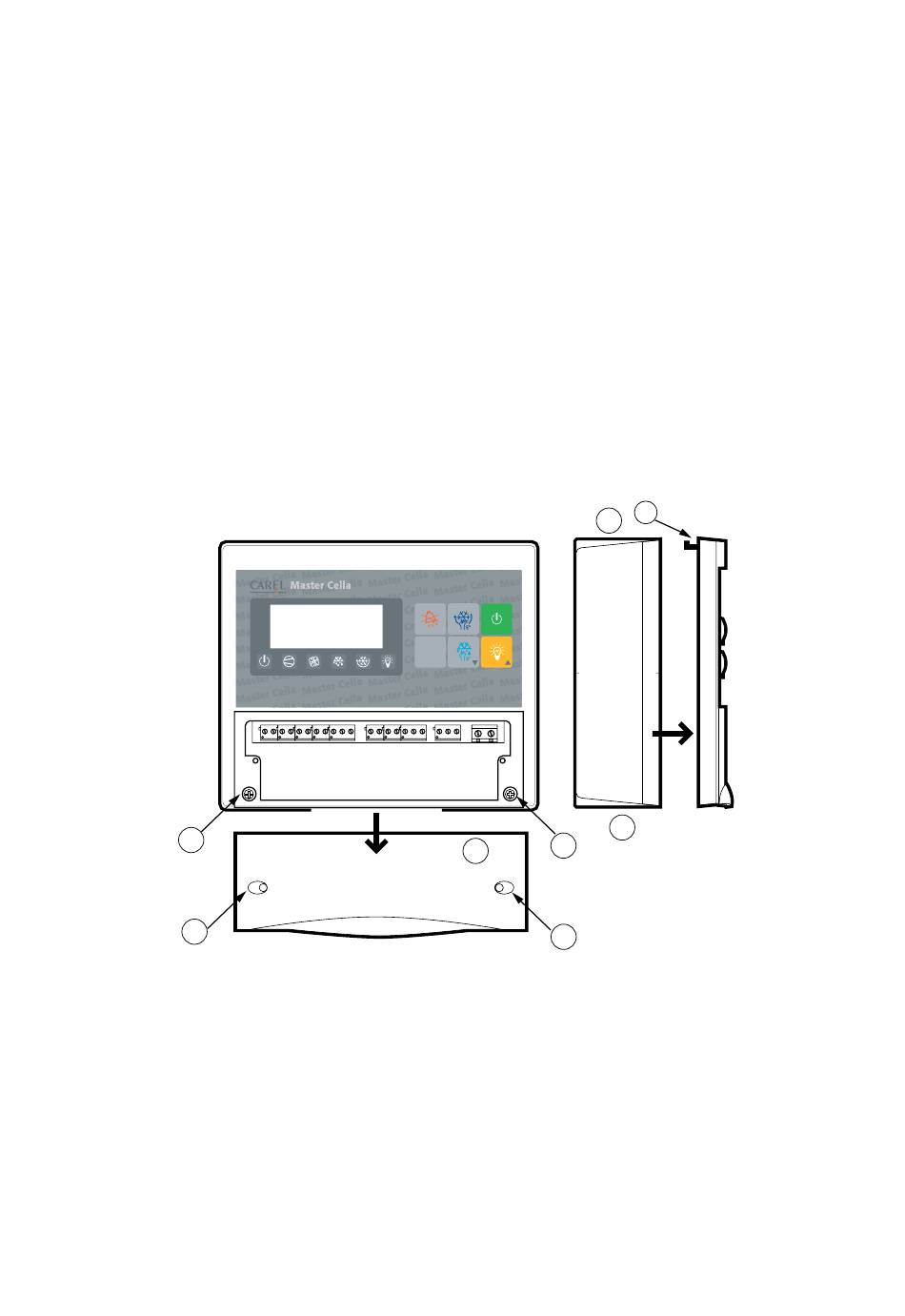

Con riferimento alla Fig. 1.2.1 e relativi particolari:
1. praticare nel pannello un foro di dimensioni 182x153 mm;
2. svitare le due viti frontali (partt. a, b di Fig. 1.2.1) ed estrarre la portina centrale (part. c);
3. svitare le due viti (partt. d, e) che tengono unite le parti coperchio inferiore e frontale del MasterCella
e separare le due parti;
4. inserire sul frontale la guarnizione a pannello sovrapposta a quella interna;
5. praticare nella parte posteriore due fori (Fig. 1.3.1 partt. f, g);
6. unire la parte posteriore e il frontale, con il pannello nel mezzo, fissando il tutto con le due viti (dimensioni
4x20* mm) contenute nel kit.
* lunghezza max 20 mm.
Avvertenza: è necessario rimuovere i due denti superiori di fissaggio (part. h) della parte frontale prima
dell'inserimento a pannello. Praticare il foro sulla parte superiore (part. i) o inferiore (part. l) del retro per il
passaggio dei cavi. Il passo delle filettature previste varia da PG9 (diametro 16 mm) a PG21 (diametro 29 mm).
È consigliabile usare un trapano o una fresa per facilitare l'operazione di foratura. Collegare i fili alla
morsettiera. Riavvitare le viti (partt. d, e), quindi richiudere la portina (part. c).
d
a
compact
prg
SET
MasterCella
MasterCella
i
l
e
c
b
6
h
Fig. 1.2.1
