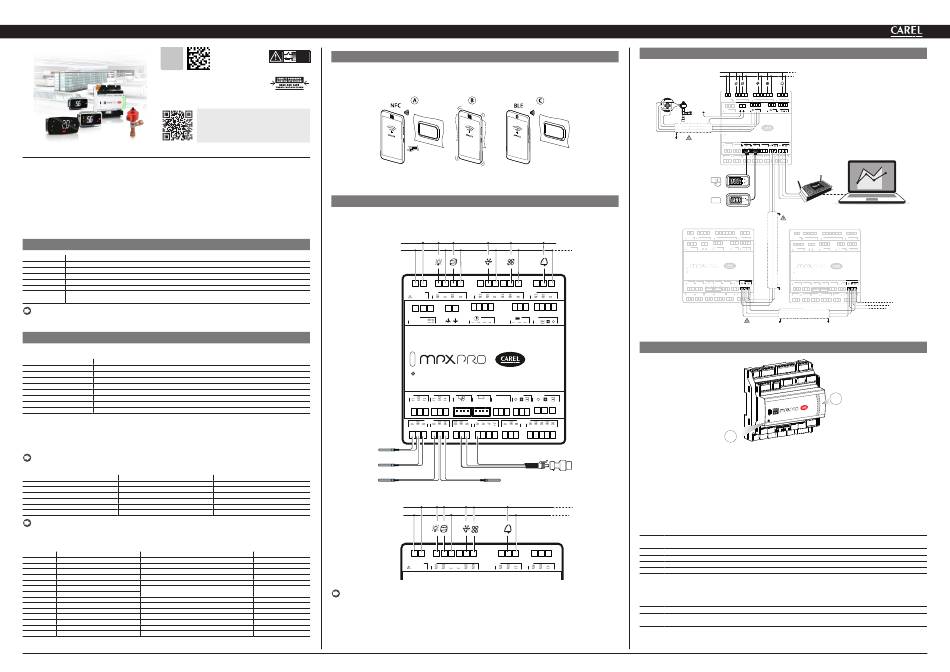

Carel MPXPRO Kurzanleitung

+0500197ML - rel. 1.0 - 15.04.2025
MPXPRO
Elektronische Steuerung für kältetechnische gewerbliche Anwendungen
ITA
Die Betriebsanleitungen in anderen Sprachen
können auf der Website www.carel.com unter
„Services/Dokumentation" oder über den QR-
Code heruntergeladen werden.
Beschreibung
MPXPRO ist die fortschrittliche elektronische Steuerung für die vollständige Verwaltung der Verbraucher in gew-
erblichen Kühlanwendungen. Er ist in zwei Versionen erhältlich - mit fünf oder sechs Relais - und für die Montage
auf DIN-Schiene ausgelegt.
Das separat erhältliche Bedienteil ist in zwei Varianten erhältlich: mit resistiver (Typ A) oder kapazitiver (Typ B) Tech-
nologie. Beide Versionen bieten eine drahtlose Konnektivität (NFC, Bluetooth™), die die Interaktion mit mobilen
Geräten über eine spezielle App ermöglicht und so die Konfiguration und Inbetriebnahme vereinfacht.
Die Referenz-App ist APPLICA von CAREL, die von Google Play für Android-Geräte und vom Apple Store für iOS
heruntergeladen werden kann. Weitere Einzelheiten zur Funktionsweise von MPXPRO finden Sie im technischen
Handbuch (Code +0300160IT), das von der Website www.carel.com heruntergeladen werden kann.
MODELLE
Code Beschreibung
SPM00ENHRV040 MPXPRO Entry, für Stepper-Ventil, ohne Ultracap, 115-230V, 5 Relais, Stromsensoren, vertikale Steckverbinder
SPM00STHRV010 MPXPRO Stepper, für Stepper-Ventil, mit Ultracap, 115-230V, 5 Relais, Stromsensoren, vertikale Steckverbinder
SPM00STHPV050 MPXPRO Stepper, für Stepper-Ventil, mit Ultracap, 115-230V, 6 Relais, vertikale Stecker
SPM00PWHRV020 MPXPRO PWM, für PWM-Ventil, 115-230V, 5 Relais, Stromsensoren, vertikale Stecker
SPM00PWHPV060 MPXPRO PWM, für PWM-Ventil, 115-230V, 6 Relais, vertikale Stecker
SPM00UNHRV030 MPXPRO Universal, für Stepper- oder PWM-Ventil mit Ultracap, 115-230 V, 5 Relais, Stromsensoren, EFM RS485
nicht optoisoliert, vertikale Stecker
Hinweis: Die in der Tabelle aufgeführten Steuerungen sind auch in der Variante mit horizontaler Montage
der Steckverbinder erhältlich (Ziffer „H" anstelle der Ziffer „V").
ZUBEHÖR
Bedienteil
Code Beschreibung
AX3000PS2002* Bedienteil Typ A, nur NFC, 4 Tasten, Summer
AX3000PS2003* Bedienteil Typ A, NFC+BLE, 4 Tasten, Summer
AX3000PS20X1* Remote-Display, keine Verbindung
S00HSA0N00S0700 Bedienteil Typ B, nur NFC, 3 Tasten, Summer
S00HSA0B00S0656 Bedienteil Typ B, NFC + BLE, 3 Tasten, Summer
ACS00CB00002* Kabel für Bedienteil JST/JST - Länge 1,5 m
ACS00CB00001* Kabel für Bedienteil JST/JST - Länge 3 m
ACS00CB00008* Kabel für Bedienteil JST/JST - Länge 6 m
* : 0/ 1 Einzel-/Mehrfachverpackung (20 Stk.)
Steckverbinder-Bausatz
Die Steuerungen im Multi-Pack werden nicht mit Steckverbindern geliefert. Siehe nachstehende Tabelle für die
jeweilige Steuerung-Version.
Hinweis: Für jedes MPXPRO-Modell sind zwei separate Beutel mit Steckverbindern vorgesehen, jeweils für
jede Schicht der elektronischen Platine.
Modell Code Klemmensatz 1
SPM00ENHRV040 MSCACSCK01VT0
SPM00STHRV010 MSCACSCK01VT0
SPM00STHPV050 MSCACSCK02VT0
SPM00PWHRV020 MSCACSCK01VT0
SPM00PWHPV060 MSCACSCK02VT0
SPM00UNHRV030 MSCACSCK01VT0
Hinweis: Die in der Tabelle aufgeführten Steuerungen sind auch in der Variante mit horizontaler Montage
der Steckverbinder erhältlich (Ziffer „H" anstelle der Ziffer „V").
Sensoren
Code Typ Beschreibung
NTC060HP00 10 kΩ ± 1 % @ 25 °C, Beta 3435 IP67 Raumtemperaturfühler der Kühlstelle
NTC***HF01 10 kΩ ± 1 % @ 25 °C, Beta 3435 IP67 Temperaturfühler am Verdampferausgang
NTC060WG00 10 kΩ ± 1 % @ 25 °C, Beta 3435 IP67 Vitrinenfühler
PT1060HP01 PT1000 Klasse B, IP67 Raumtemperaturfühler der Kühlstelle
PT1***HF01 PT1000 Klasse B, IP67 Temperaturfühler am Verdampferausgang
DPWC111000 4...20 mA
Raumtemperatur- und Raumfeuchtefühler
DPWC115000 0...10 Vdc
SPKT0043P0 0,5...4,5 Vrat Ratiometrischer Druckwandler Serie P Buchse
SPKT0033P0 0,5...4,5 Vrat Ratiometrischer Druckwandler Serie P Buchse
SPKT00B6P0 0,5...4,5 Vrat Ratiometrischer Druckwandler Serie P Buchse
SPKT00G1S0 0,5...4,5 Vrat Hochleistungs-Ratiom. Druckwandler Serie S Buchse 0...60,0 barg
SPKT00L1S0 0,5...4,5 Vrat Hochleistungs-Ratiom. Druckwandler Serie S Buchse 0...90,0 barg
SPKT00G1C0 4...20 mA Druckwandler Serie C Buchse
SPKT00H8C0 4...20 mA Druckwandler Serie C Stecker
NO POWER
& SIGNAL
CABLES
TOGETHER
READ CAREFULLY IN THE TEXT!
Mit der App APPLICA kann die Steuerung über ein Mobilgerät (Smartphone, Tablet) per NFC- (Near
Field Communication) oder BLE- (Bluetooth Low Energy) Verbindung konfiguriert werden. Weitere Informationen
finden Sie im Benutzerhandbuch von MPXPRO Code +0300160DE.
Die Abbildung zeigt die Verbindungen, die der Werkskonfiguration entsprechen (in den Versionen mit 5 und 6
Relais), die später geändert werden kann. Einzelheiten zu anderen Arten von anschließbaren Fühler und den Kon-
figurationsparametern der Ein- und Ausgänge finden Sie im Benutzerhandbuch (Code +0300160IT).
NTC
Sm
NTC
Sd
Code Klemmensatz 2
MSCACSCK12VT0
NTC
MSCACSCK12VT0 Sr
MSCACSCK12VT0
MSCACSCK09VT0
MSCACSCK09VT0
MSCACSCK04VT0
Bereich
-50...50 °C (105 °C in Luft)
-50...90 °C Strap-on
-50T105 °C in Luft
-50T105 °C in Luft
-50T105 °C in Luft
-10T60 °C, 10 bis 90 % rH
Hinweis: Die freien Ein- und Ausgänge können zur Verwaltung allgemeiner Funktionen verwendet werden,
0...17,3 barg
siehe Benutzerhandbuch (Code +0300160DE).
0...34,5 barg
0...45,0 barg
0...120,0 barg
0...120,0 barg
MOBILGERÄT
ANSCHLUSS DER EIN- UND AUSGÄNGE
N
L
115-230 VAC J19 J20 J21
L N
J14 SSR J15 J16 J17
L in ( N )
J7 J8 J9 J10 J11 J12 LAN J13 BMS
1 2
J1 J2 J3 J4 J5 J6
0,5...4,5 Vrat
PEu/ tEu
NTC
tGS
N
L
115-230 VAC J23 J24
J22
L N
ANSCHLUSSPLAN
N
L
115-230 VAC J19 J20 J21
L N
1
3 4
2
J14 SSR J15 J16 J17
L in ( N )
CAREL EEV
VALVE
shield
4-wire shielded cable
AWG 26...15 Lmax = 50m
J7 J8 J9 J10 J11 J12 LAN J13 BMS
1 2
J1 J2 J3 J4 J5 J6
4-wire shielded cable
AWG 26...15
secondary 1
115-230 VAC J19 J20 J21
115-230 VAC J19
L N L N
J14 SSR J15 J16 J17
L in ( N ) J14 SSR J15
L in ( N )
shield
J7 J8 J9 J10 J11 J12 LAN J13 BMS J7
1 2 J8 J9
1
J1 J2 J3 J4 J5 J6
J1 J2 J3
4-wire shielded cable
shield
AWG 26...15
MINIMALE SCHNITTSTELLE
1
Die MPXPRO-Steuerung verfügt über eine minimale Schnittstelle, die aus einer RGB-LED und einer Taste besteht,
die grundlegende Informationen über die Funktionsweise der Steuerung liefern kann, was besonders nützlich ist,
wenn kein externes HMI vorhanden ist. Während des Startvorgangs und der Aktualisierung leuchtet die LED gelb
und blinkt je nach Phase unterschiedlich. Siehe Betriebsanleitung +0500196IT für Details.
Während des normalen Betriebs der App gibt es zwei Modi für die RGB-LED:
• Hauptanzeige;
• Kommunikationsdiagnose.
In der Hauptanzeige zeigt die dauerhaft leuchtende oder blinkende RGB-LED den Betriebszustand an, wie in der
Tabelle dargestellt.
Farbe Dauerlicht Blinkt
Weiß Einstellung läuft Langsames Blinken: Steuerung funktioniert, wartet aber auf den
Konfigurationsassistenten, siehe Kapitel Erstinbetriebnahme.
Grün Reinigungsmodus läuft
Rot Vorhandensein von erkannten Alarmen Schnelles Blinken: Vorhandensein von unerkannten Alarmen
Hellblau Abtauung läuft Langsames Blinken: Abtauvorgang steht zur Ausführung an
Magenta Einstellung im AUS-Zustand (nicht durch Alarm)
Durch kurzes Drücken der Taste mit einem spitzen Gegenstand gelangt man in ein Kommunikationsdiagnose-
menü; bei jedem Drücken wird zyklisch einer der Zustände in der Tabelle angezeigt.
Farbe Dauerlicht Blinkt
Magenta Kommunikation mit BMS ordnungsgemäß Schnelles Blinken: Kommunikation mit BMS unterbrochen
Hellblau Bei Main-Gerät, Kommunikation mit dem Schnelles Blinken: Bei Main-Gerät, Kommunikation mit dem Secon-
Secondary-Gerät ordnungsgemäß dary-Gerät ordnungsgemäß
Nach 15 Sekunden Inaktivität der Taste kehrt die RGB-LED zur Hauptanzeige zurück.
