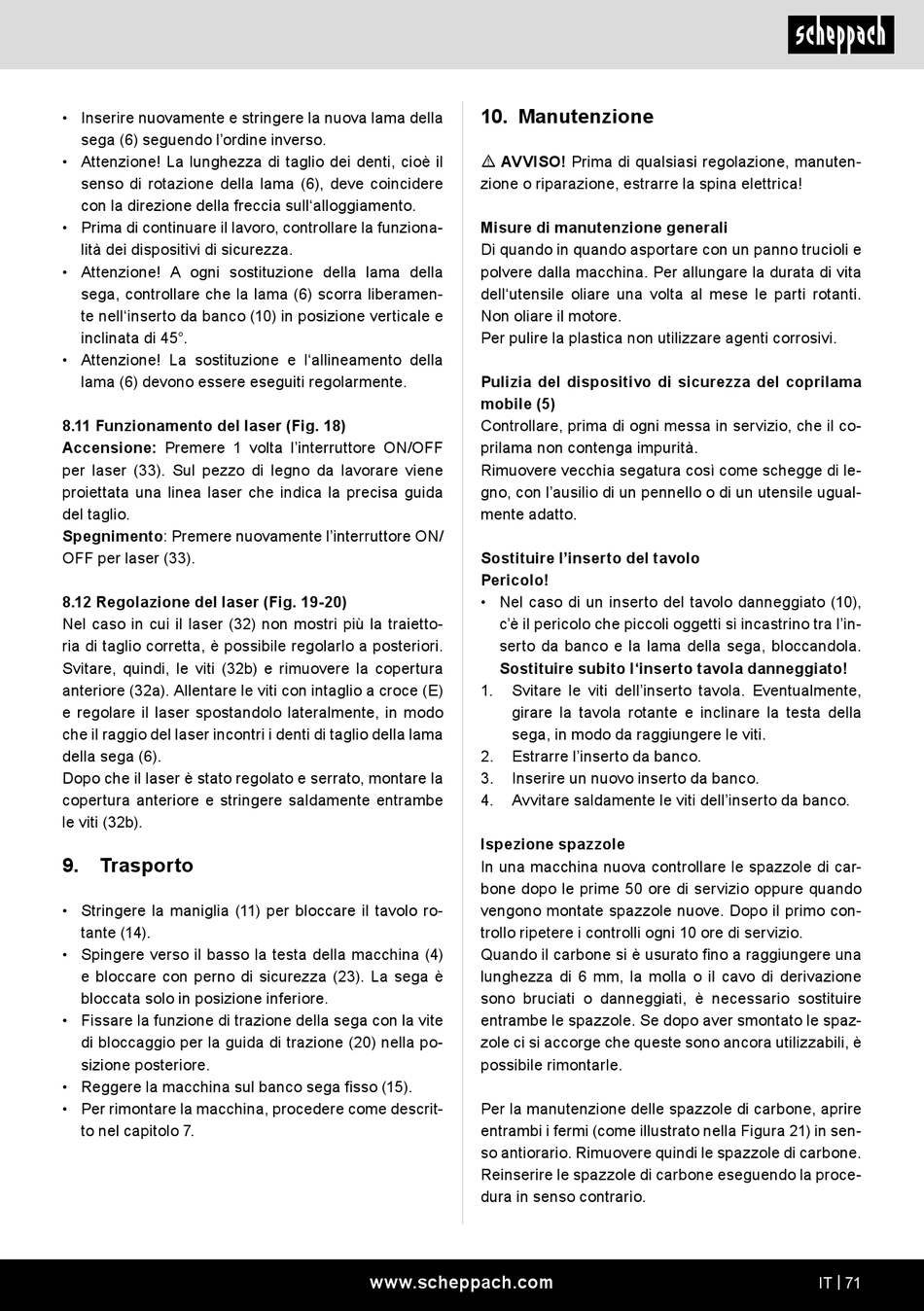

• Inserire nuovamente e stringere la nuova lama della
sega (6) seguendo l'ordine inverso.
• Attenzione! La lunghezza di taglio dei denti, cioè il
senso di rotazione della lama (6), deve coincidere
con la direzione della freccia sull'alloggiamento.
• Prima di continuare il lavoro, controllare la funziona-
lità dei dispositivi di sicurezza.
• Attenzione! A ogni sostituzione della lama della
sega, controllare che la lama (6) scorra liberamen-
te nell'inserto da banco (10) in posizione verticale e
inclinata di 45°.
• Attenzione! La sostituzione e l'allineamento della
lama (6) devono essere eseguiti regolarmente.
8.11 Funzionamento del laser (Fig. 18)
Accensione: Premere 1 volta l'interruttore ON/OFF
per laser (33). Sul pezzo di legno da lavorare viene
proiettata una linea laser che indica la precisa guida
del taglio.
Spegnimento: Premere nuovamente l'interruttore ON/
OFF per laser (33).
8.12 Regolazione del laser (Fig. 19-20)
Nel caso in cui il laser (32) non mostri più la traietto-
ria di taglio corretta, è possibile regolarlo a posteriori.
Svitare, quindi, le viti (32b) e rimuovere la copertura
anteriore (32a). Allentare le viti con intaglio a croce (E)
e regolare il laser spostandolo lateralmente, in modo
che il raggio del laser incontri i denti di taglio della lama
della sega (6).
Dopo che il laser è stato regolato e serrato, montare la
copertura anteriore e stringere saldamente entrambe
le viti (32b).
9. Trasporto
• Stringere la maniglia (11) per bloccare il tavolo ro-
tante (14).
• Spingere verso il basso la testa della macchina (4)
e bloccare con perno di sicurezza (23). La sega è
bloccata solo in posizione inferiore.
• Fissare la funzione di trazione della sega con la vite
di bloccaggio per la guida di trazione (20) nella po-
sizione posteriore.
• Reggere la macchina sul banco sega fisso (15).
• Per rimontare la macchina, procedere come descrit-
to nel capitolo 7.
10. Manutenzione
m AVVISO! Prima di qualsiasi regolazione, manuten-
zione o riparazione, estrarre la spina elettrica!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli e
polvere dalla macchina. Per allungare la durata di vita
dell'utensile oliare una volta al mese le parti rotanti.
Non oliare il motore.
Per pulire la plastica non utilizzare agenti corrosivi.
Pulizia del dispositivo di sicurezza del coprilama
mobile (5)
Controllare, prima di ogni messa in servizio, che il co-
prilama non contenga impurità.
Rimuovere vecchia segatura così come schegge di le-
gno, con l'ausilio di un pennello o di un utensile ugual-
mente adatto.
Sostituire l'inserto del tavolo
Pericolo!
• Nel caso di un inserto del tavolo danneggiato (10),
c'è il pericolo che piccoli oggetti si incastrino tra l'in-
serto da banco e la lama della sega, bloccandola.
Sostituire subito l'inserto tavola danneggiato!
1. Svitare le viti dell'inserto tavola. Eventualmente,
girare la tavola rotante e inclinare la testa della
sega, in modo da raggiungere le viti.
2. Estrarre l'inserto da banco.
3. Inserire un nuovo inserto da banco.
4. Avvitare saldamente le viti dell'inserto da banco.
Ispezione spazzole
In una macchina nuova controllare le spazzole di car-
bone dopo le prime 50 ore di servizio oppure quando
vengono montate spazzole nuove. Dopo il primo con-
trollo ripetere i controlli ogni 10 ore di servizio.
Quando il carbone si è usurato fino a raggiungere una
lunghezza di 6 mm, la molla o il cavo di derivazione
sono bruciati o danneggiati, è necessario sostituire
entrambe le spazzole. Se dopo aver smontato le spaz-
zole ci si accorge che queste sono ancora utilizzabili, è
possibile rimontarle.
Per la manutenzione delle spazzole di carbone, aprire
entrambi i fermi (come illustrato nella Figura 21) in sen-
so antiorario. Rimuovere quindi le spazzole di carbone.
Reinserire le spazzole di carbone eseguendo la proce-
dura in senso contrario.
