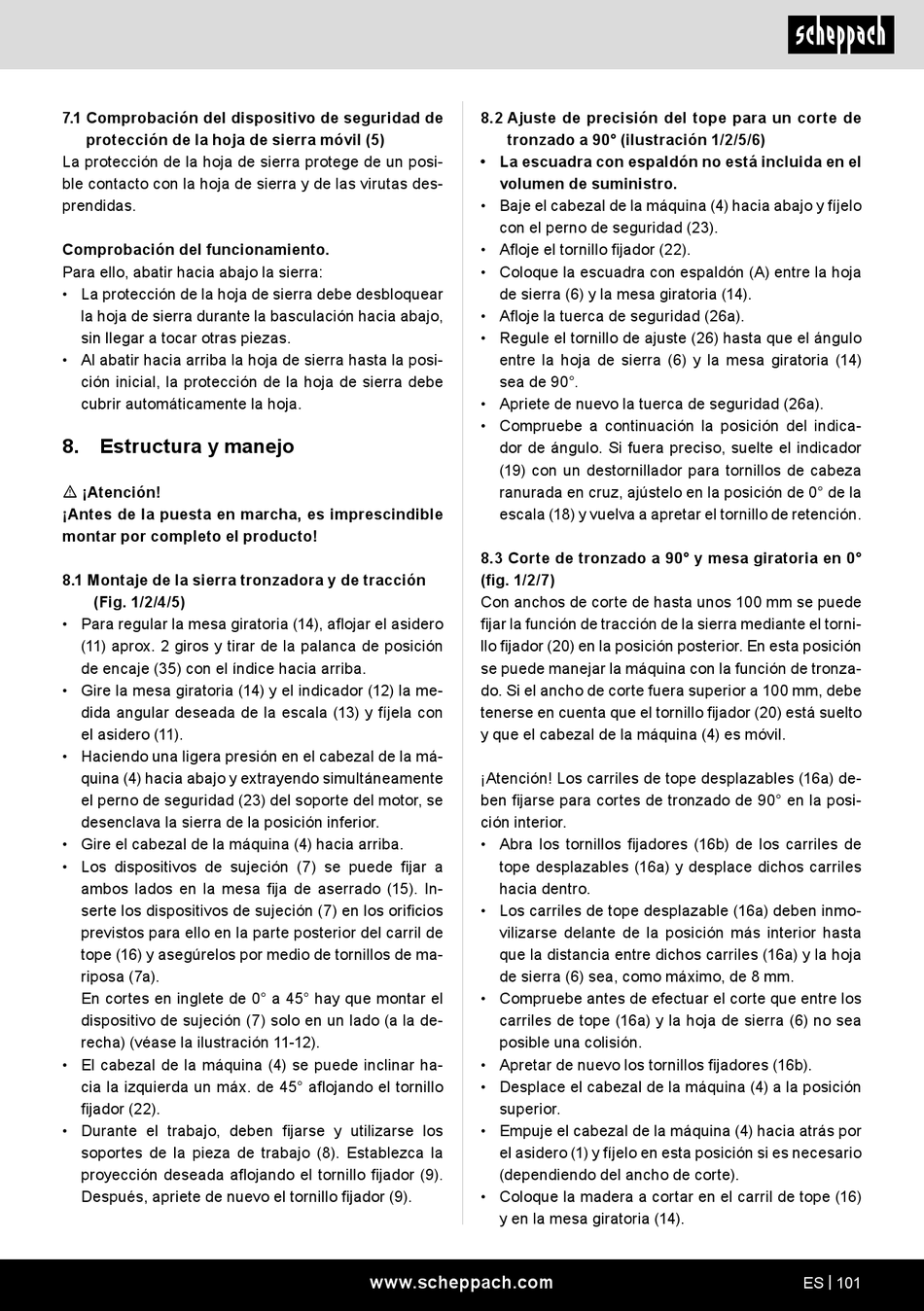

7.1 Comprobación del dispositivo de seguridad de
protección de la hoja de sierra móvil (5)
La protección de la hoja de sierra protege de un posi-
ble contacto con la hoja de sierra y de las virutas des-
prendidas.
Comprobación del funcionamiento.
Para ello, abatir hacia abajo la sierra:
• La protección de la hoja de sierra debe desbloquear
la hoja de sierra durante la basculación hacia abajo,
sin llegar a tocar otras piezas.
• Al abatir hacia arriba la hoja de sierra hasta la posi-
ción inicial, la protección de la hoja de sierra debe
cubrir automáticamente la hoja.
8. Estructura y manejo
m ¡Atención!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el producto!
8.1 Montaje de la sierra tronzadora y de tracción
(Fig. 1/2/4/5)
• Para regular la mesa giratoria (14), aflojar el asidero
(11) aprox. 2 giros y tirar de la palanca de posición
de encaje (35) con el índice hacia arriba.
• Gire la mesa giratoria (14) y el indicador (12) la me-
dida angular deseada de la escala (13) y fíjela con
el asidero (11).
• Haciendo una ligera presión en el cabezal de la má-
quina (4) hacia abajo y extrayendo simultáneamente
el perno de seguridad (23) del soporte del motor, se
desenclava la sierra de la posición inferior.
• Gire el cabezal de la máquina (4) hacia arriba.
• Los dispositivos de sujeción (7) se puede fijar a
ambos lados en la mesa fija de aserrado (15). In-
serte los dispositivos de sujeción (7) en los orificios
previstos para ello en la parte posterior del carril de
tope (16) y asegúrelos por medio de tornillos de ma-
riposa (7a).
En cortes en inglete de 0° a 45° hay que montar el
dispositivo de sujeción (7) solo en un lado (a la de-
recha) (véase la ilustración 11-12).
• El cabezal de la máquina (4) se puede inclinar ha-
cia la izquierda un máx. de 45° aflojando el tornillo
fijador (22).
• Durante el trabajo, deben fijarse y utilizarse los
soportes de la pieza de trabajo (8). Establezca la
proyección deseada aflojando el tornillo fijador (9).
Después, apriete de nuevo el tornillo fijador (9).
8.2 Ajuste de precisión del tope para un corte de
tronzado a 90° (ilustración 1/2/5/6)
• La escuadra con espaldón no está incluida en el
volumen de suministro.
• Baje el cabezal de la máquina (4) hacia abajo y fíjelo
con el perno de seguridad (23).
• Afloje el tornillo fijador (22).
• Coloque la escuadra con espaldón (A) entre la hoja
de sierra (6) y la mesa giratoria (14).
• Afloje la tuerca de seguridad (26a).
• Regule el tornillo de ajuste (26) hasta que el ángulo
entre la hoja de sierra (6) y la mesa giratoria (14)
sea de 90°.
• Apriete de nuevo la tuerca de seguridad (26a).
• Compruebe a continuación la posición del indica-
dor de ángulo. Si fuera preciso, suelte el indicador
(19) con un destornillador para tornillos de cabeza
ranurada en cruz, ajústelo en la posición de 0° de la
escala (18) y vuelva a apretar el tornillo de retención.
8.3 Corte de tronzado a 90° y mesa giratoria en 0°
(fig. 1/2/7)
Con anchos de corte de hasta unos 100 mm se puede
fijar la función de tracción de la sierra mediante el torni-
llo fijador (20) en la posición posterior. En esta posición
se puede manejar la máquina con la función de tronza-
do. Si el ancho de corte fuera superior a 100 mm, debe
tenerse en cuenta que el tornillo fijador (20) está suelto
y que el cabezal de la máquina (4) es móvil.
¡Atención! Los carriles de tope desplazables (16a) de-
ben fijarse para cortes de tronzado de 90° en la posi-
ción interior.
• Abra los tornillos fijadores (16b) de los carriles de
tope desplazables (16a) y desplace dichos carriles
hacia dentro.
• Los carriles de tope desplazable (16a) deben inmo-
vilizarse delante de la posición más interior hasta
que la distancia entre dichos carriles (16a) y la hoja
de sierra (6) sea, como máximo, de 8 mm.
• Compruebe antes de efectuar el corte que entre los
carriles de tope (16a) y la hoja de sierra (6) no sea
posible una colisión.
• Apretar de nuevo los tornillos fijadores (16b).
• Desplace el cabezal de la máquina (4) a la posición
superior.
• Empuje el cabezal de la máquina (4) hacia atrás por
el asidero (1) y fíjelo en esta posición si es necesario
(dependiendo del ancho de corte).
• Coloque la madera a cortar en el carril de tope (16)
y en la mesa giratoria (14).
