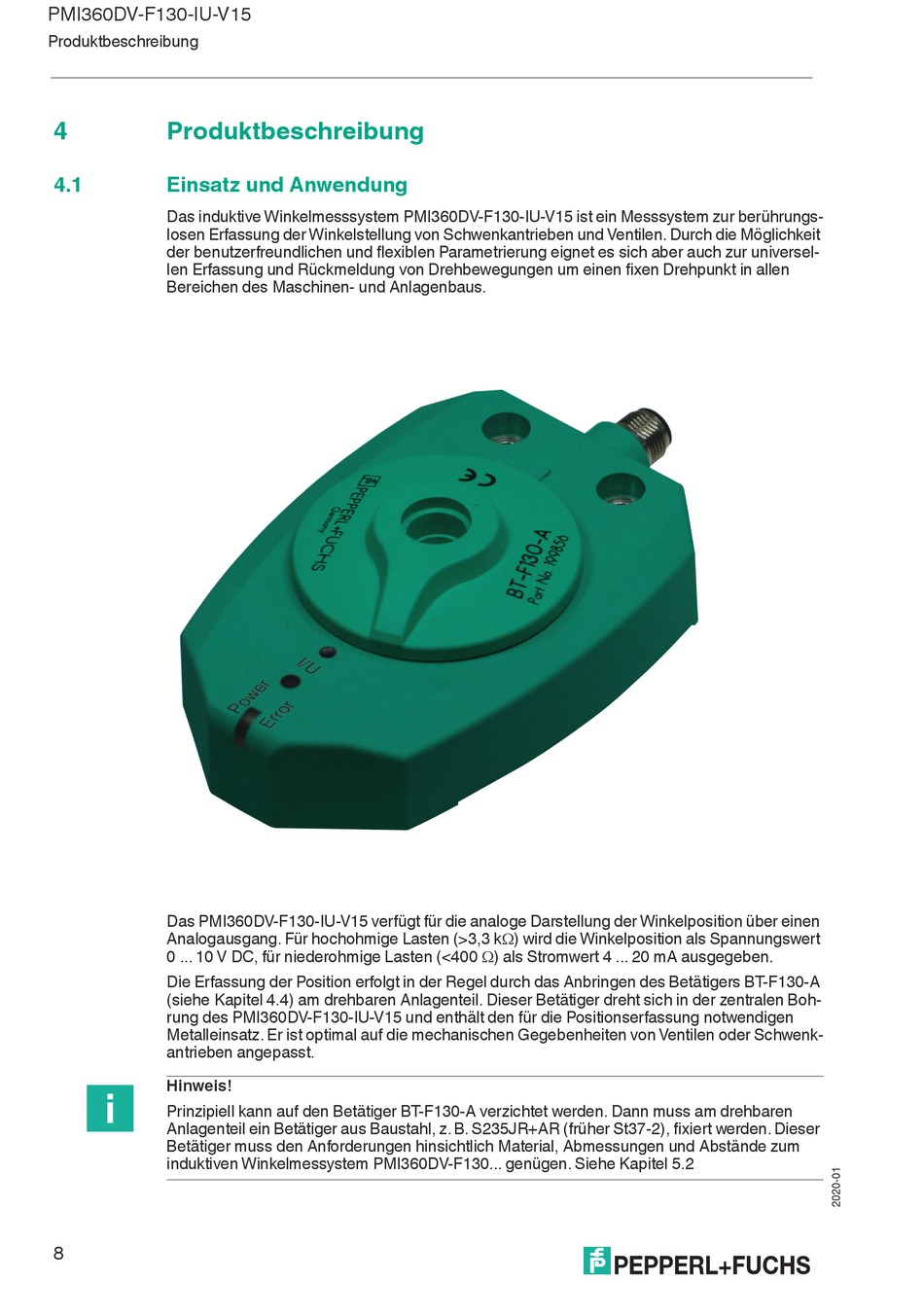

PMI360DV-F130-IU-V15
Produktbeschreibung
4
Produktbeschreibung
4.1
Einsatz und Anwendung
Das induktive Winkelmesssystem PMI360DV-F130-IU-V15 ist ein Messsystem zur berührungs-
losen Erfassung der Winkelstellung von Schwenkantrieben und Ventilen. Durch die Möglichkeit
der benutzerfreundlichen und flexiblen Parametrierung eignet es sich aber auch zur universel-
len Erfassung und Rückmeldung von Drehbewegungen um einen fixen Drehpunkt in allen
Bereichen des Maschinen- und Anlagenbaus.
Das PMI360DV-F130-IU-V15 verfügt für die analoge Darstellung der Winkelposition über einen
Analogausgang. Für hochohmige Lasten (>3,3 k) wird die Winkelposition als Spannungswert
0 ... 10 V DC, für niederohmige Lasten (<400 ) als Stromwert 4 ... 20 mA ausgegeben.
Die Erfassung der Position erfolgt in der Regel durch das Anbringen des Betätigers BT-F130-A
(siehe Kapitel 4.4) am drehbaren Anlagenteil. Dieser Betätiger dreht sich in der zentralen Boh-
rung des PMI360DV-F130-IU-V15 und enthält den für die Positionserfassung notwendigen
Metalleinsatz. Er ist optimal auf die mechanischen Gegebenheiten von Ventilen oder Schwenk-
antrieben angepasst.
Hinweis!
Prinzipiell kann auf den Betätiger BT-F130-A verzichtet werden. Dann muss am drehbaren
Anlagenteil ein Betätiger aus Baustahl, z. B. S235JR+AR (früher St37-2), fixiert werden. Dieser
Betätiger muss den Anforderungen hinsichtlich Material, Abmessungen und Abstände zum
induktiven Winkelmessystem PMI360DV-F130... genügen. Siehe Kapitel 5.2
8
