PMI360DV-F130-IU-V15
Störungsbeseitigung
9

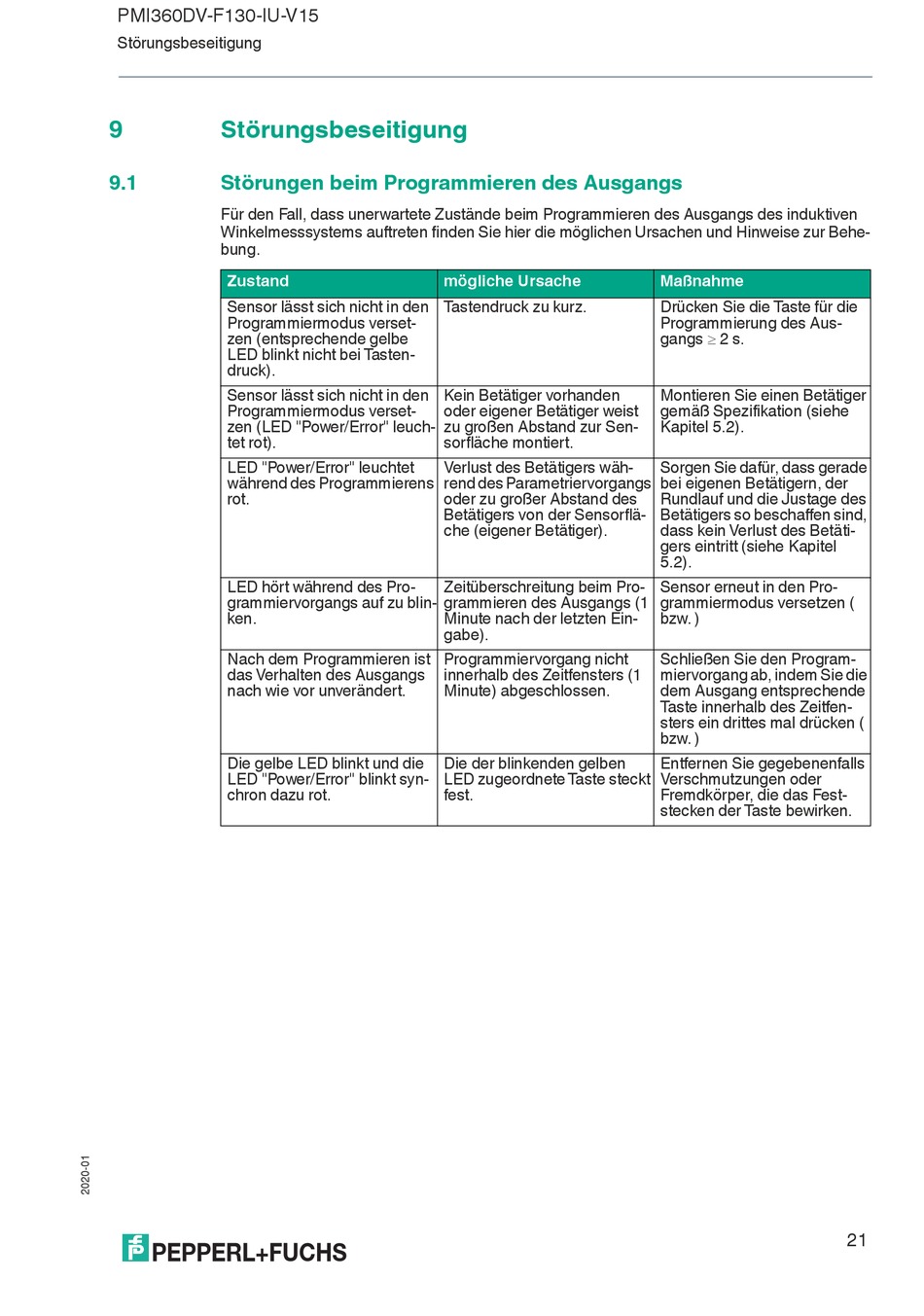

Störungsbeseitigung
9.1
Störungen beim Programmieren des Ausgangs
Für den Fall, dass unerwartete Zustände beim Programmieren des Ausgangs des induktiven
Winkelmesssystems auftreten finden Sie hier die möglichen Ursachen und Hinweise zur Behe-
bung.
Zustand
Sensor lässt sich nicht in den
Programmiermodus verset-
zen (entsprechende gelbe
LED blinkt nicht bei Tasten-
druck).
Sensor lässt sich nicht in den
Programmiermodus verset-
zen (LED "Power/Error" leuch-
tet rot).
LED "Power/Error" leuchtet
während des Programmierens
rot.
LED hört während des Pro-
grammiervorgangs auf zu blin-
ken.
Nach dem Programmieren ist
das Verhalten des Ausgangs
nach wie vor unverändert.
Die gelbe LED blinkt und die
LED "Power/Error" blinkt syn-
chron dazu rot.
mögliche Ursache
Tastendruck zu kurz.
Kein Betätiger vorhanden
oder eigener Betätiger weist
zu großen Abstand zur Sen-
sorfläche montiert.
Verlust des Betätigers wäh-
rend des Parametriervorgangs
oder zu großer Abstand des
Betätigers von der Sensorflä-
che (eigener Betätiger).
Zeitüberschreitung beim Pro-
grammieren des Ausgangs (1
Minute nach der letzten Ein-
gabe).
Programmiervorgang nicht
innerhalb des Zeitfensters (1
Minute) abgeschlossen.
Die der blinkenden gelben
LED zugeordnete Taste steckt
fest.
Maßnahme
Drücken Sie die Taste für die
Programmierung des Aus-
gangs 2 s.
Montieren Sie einen Betätiger
gemäß Spezifikation (siehe
Kapitel 5.2).
Sorgen Sie dafür, dass gerade
bei eigenen Betätigern, der
Rundlauf und die Justage des
Betätigers so beschaffen sind,
dass kein Verlust des Betäti-
gers eintritt (siehe Kapitel
5.2).
Sensor erneut in den Pro-
grammiermodus versetzen (
bzw. )
Schließen Sie den Program-
miervorgang ab, indem Sie die
dem Ausgang entsprechende
Taste innerhalb des Zeitfen-
sters ein drittes mal drücken (
bzw. )
Entfernen Sie gegebenenfalls
Verschmutzungen oder
Fremdkörper, die das Fest-
stecken der Taste bewirken.
21
