Ausgangsverhalten im normalen Betrieb

7
Ausgangsverhalten im normalen Betrieb
Beispiel
4

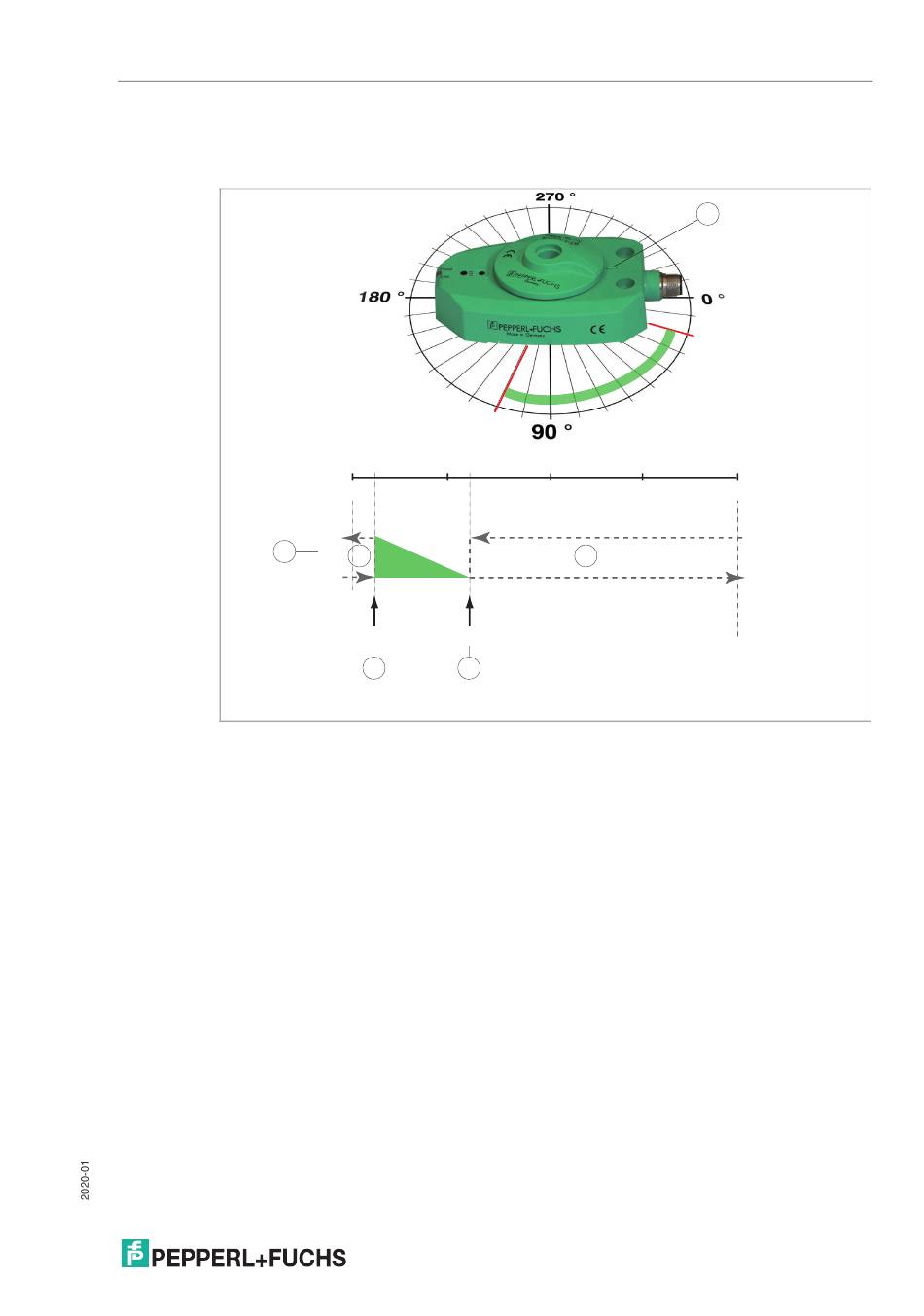

Abbildung 7.1 Ausgangsverhalten abhängig von der Stellung des Betätigers und von der Art und Weise,
1. Markierung Winkelstellung 0° (Werkseinstellung Analogausgang I/U)
2. Startposition des Analogausgangs I/U (Beispiel 20°)
3. Endposition des Analogausgangs I/U (Beispiel 110°)
4. Ausgangssignal
5. Winkelbereich außerhalb des analogen Messbereichs. Das Verhalten des Analogaus-
gangs hängt davon ab, ob er als Spannungs- oder als Stromausgang arbeitet (lastabhän-
gig).
Stromausgang:
Der analoge Ausgangswert nimmt beim Verlassen des Messbereichs das Fehlersignal 3,6
mA an. Dieser Fehlerstrom wird vom Stromausgang so lange geliefert, bis die Position des
Betätigers wieder in den programmierten analogen Messbereich eintritt.
Spannungsausgang:
Der analoge Ausgangswert behält beim Verlassen des Messbereichs den zuletzt darge-
stellten Wert solange bei, bis die Position des Betätigers wieder in den analogen Messbe-
reich eintritt (im Beispiel dargestellt).
I/U1
90°
I/U
5
I/U2
I/U1
2
3
wie die Ausgänge programmiert wurden.
1
I/U2
180°
270°
5
360°
