PMI360DV-F130-IU-V15
Installation
Verwendung eines eigenen Betätigungselements
Anstelle des vorgesehenen Betätigers BT-F130-A können Sie einen eigenen Betätiger einset-
zen, welcher zentrisch in der Sensoröffnung positioniert sein muss. Bei der Verwendung eines
eigenen Betätigungselements sind die Anforderungen hinsichtlich Material, Abmessungen und
Abstand zur sensitiven Fläche des Sensors zu erfüllen (siehe Tabelle). Abweichungen davon
führen zu einer reduzierten Genauigkeit/Auflösung des Sensors oder gar zum Verlust der Funk-
tion.

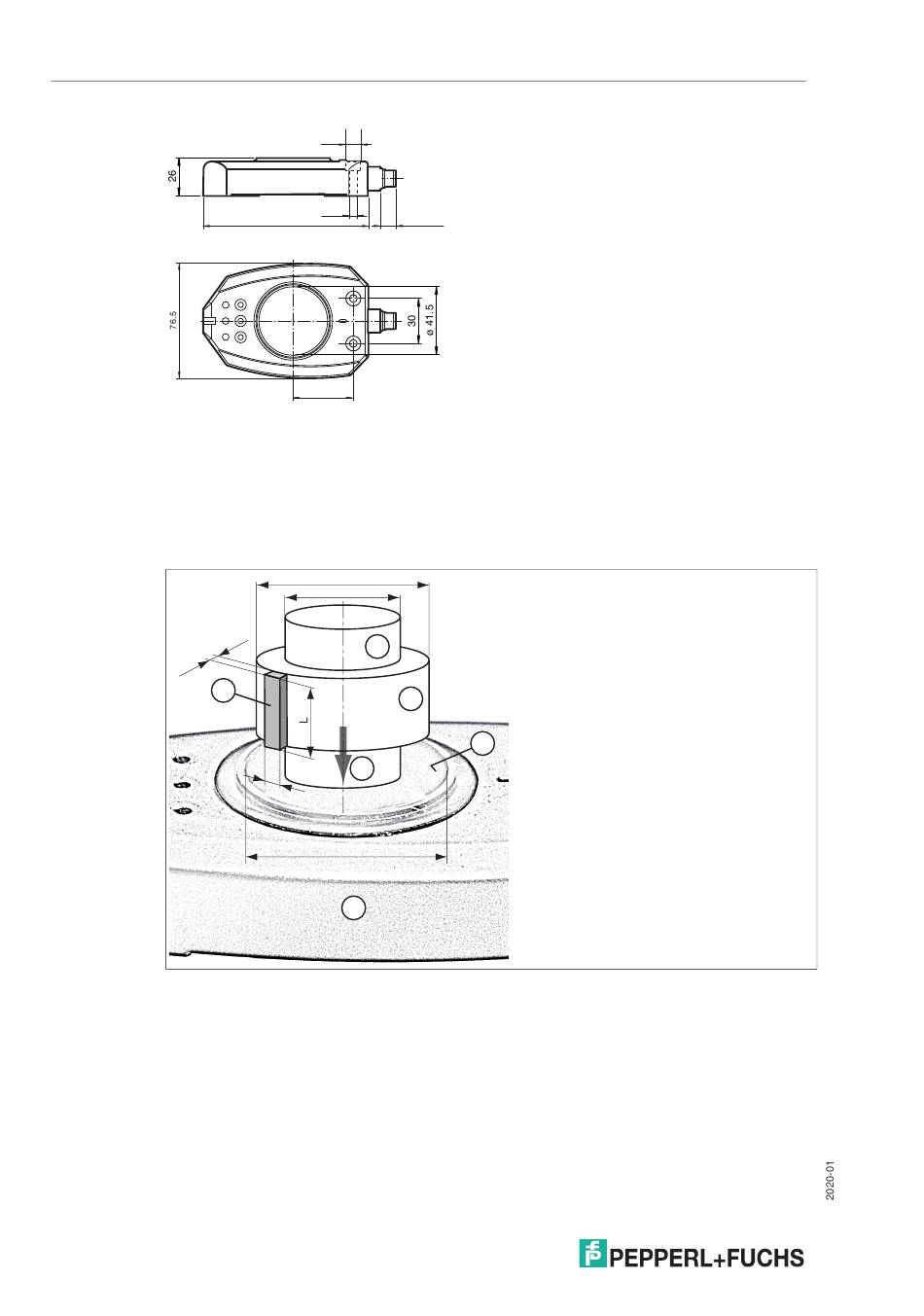

Maße bei Verwendung eines eigenen Betätigungselements
C
A
Antriebswelle
B
Isolierring aus nicht leitendem Material
C
Eigener Betätiger (L
D
Sensitive Fläche des Sensors (schwarze, zylindrische Innenfläche)
E
Sensor
F
Welle so tief einführen, dass die Überschneidung von Betätiger C und sensitiver
Fläche des Sensors D maximal ist.
Der Betätiger (C) kann auf den Isolierring aus nicht leitendem Material (B) aufgesetzt
oder in diesen eingelassen sein.
12
Ø10
Ø5.2
10.3 ± 0.3
110
40
d2
d1
t
A
F
w
d3
E
≥ 23 mm)
B
D
