PMI360DV-F130-IU-V15
Störungsbeseitigung

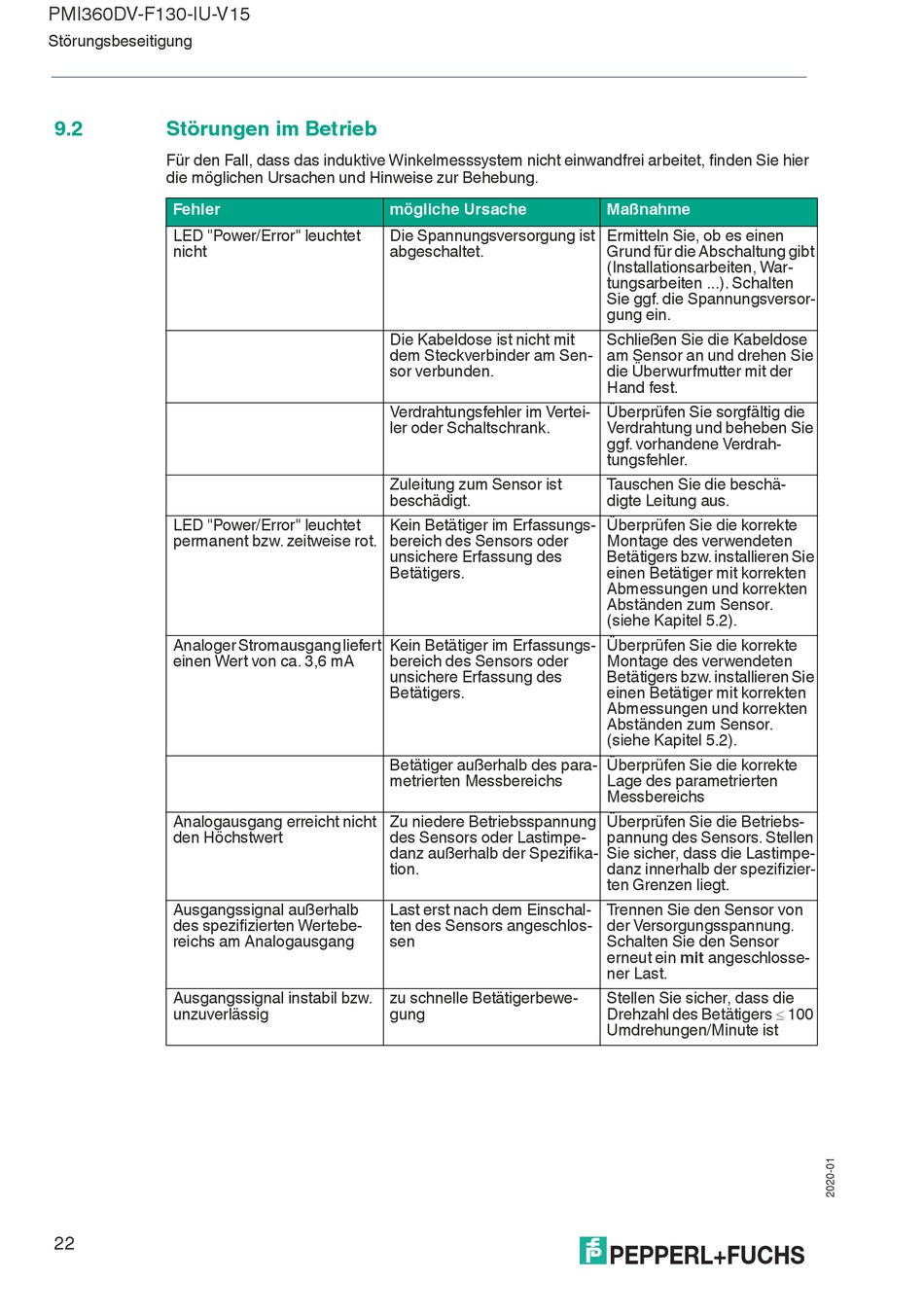

9.2
Störungen im Betrieb
Für den Fall, dass das induktive Winkelmesssystem nicht einwandfrei arbeitet, finden Sie hier
die möglichen Ursachen und Hinweise zur Behebung.
Fehler
LED "Power/Error" leuchtet
nicht
LED "Power/Error" leuchtet
permanent bzw. zeitweise rot.
Analoger Stromausgang liefert
einen Wert von ca. 3,6 mA
Analogausgang erreicht nicht
den Höchstwert
Ausgangssignal außerhalb
des spezifizierten Wertebe-
reichs am Analogausgang
Ausgangssignal instabil bzw.
unzuverlässig
22
mögliche Ursache
Die Spannungsversorgung ist
abgeschaltet.
Die Kabeldose ist nicht mit
dem Steckverbinder am Sen-
sor verbunden.
Verdrahtungsfehler im Vertei-
ler oder Schaltschrank.
Zuleitung zum Sensor ist
beschädigt.
Kein Betätiger im Erfassungs-
bereich des Sensors oder
unsichere Erfassung des
Betätigers.
Kein Betätiger im Erfassungs-
bereich des Sensors oder
unsichere Erfassung des
Betätigers.
Betätiger außerhalb des para-
metrierten Messbereichs
Zu niedere Betriebsspannung
des Sensors oder Lastimpe-
danz außerhalb der Spezifika-
tion.
Last erst nach dem Einschal-
ten des Sensors angeschlos-
sen
zu schnelle Betätigerbewe-
gung
Maßnahme
Ermitteln Sie, ob es einen
Grund für die Abschaltung gibt
(Installationsarbeiten, War-
tungsarbeiten ...). Schalten
Sie ggf. die Spannungsversor-
gung ein.
Schließen Sie die Kabeldose
am Sensor an und drehen Sie
die Überwurfmutter mit der
Hand fest.
Überprüfen Sie sorgfältig die
Verdrahtung und beheben Sie
ggf. vorhandene Verdrah-
tungsfehler.
Tauschen Sie die beschä-
digte Leitung aus.
Überprüfen Sie die korrekte
Montage des verwendeten
Betätigers bzw. installieren Sie
einen Betätiger mit korrekten
Abmessungen und korrekten
Abständen zum Sensor.
(siehe Kapitel 5.2).
Überprüfen Sie die korrekte
Montage des verwendeten
Betätigers bzw. installieren Sie
einen Betätiger mit korrekten
Abmessungen und korrekten
Abständen zum Sensor.
(siehe Kapitel 5.2).
Überprüfen Sie die korrekte
Lage des parametrierten
Messbereichs
Überprüfen Sie die Betriebs-
pannung des Sensors. Stellen
Sie sicher, dass die Lastimpe-
danz innerhalb der spezifizier-
ten Grenzen liegt.
Trennen Sie den Sensor von
der Versorgungsspannung.
Schalten Sie den Sensor
erneut ein mit angeschlosse-
ner Last.
Stellen Sie sicher, dass die
Drehzahl des Betätigers 100
Umdrehungen/Minute ist
