Ind. Positionsmesssystem

Betrieb

Betriebsanleitung
• Sicherheitshinweis
Dieses Produkt darf nicht in Anwendungen eingesetzt werden,
in welchen die Sicherheit von Personen von der
Gerätefunktion abhängt.
Warnung
Dieses Produkt ist kein Sicherheitsbauteil gemäß EU-
Maschinenrichtlinie.
• Sensor-Versionen
Das Linearwegmesssystem F90 ist in 2 Versionen erhältlich.
In der Version PMI...-F90-IU-V1 liefert das Wegmesssystem an den Ausgängen ein der Position des Bedämpfungselements
proportionales Strom- und Spannungssignal.
Die Version PMI...-F90-IE8-V15 bietet neben einem Stromsignal zusätzlich die Möglichkeit, 2 Schaltpunkte durch einfachen
Tastendruck direkt am Sensor unabhängig voneinander einzulernen und diese durch 2 Schaltausgänge darzustellen. Die
Ausgangszustände der beiden Schaltausgänge werden dabei durch 2 zusätzliche LEDs angezeigt.
Version PMI...-F90-IU-V1
Ausgangssignale: 4 mA ... 20 mA und 0 V ... 10 V
Es darf nur entweder der Stromausgang oder der
Spannungsausgang verwendet werden. Der jeweils unbenutzte
Ausgang muss lastfrei bleiben.
Hinweis
Version PMI...-F90-IE8-V15
Ausgangssignale: 4 mA ... 20 mA und 2 programmierbare Schaltendstufen
• Programmierung des PMI...-F90-IE8-V15
Der Sensor PMI...-F90-IE8-V15 verfügt an seiner Rückseite über 2 kleine, etwas vertieft angeordnete Drucktaster zur
Programmierung der Schaltpunkte. Die Taster sind mit "teach - in" und S1 für den Schaltpunkt S1 bzw. S2 für den Schaltpunkt
S2 gekennzeichnet.
Gehen Sie zum Einlernen eines Schaltpunktes wie folgt vor:
- Das Bedämpfungselement für die Positionserfassung muss an der gewünschten Position - dem einzulernenden
Schaltpunkt - platziert werden.
- Betätigen Sie nun den entsprechenden Drucktaster für mindestens 2 Sekunden.
Die zugehörige Schaltzustands-LED beginnt zu blinken und zeigt damit an, dass der Sensor sich nun im „Einlernmodus"
befindet.
- Bestätigen Sie durch erneutes Drücken des Knopfes den gewünschten Schaltpunkt.
Die Schaltzustands-LED leuchtet jetzt dauerhaft so lange das Bedämpfungselement nicht bewegt wird.
Der Schaltpunkt ist nun eingelernt und der dazugehörige Schaltausgang geht innerhalb eines Verstellbereiches des
Betätigers von ± 1 mm um den gelernten Schaltpunkt in den aktiven Zustand.
Erfolgt innerhalb 80 Sekunden keine Bestätigung des Schaltpunktes,
so verlässt der Sensor den „Einlernmodus" und setzt den Betrieb mit
den bisherigen Werten fort.
Hinweis

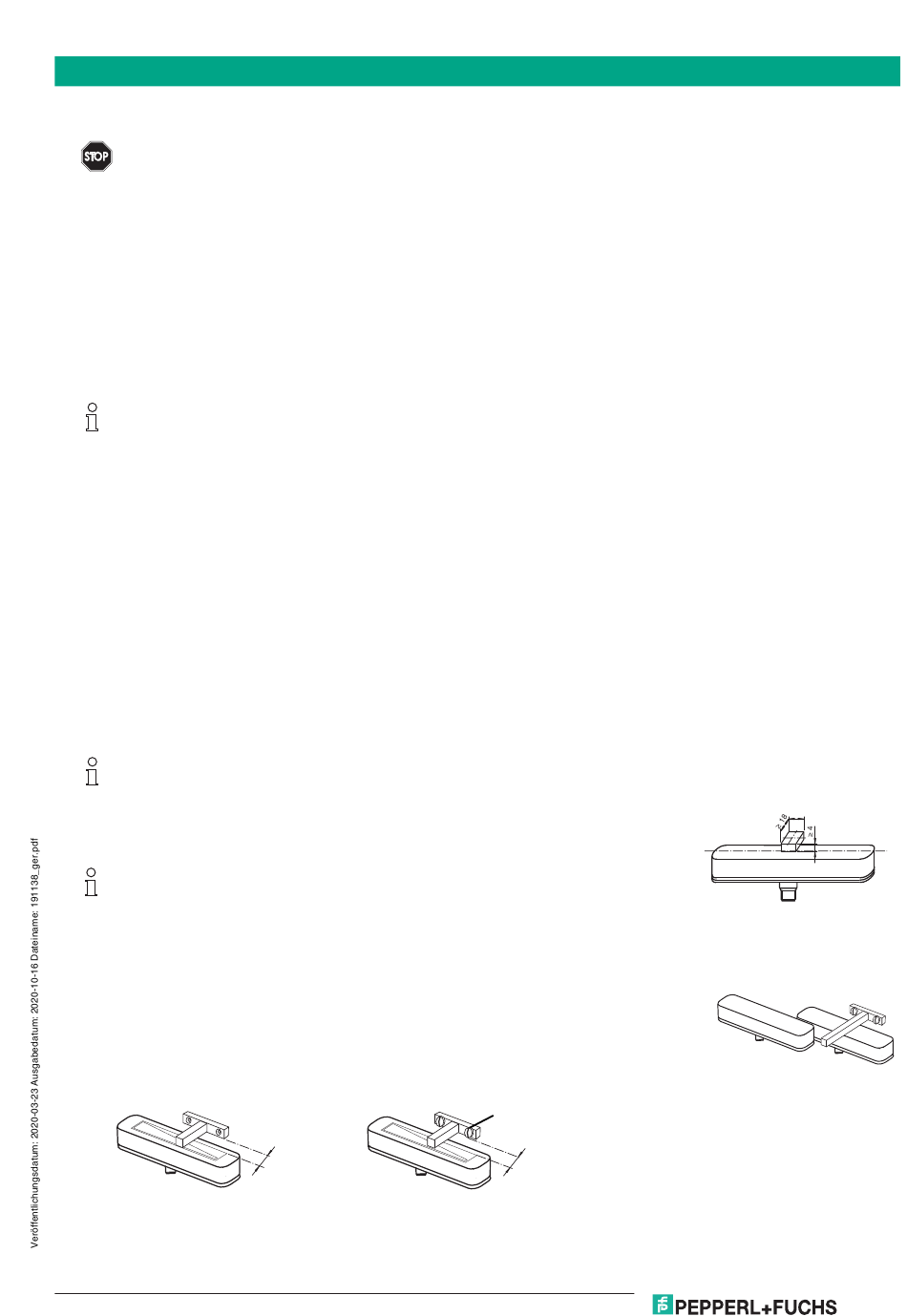

• Bedämpfungselement
Das Lineare Wegmessystem ist optimal auf die Geometrie der von uns angebotenen
Bedämpfungselemente abgestimmt.
Beim Einsatz eigener
Bedämpfungselemente ist unbedingt
darauf zu achten, dass die aktive Fläche
Hinweis
des Bedämpfungselements eine Breite
von exakt 8 mm aufweist und die
gesamte Sensorbreite überragt.
• Einbau und Betrieb

Hinweise zum Einbau

- Es ist ein bündiger Einbau möglich
- zur Erweiterung des Messbereichs ist das Lineare Wegmesssystem -F90 anreihbar (sowohl
nebeneinander, als auch hintereinander) ohne Mindestabstand.
- Der Abstand zwischen Messfeld (umrandeter Bereich auf der Sensorfront) und
Befestigungsbasis oder Befestigungselementen des Bedämpfungselements muss mindestens 3 mm betragen.
• Betriebshinweise
Die angegebene Messgenauigkeit wird bei einem Betätiger-Abstand von 1 mm ... 3 mm erreicht.
Wenn das Bedämpfungselement den Messbereich verlässt (Abbildungen unten):
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
3
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Schrauben
3
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
PMI104-F90-IE8-V15
8
4
