INSTALLATION
Vorbereitungen

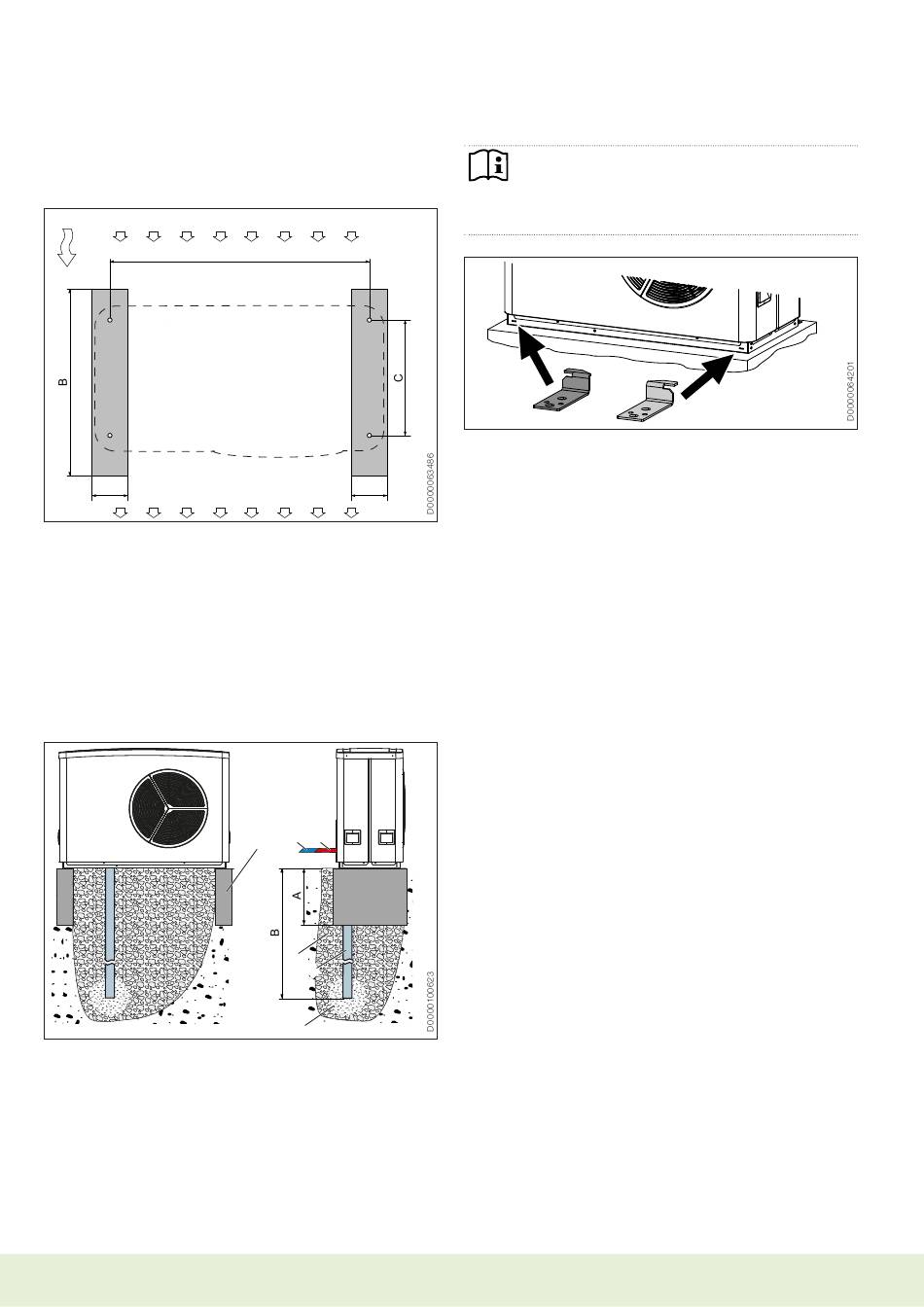

9.6.2 Aufstellung auf Streifenfundament
Streifenfundament
3
100
A 1160
B 650
C 490
1 Lufteintrittseite
2 Luftaustrittseite
3 Hauptwindrichtung
f Errichten Sie das Streifenfundament erdgleich.
f Verlegen Sie das Kondensatablaufrohr.
f Schütten Sie Kies oder Schotter bis zur Oberkante des Strei-
fenfundaments auf.
Aufstellung auf Streifenfundament
A 300
B Frosttiefe
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Streifenfundament (Kantenstein)
4 Schotter
5 Kondensatablaufrohr
6 Kiesbett
12
TTL 5.6-7.6 ACS
1
A
100
2
2
1
3
4
5
6
Hinweis
Um das Gerät zusätzlich gegen Umkippen zu sichern,
kann es auf dem Fundament angeschraubt werden.
f Verwenden Sie das Zubehör, mit dem das Gerät auf
der Transportpalette befestigt war.
f Haken Sie jeweils zwei Winkel seitlich in die Langlöcher auf
der Vorder- und Rückseite. Achten Sie darauf, dass Sie für
die linken und rechten Langlöcher jeweils die richtigen Win-
kel verwenden.
f Richten Sie die Winkel so aus, dass die Nut am Winkel am
Gerät eingehakt ist.
f Befestigen Sie das Gerät mit den Winkeln und geeigneten
Dübeln und Schrauben auf dem Fundament. Verwenden Sie
nicht die Schrauben, mit denen das Gerät auf der Transport-
palette gesichert war.
