INSTALLATION
Vorbereitungen

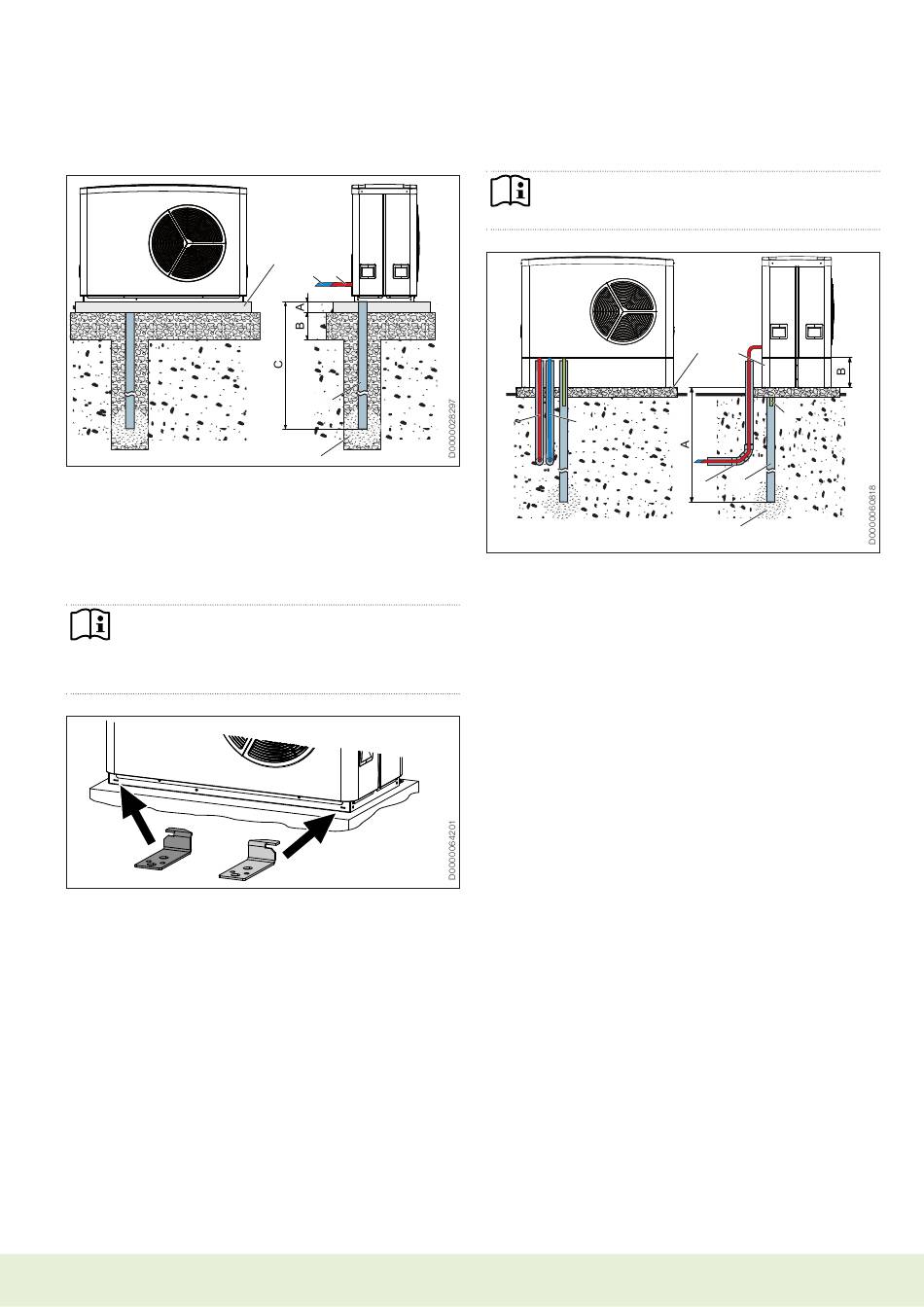

Aufstellung auf Fundament
A 100
B 300
C Frosttiefe
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Kondensatablaufrohr
4 Fundament
5 Kiesbett
Hinweis
Um das Gerät zusätzlich gegen Umkippen zu sichern,
kann es auf dem Fundament angeschraubt werden.
f Verwenden Sie das Zubehör, mit dem das Gerät auf
der Transportpalette befestigt war.
f Haken Sie jeweils zwei Winkel seitlich in die Langlöcher auf
der Vorder- und Rückseite. Achten Sie darauf, dass Sie für
die linken und rechten Langlöcher jeweils die richtigen Win-
kel verwenden.
f Richten Sie die Winkel so aus, dass die Nut am Winkel am
Gerät eingehakt ist.
f Befestigen Sie das Gerät mit den Winkeln und geeigneten
Dübeln und Schrauben auf dem Fundament. Verwenden Sie
nicht die Schrauben, mit denen das Gerät auf der Transport-
palette gesichert war.
www.tecalor.de
4
2 1
3
5
Montagekonsole MK 1
Hinweis
Die Montagekonsole kann nicht in Verbindung mit den An-
schlusssets (AS-WP 1 und AS-WP 2) verwendet werden.
2
1
A Frosttiefe
B 245
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Installationsrohr für Versorgungsleitung
4 Fundament
5 Montagekonsole
6 Kiesbett
7 Kondensatablaufrohr
8 Kondensatablauf
4
5
1
8
7
3
6
