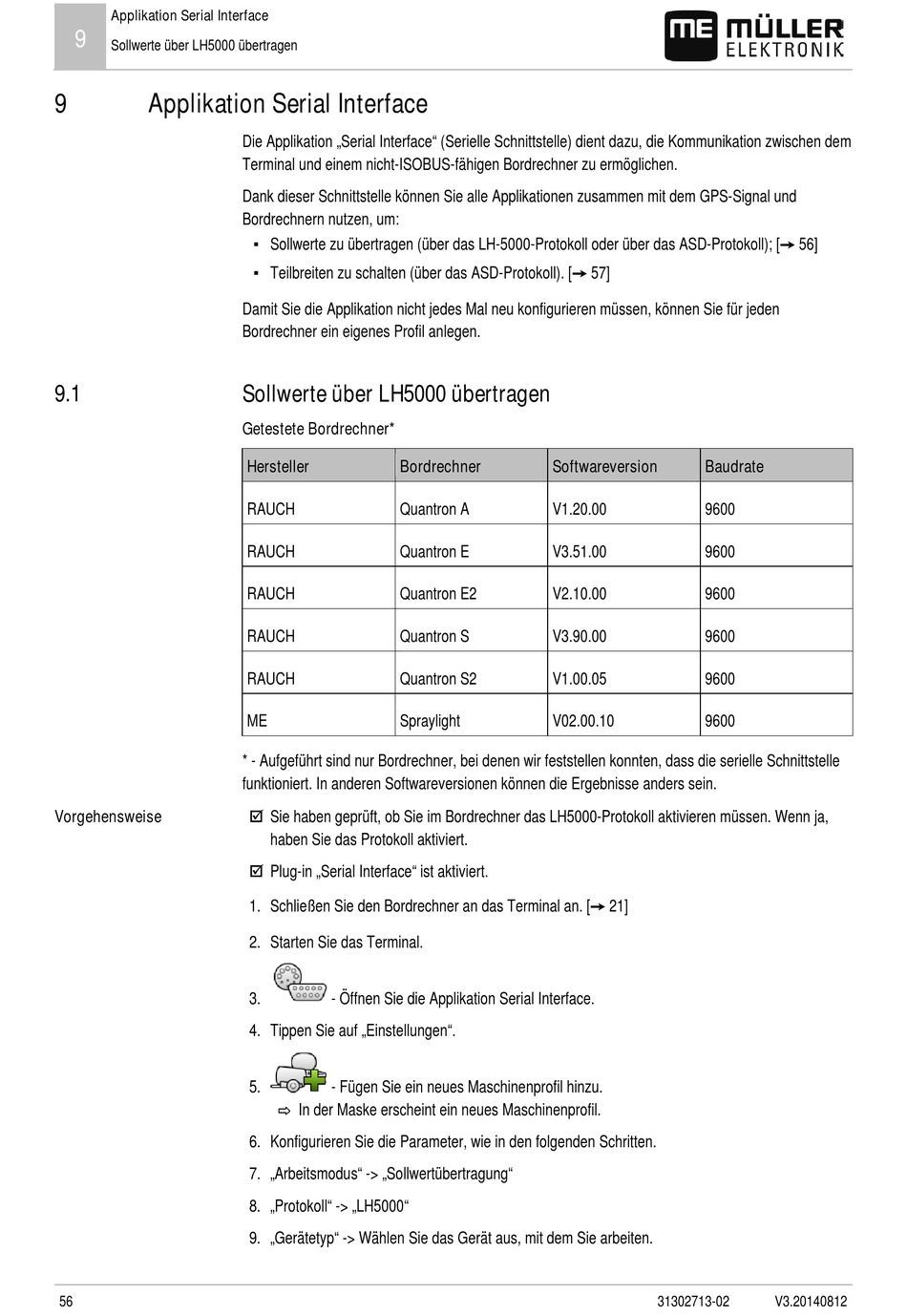

Applikation Serial Interface

9
Sollwerte über LH5000 übertragen
9 Applikation Serial Interface
9.1
Vorgehensweise
56
Die Applikation „Serial Interface" (Serielle Schnittstelle) dient dazu, die Kommunikation zwischen dem
Terminal und einem nicht-ISOBUS-fähigen Bordrechner zu ermöglichen.
Dank dieser Schnittstelle können Sie alle Applikationen zusammen mit dem GPS-Signal und
Bordrechnern nutzen, um:
▪ Sollwerte zu übertragen (über das LH-5000-Protokoll oder über das ASD-Protokoll); [➙ 56]
▪ Teilbreiten zu schalten (über das ASD-Protokoll). [➙ 57]
Damit Sie die Applikation nicht jedes Mal neu konfigurieren müssen, können Sie für jeden
Bordrechner ein eigenes Profil anlegen.
Sollwerte über LH5000 übertragen
Getestete Bordrechner*
Hersteller Bordrechner
RAUCH Quantron A
RAUCH Quantron E
RAUCH Quantron E2
RAUCH Quantron S
RAUCH Quantron S2
ME Spraylight
* - Aufgeführt sind nur Bordrechner, bei denen wir feststellen konnten, dass die serielle Schnittstelle
funktioniert. In anderen Softwareversionen können die Ergebnisse anders sein.
 Sie haben geprüft, ob Sie im Bordrechner das LH5000-Protokoll aktivieren müssen. Wenn ja,
haben Sie das Protokoll aktiviert.
 Plug-in „Serial Interface" ist aktiviert.
1. Schließen Sie den Bordrechner an das Terminal an. [➙ 21]
2. Starten Sie das Terminal.
3. - Öffnen Sie die Applikation Serial Interface.
4. Tippen Sie auf „Einstellungen".
⇨ In der Maske erscheint ein neues Maschinenprofil.
5.
- Fügen Sie ein neues Maschinenprofil hinzu.
6. Konfigurieren Sie die Parameter, wie in den folgenden Schritten.
7. „Arbeitsmodus" -> „Sollwertübertragung"
8. „Protokoll" -> „LH5000"
9. „Gerätetyp" -> Wählen Sie das Gerät aus, mit dem Sie arbeiten.
Softwareversion Baudrate
V1.20.00 9600
V3.51.00 9600
V2.10.00 9600
V3.90.00 9600
V1.00.05 9600
V02.00.10 9600
