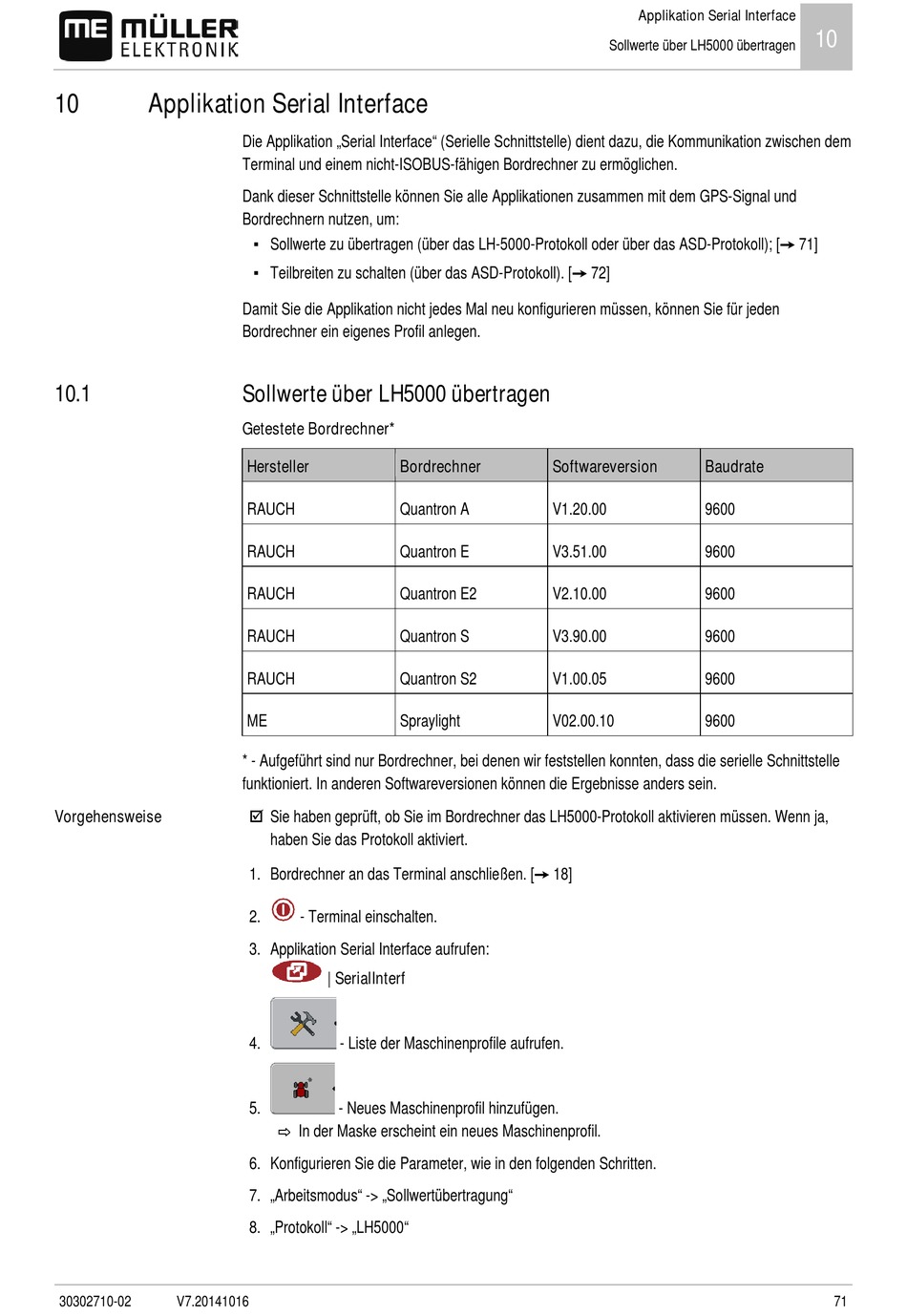

Applikation Serial Interface

10.1
Vorgehensweise
30302710-02 V7.20141016
Die Applikation „Serial Interface" (Serielle Schnittstelle) dient dazu, die Kommunikation zwischen dem
Terminal und einem nicht-ISOBUS-fähigen Bordrechner zu ermöglichen.
Dank dieser Schnittstelle können Sie alle Applikationen zusammen mit dem GPS-Signal und
Bordrechnern nutzen, um:
▪ Sollwerte zu übertragen (über das LH-5000-Protokoll oder über das ASD-Protokoll); [➙ 71]
▪ Teilbreiten zu schalten (über das ASD-Protokoll). [➙ 72]
Damit Sie die Applikation nicht jedes Mal neu konfigurieren müssen, können Sie für jeden
Bordrechner ein eigenes Profil anlegen.
Sollwerte über LH5000 übertragen
Getestete Bordrechner*
Hersteller Bordrechner
RAUCH Quantron A
RAUCH Quantron E
RAUCH Quantron E2
RAUCH Quantron S
RAUCH Quantron S2
ME Spraylight
* - Aufgeführt sind nur Bordrechner, bei denen wir feststellen konnten, dass die serielle Schnittstelle
funktioniert. In anderen Softwareversionen können die Ergebnisse anders sein.
 Sie haben geprüft, ob Sie im Bordrechner das LH5000-Protokoll aktivieren müssen. Wenn ja,
haben Sie das Protokoll aktiviert.
1. Bordrechner an das Terminal anschließen. [➙ 18]
2.
- Terminal einschalten.
3. Applikation Serial Interface aufrufen:
| SerialInterf
4. - Liste der Maschinenprofile aufrufen.
⇨ In der Maske erscheint ein neues Maschinenprofil.
5. - Neues Maschinenprofil hinzufügen.
6. Konfigurieren Sie die Parameter, wie in den folgenden Schritten.
7. „Arbeitsmodus" -> „Sollwertübertragung"
8. „Protokoll" -> „LH5000"
Applikation Serial Interface
Sollwerte über LH5000 übertragen
Softwareversion Baudrate
V1.20.00 9600
V3.51.00 9600
V2.10.00 9600
V3.90.00 9600
V1.00.05 9600
V02.00.10 9600
