Montage und Installation
4
Terminal an ISOBUS anschließen
Vorgehensweise
4.2
16

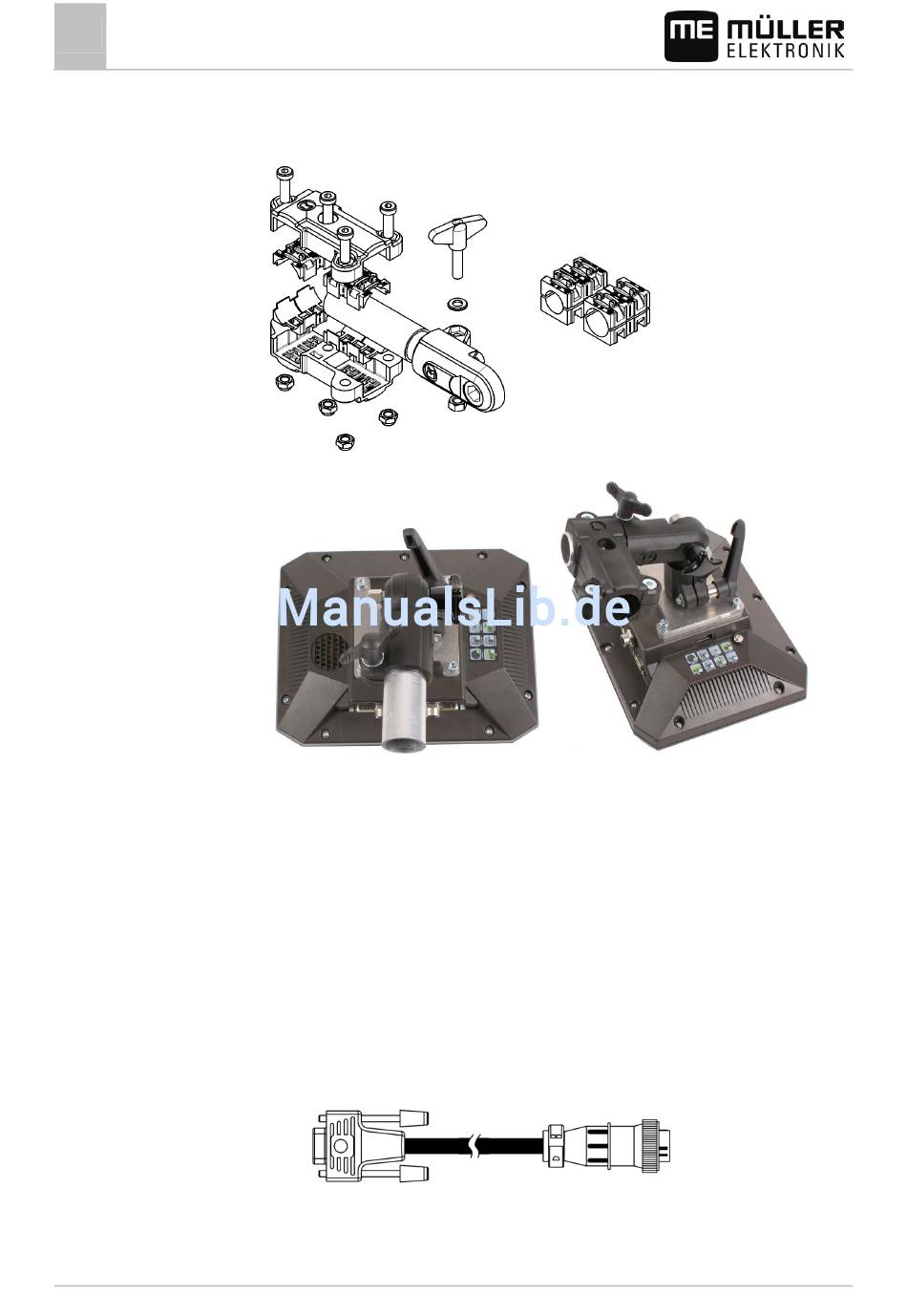

▪ Adapter für Rundrohrsysteme, für Rohre mit einem Durchmesser von 20, 25 oder 30mm,
Artikelnummer: 31322508
1. Schrauben Sie den Adapter zusammen.
2. Verbinden Sie den Adapter mit dem Halter.
3. Bringen Sie den Halter und den Adapter in die gewünschte Position.
4. Prüfen Sie, ob alles stabil montiert ist.
Terminal an ISOBUS anschließen
Falls Sie die App „ISOBUS-UT" kaufen, um mit dem Terminal auch ISOBUS-Jobrechner bedienen
können, müssen Sie es an den ISOBUS anschließen.
Je nach Traktormodell, benötigen Sie dafür unterschiedliche Anschlusskabel.
▪ In Traktoren, die nachträglich mit einer ISOBUS-Grundausrüstung von Müller-Elektronik
aufgerüstet wurden, benutzen Sie das Anschlusskabel A der ISOBUS-Grundausrüstung.
▪ In Traktoren, die serienmäßig mit ISOBUS ausgestattet sind und eine ISOBUS-
Kabinensteckdose haben, benötigen Sie das folgende Anschlusskabel:
– Anschlusskabel D-Sub <-> CPC Art.-Nr. 30322541
▪ In Traktoren, die ein eigenes ISOBUS-Terminal haben, in denen jedoch die ISOBUS-
Kabinensteckdose fehlt, können Sie die ISOBUS-Kabinensteckdose nachrüsten lassen.
31302713-02 V3.20140812
