Kamera NQ anschließen

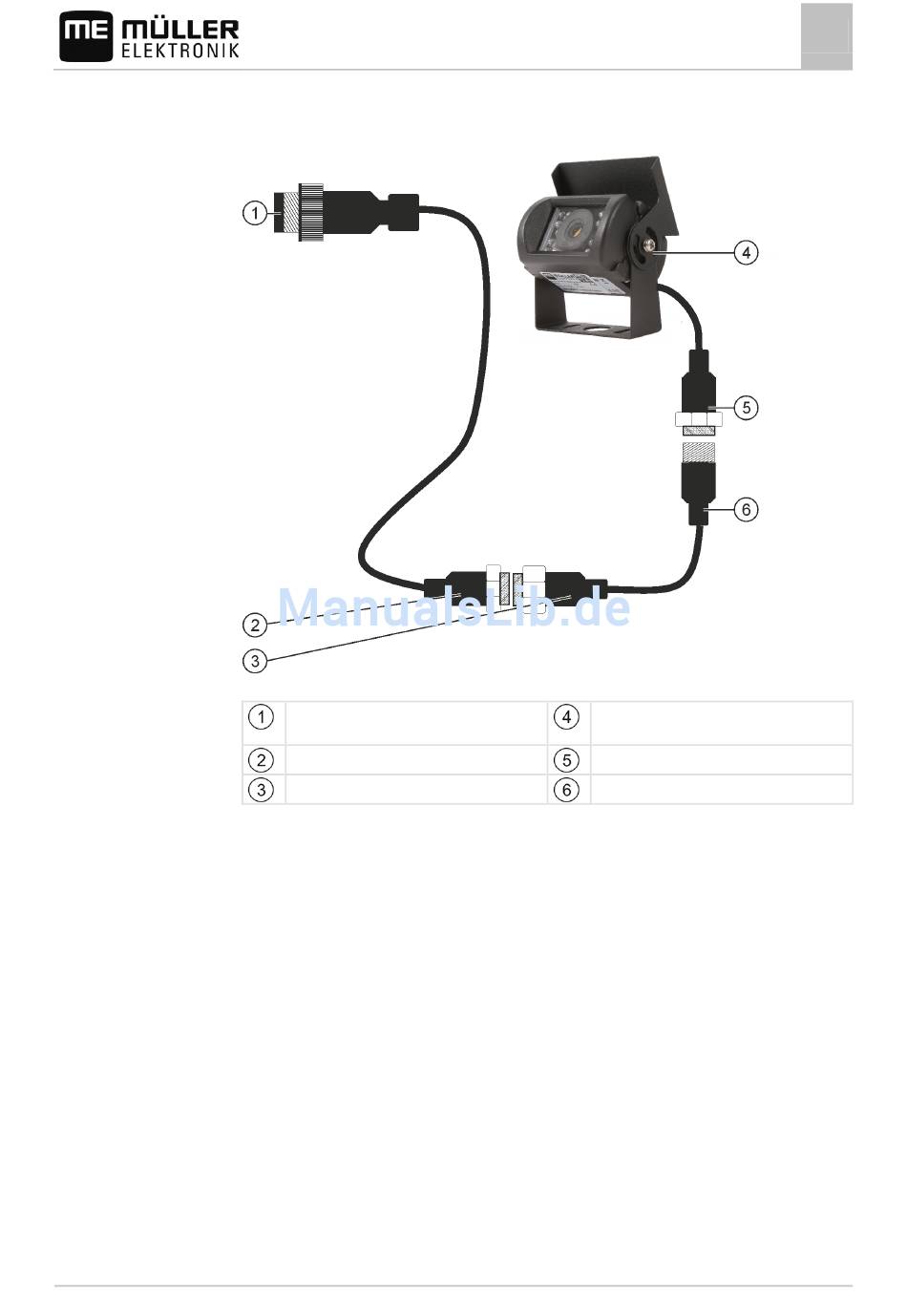

Kamera mit Adapterkabel
Stecker zum Anschluss an das Terminal.
Anschluss CAM
Anschluss an das Adapterkabel
Anschluss an das Verlängerungskabel
1. Schließen Sie die Kabel aneinander an, wie auf der Abbildung dargestellt. Beachten Sie dabei
die Kabellänge.
2. VORSICHT! Beim Verlegen des Kabels achten Sie darauf, dass die Kabel keine
Knickstellen bilden und dass niemand über die verlegten Kabel stolpern kann.
3. Verlegen Sie das Kabel. Stellen sie sicher, dass das Kabel das Terminal erreicht und während
der Arbeit nicht abgerissen wird.
4. Befestigen Sie das mit den beigelegten Kabelbindern.
5. Befestigen Sie die Kamera. Benutzen Sie hierzu die Bohrschablone aus der Kurzanleitung im
weißen Karton.
6. Schließen Sie die Kamera an das Terminal an. Benutzen Sie dazu den Anschluss CAM.
7. Aktivieren Sie die Kamera. [➙ 44]
8. Wenn Sie das Kabel vom Terminal trennen, benutzen Sie die beigelegt Gummidichtung, um den
offenliegenden Stecker abzudichten.
Montage und Installation
Kamera an das Terminal anschließen
Kamera
Kamerastecker
Anschluss an den Kamerastecker
