Anschluss C (Rs232) - Müller Elektronik TRACK-Guide III Bedienungsanleitung

11.2.3
31302713-02 V3.20140812
Pin Signalname
Rückwärtssignal für die Ermittlung der Fahrtrichtung
4 Spannungsversorgung für den GPS-Empfänger
geschaltete Eingangsspannung ≤ 250mA
9 CAN2_L
5 GND
Schirm ESD/EMV-Schirmung
Legende:
) Digitaler Eingang nach: ISO 11786:1995 Kapitel 5.2
1
) Digitaler Eingang nach: ISO 11786:1995 Kapitel 5.3
2
) Analoger Eingang nach: ISO 11786:1995 Kapitel 5.5
3
) Der Pin ist mit Pin 4 von Anschluss C parallel geschaltet. Die Gesamtbelastung beträgt 600mA.
4

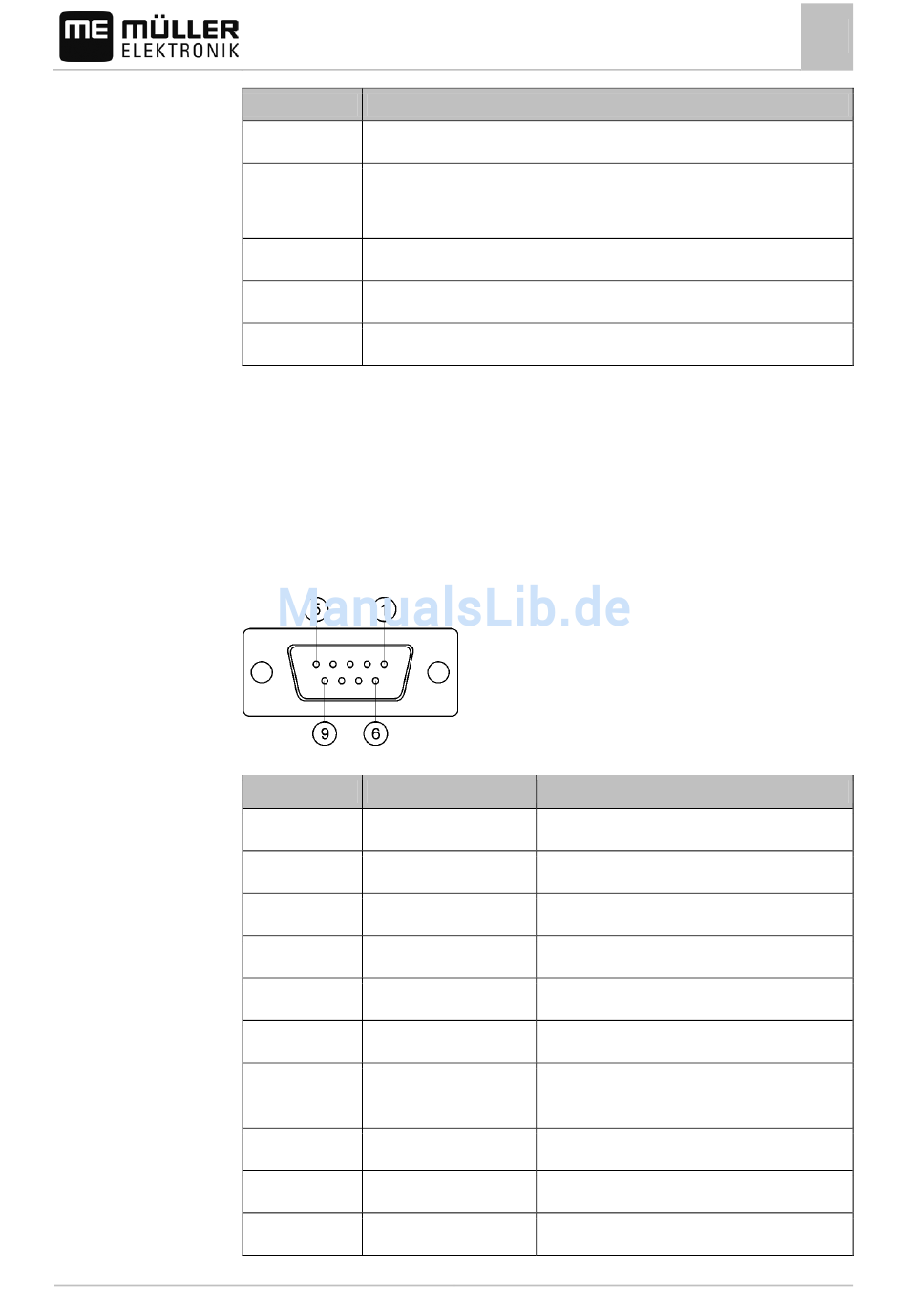

Anschluss C (RS232)

9polige D-Sub-Buchse
Pin Signalname
1 DCD
6 DSR
2 /RxD
7 RTS
3 /TxD
8 CTS
4 DTR
9 RI
5 GND
Schirm Schirm
Technische Daten
Belegungspläne
4
Funktion
DCD
DSR
/RxD
RTS
/TxD
CTS
Geschaltete Eingangsspannung, ≤ 200mA
(alternativ DTR)
5V (alternativ RI)
Signalmasse
ESD/EMV-Schirmung
11
63
