Optionalen Halter Montieren; Optionalen Adapter Montieren - Müller Elektronik TRACK-Guide III Bedienungsanleitung

4.1.2
Vorgehensweise
4.1.3
31302713-02 V3.20140812

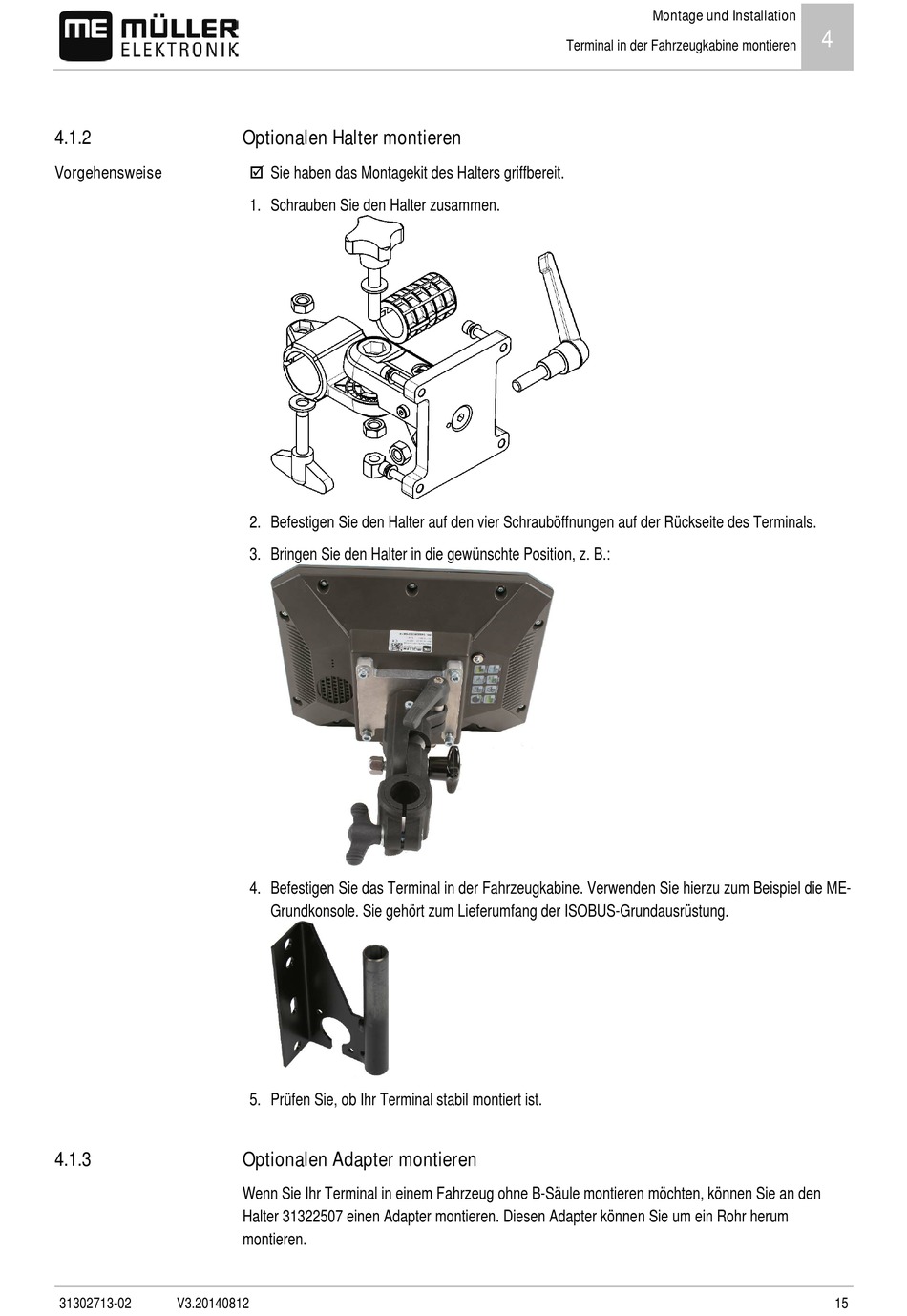

Optionalen Halter montieren

 Sie haben das Montagekit des Halters griffbereit.
1. Schrauben Sie den Halter zusammen.
2. Befestigen Sie den Halter auf den vier Schrauböffnungen auf der Rückseite des Terminals.
3. Bringen Sie den Halter in die gewünschte Position, z. B.:
4. Befestigen Sie das Terminal in der Fahrzeugkabine. Verwenden Sie hierzu zum Beispiel die ME-
Grundkonsole. Sie gehört zum Lieferumfang der ISOBUS-Grundausrüstung.
5. Prüfen Sie, ob Ihr Terminal stabil montiert ist.

Optionalen Adapter montieren

Wenn Sie Ihr Terminal in einem Fahrzeug ohne B-Säule montieren möchten, können Sie an den
Halter 31322507 einen Adapter montieren. Diesen Adapter können Sie um ein Rohr herum
montieren.
Montage und Installation
Terminal in der Fahrzeugkabine montieren
4
15
