Technische Daten
11
Belegungspläne
11.2.4
11.2.5
64

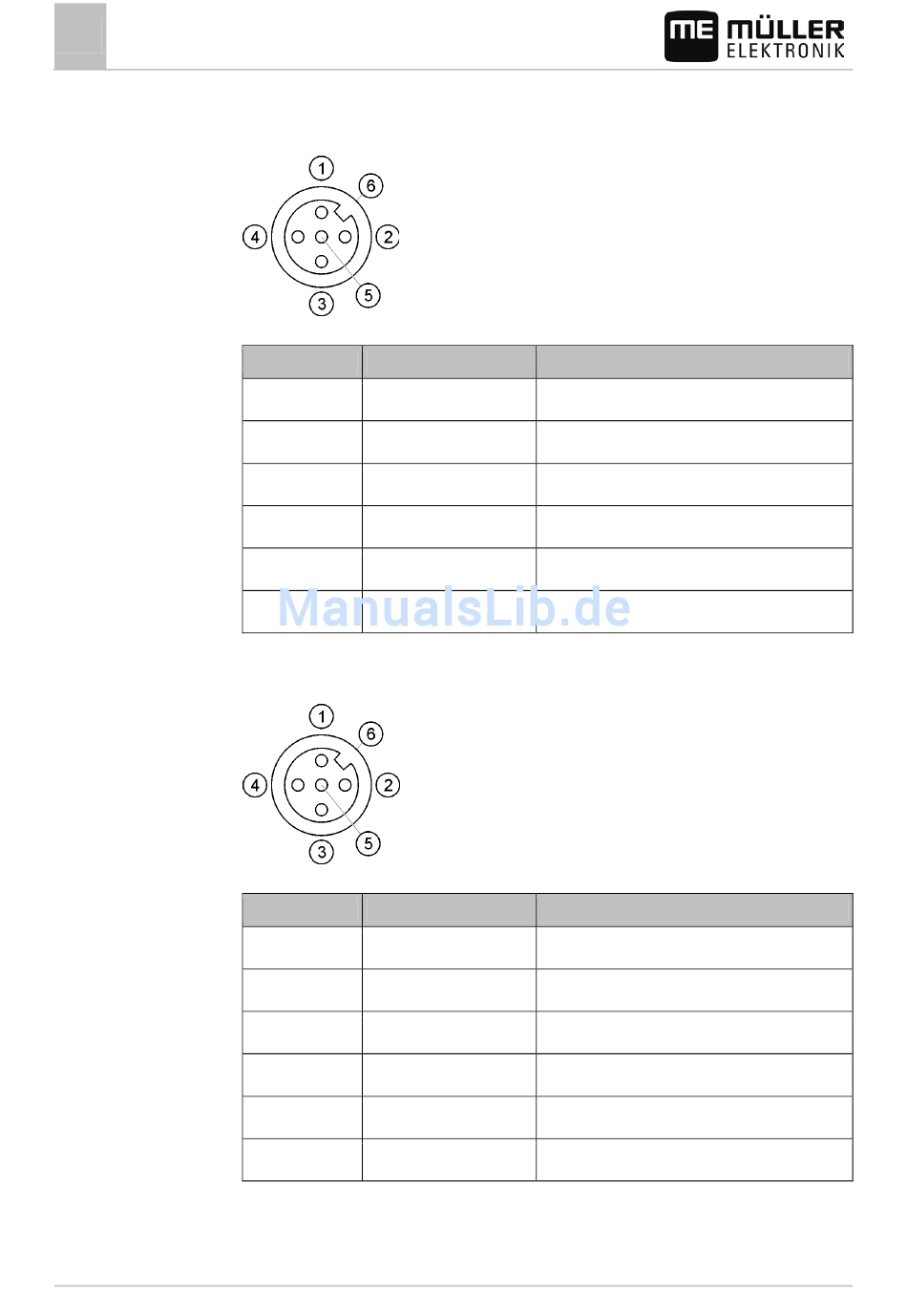

Anschluss CAM

M12 Buchse: Kamera
Pin Signalname
1 Power
2 Power GND
3 FBAS2
4 FBAS
Signal GND
5
6 Schirm

Anschluss ETH (Ethernet)

M12-Buchse: Ethernet
Pin Signalname
1 TD+
2 RD+
3 TD-
4 RD-
5 Pin nicht vorhanden
Schirm Schirm
Funktion
Spannungsversorgung, in Summe max. 500mA
Versorgungsmasse
Kamera
Kamera
Signalmasse
ESD/EMV-Schirmung
Funktion
weiß-orange
weiß-grün
orange
grün
Pin nicht vorhanden
ESD/EMV-Schirmung
31302713-02 V3.20140812
